L’espace exigu disponible dans mon jardin m’a orienté vers ce type d’aérien.

Les cotes réduites, en fonction des bandes radio à exploiter, conviennent parfaitement à mon espace.

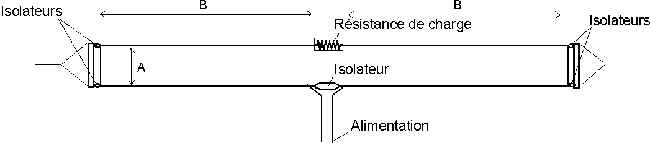

Les éléments sont taillés pour la plage 14 / 50 Mhz, ce qui donne :

· A = 0,215 m.

· B = 3,570 m

Soit 2 X 7,355 m de fil.

J’ai choisi du fil multibrins isolé de 2,5 mm de section.

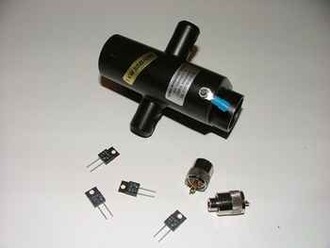

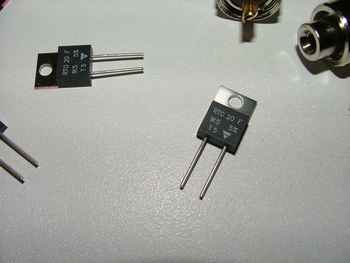

Les composants : Le balun rapport 6/1 pour pouvoir utiliser du câble 50 ohms, et les 4 résitances de charge de 1500 ohms, montées en // pour obtenir 375 ohms sous 80 watts.

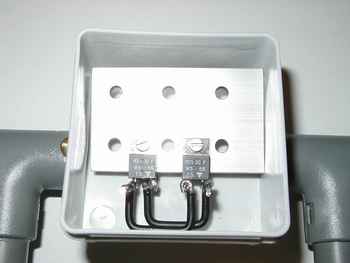

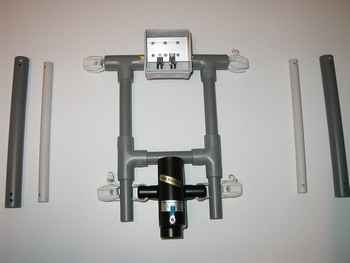

La structure de l’antenne supportant le balun, les tubes de maintien d’écartement et un gros plan du montage des 4 résitances montées dos à dos sur un refroidisseur en alu.

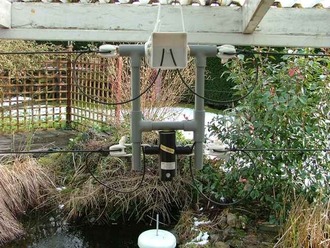

L’assemblage au sol.

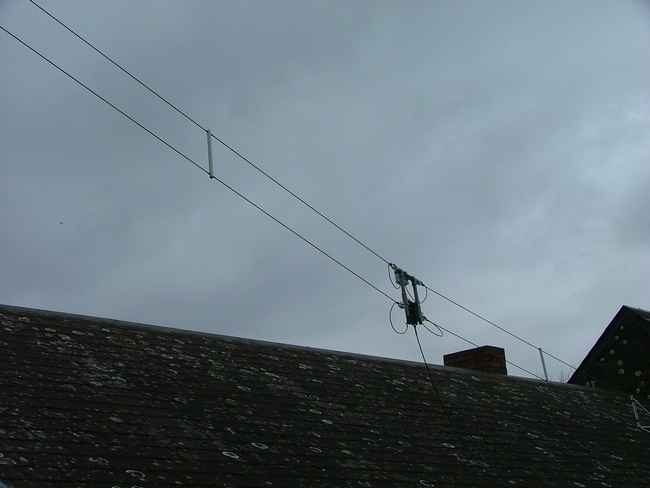

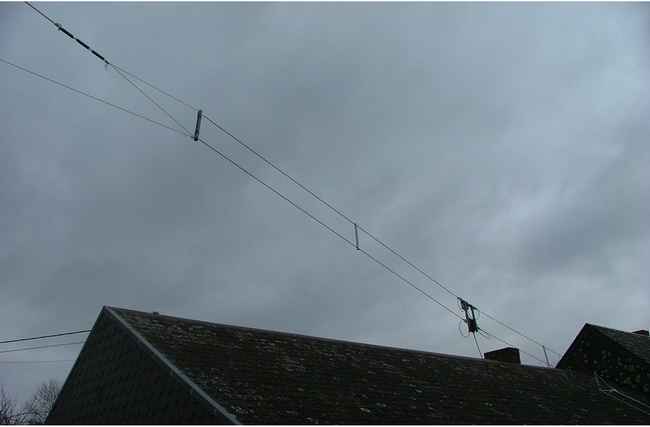

L’aérien en place.

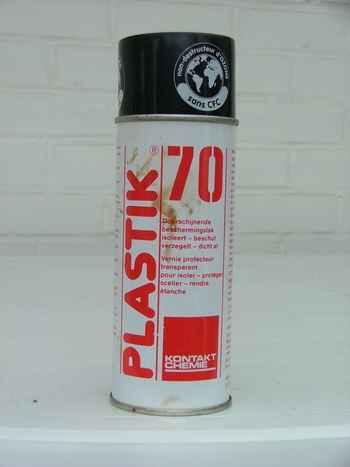

Les connexions sont protégées des intempéries pas ce produit, que j’utilise avec succès pour mes aériens.

Conclusion.

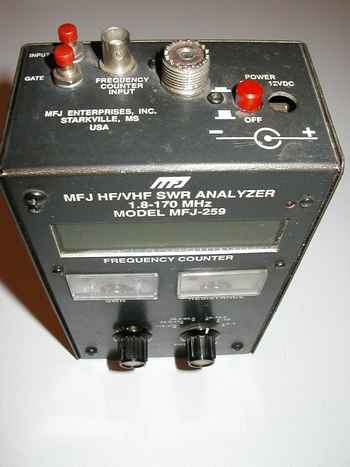

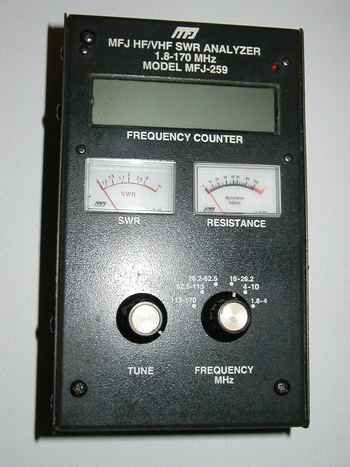

Grâce à l’appareil aimablement confié par ON4LBN, j’ai été en mesure d’effectuer des relevés de R.O.S. sur cette antenne.

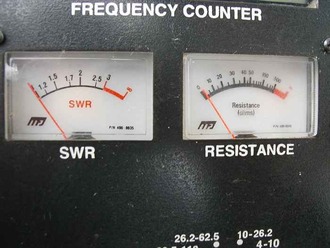

Voici ces rapports d’ondes stationnaires :

Bien qu’elle ne soit pas conçue pour ces fréquences, par curiosité :

Merci à mon ami Frans pour ce prêt qui m’a permis de conclure que ce n’est pas si mal, d’autant plus que les mesures ont été effectuée par taux d’hygrométrie très important.
