Une antenne HF originale et économique.

Article publié le mardi 18 avril 2006.


(JPG)

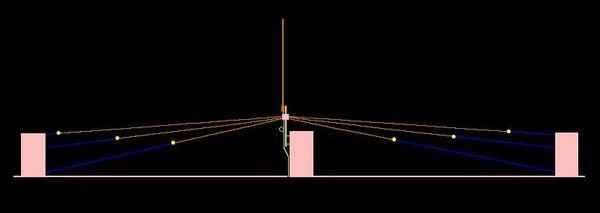

Cette antenne multi bandes est réalisée de la façon suivante : Les trois cheminées de l’immeuble mesurent 2 mètres environ. Le mât sur lequel se trouve la verticale mesure 2 mètres. L’antenne verticale est une 27 MHz (GP - 3 radians) de récupération réglée sur 28 MHz (Il suffit de raccourcir la longueur du dernier brin). Les trois doublets sont composés de : 2x5m (pour le 14 MHz), 2x7.5m (pour le 10 MHz) et 2x10m pour le 7MHz en fil gainé 2.5mm².

L’accord de l’antenne se fait simplement par accord de la filaire (ou verticale) associée à la bande de fréquence considérée (les dipôles filaires et l’antenne verticale n’interagissant quasiment pas entre eux)

Les filaires et la verticale sont reliées au coaxial suivant le schéma suivant :

(JPG) Il faudra bien évidemment réaliser des soudures efficaces et également faire attention qu’il n’y ait pas de cisaillement en sortie du boîtier, ce qui pourrait provoquer un court-circuit si ce dernier est métallique. Monter le coffret ainsi afin d’éviter toute entrée d’eau. Il sera de toute façon préférable de le rendre étanche dans sa partie haute. (à l’aide de ruban auto vulcanisant ou de résine époxy.

Les fils sont reliées aux autres cheminées a l’aide de fil de pêche ou corde en nylon.

Le réglage est assez simple, on règle les doublets les uns après les autres en faisant varier la fréquence de son émetteur afin de trouver le point minimal du ROS. (couper les deux brins de façon symétrique).


On peut obtenir les résultats suivants : Sur 7 MHz => ROS = 1.2 Sur 10 MHz => ROS = 1.2 Sur 14 MHz => ROS = 1.2 Sur 28 MHz => ROS = 1.2 mais aussi ROS < 2 sur 18 et 21 MHz ROS < 1.5 de 24 à 30 MHz (...)

Bonne réalisation !
