Une antenne quadrafilar.

Article publié le lundi 17 avril 2006.


Depuis longtemps, je rêve d’une antenne taillée en 137 MHz, dédiée à la réception des satellites météo.

Aujourd’hui, c’est décidé, je m’en fabrique une, la « quadrafilar », antenne du type hélicoïdal.

La description de la réalisation suivra au fil des jours :

JPG - 5.1 ko
JPG - 6.6 ko

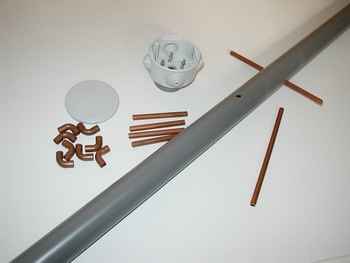

Première opération, rassembler le matériel :

· 2 mètres de tube PVC sanitaire renforcé de 40mm de diamètre.

· Environ 5 mètres de tube en cuivre se 8mm de diamètre.

· 8 coudes en cuivre 8mm.

· Une boîte de dérivation à 4 entrées.

· Un manchon de 40 et un bouchon pour assembler la boîte au sommet du tube.

JPG - 4.7 ko
JPG - 6.2 ko

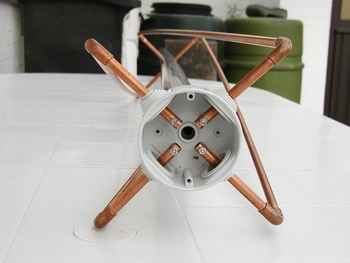

L’alimentation de fait par le haut de l’aérien, dans la boîte de dérivation, par du câble RG58.

JPG - 6.9 ko
JPG - 4.5 ko

JPG - 4.9 ko
JPG - 6.7 ko

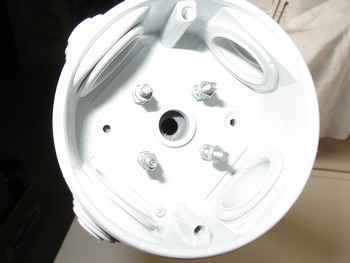

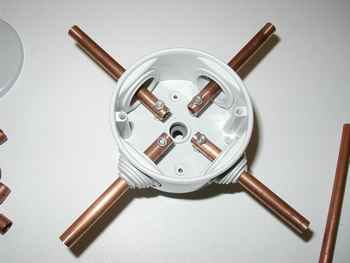

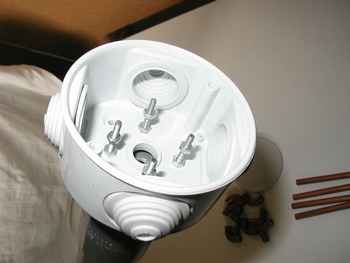

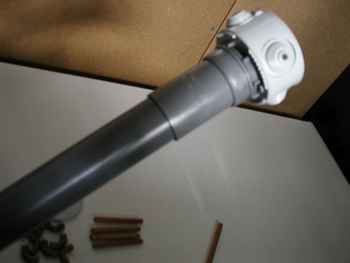

La boîte est fixée par 4 vis sur un bouchon sanitaire qui sera collé sur un manchon de 40, lui-même collé sur le bout du tube. Les vis seront assez longues pour assurer la fixation, par deux écrous, des morceaux de tube introduits dans les entrées de la boîte de dérivation.

Percer le mât en dessous de l’axe de ces tubes, à 90 cm et perpendiculairement à 100 cm, à l’aide d’un foret de 8mm.

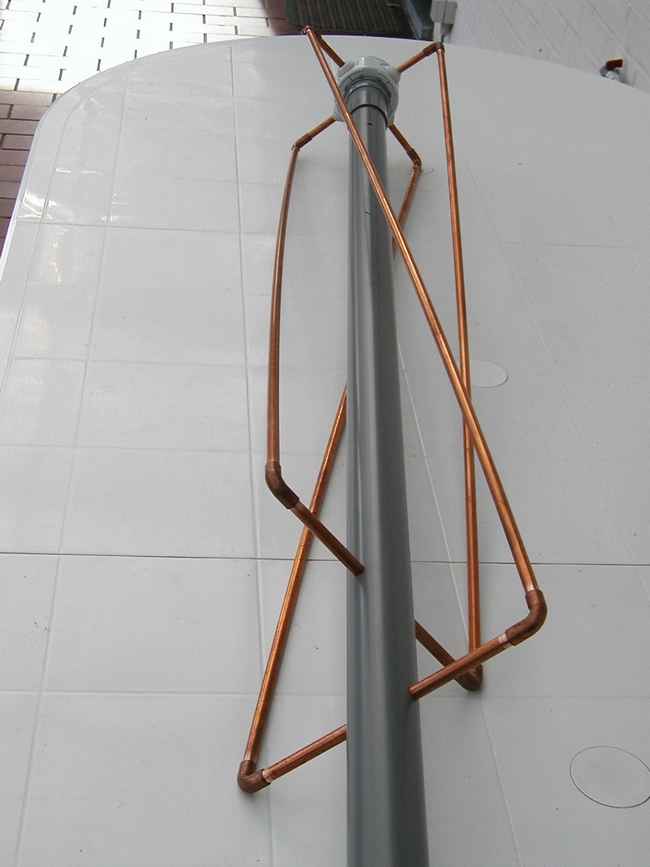

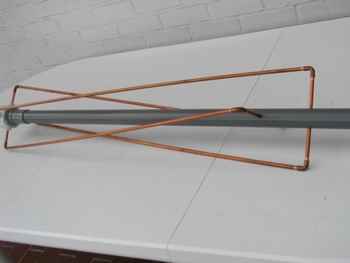

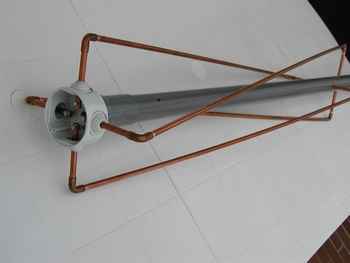

Suivant la dimension des coudes, couper des morceaux de tubes de manière à obtenir une fois assemblés, un rectangle de 200 X 900mm et un de 200 X 1000mm, par rapport aux tubes sortant de la boîte de dérivation. Les trous du mât doivent être dans l’axe de ces tubes avant le collage définitif des pièces en PVC.

A suivre.


13 mai.

Un peu de temps libre, je décide de terminer mon antenne.

JPG - 23 ko

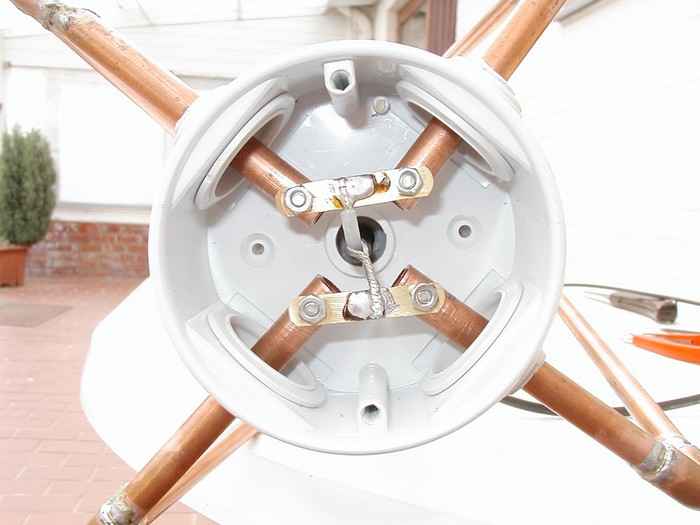

Deux lamelles de laiton sont prélevées sur les bornes négatives de piles plates usagées. Percées, elles connectent chacune l’extrémité d’un grand et d’un petit cadre en tube de cuivre constituant l’antenne. Le câble coaxial est introduit dans le mât et soudé sur ces barrettes.




JPG - 16.4 ko

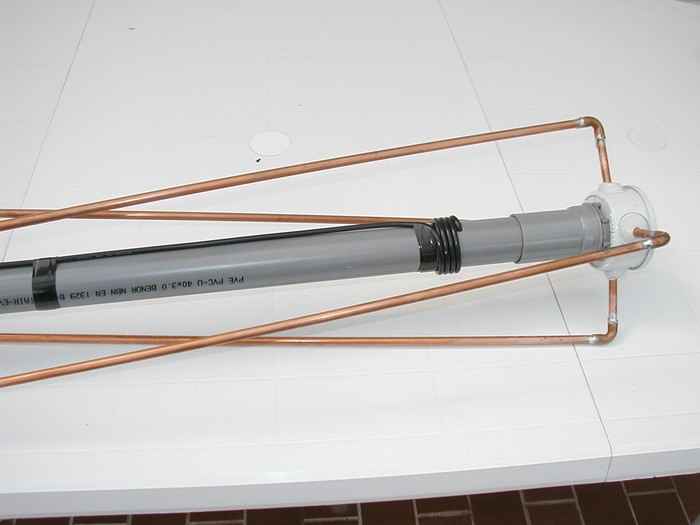

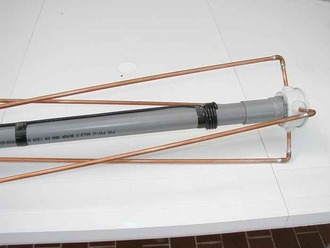

Il sort par un trou percé à 150 mm du sommet des tubes émergeant de la boîte de dérivation et est enroulé de manière à former 4 spires en guise de balun. Le coax est maintenu à l’aide de ruban adhésif.





JPG - 9.8 ko

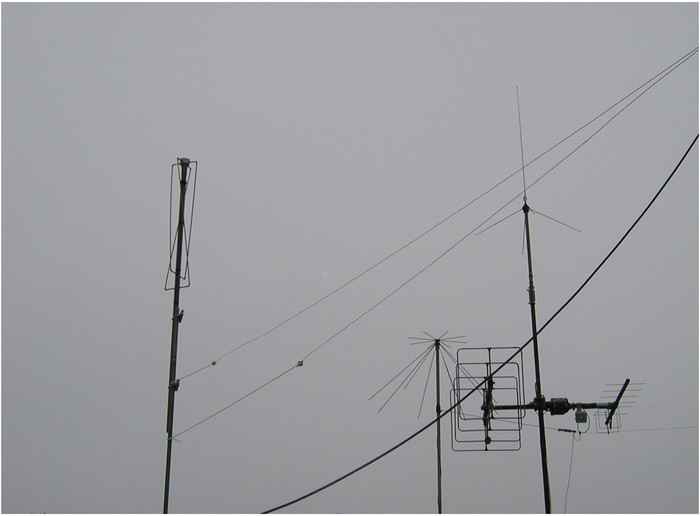

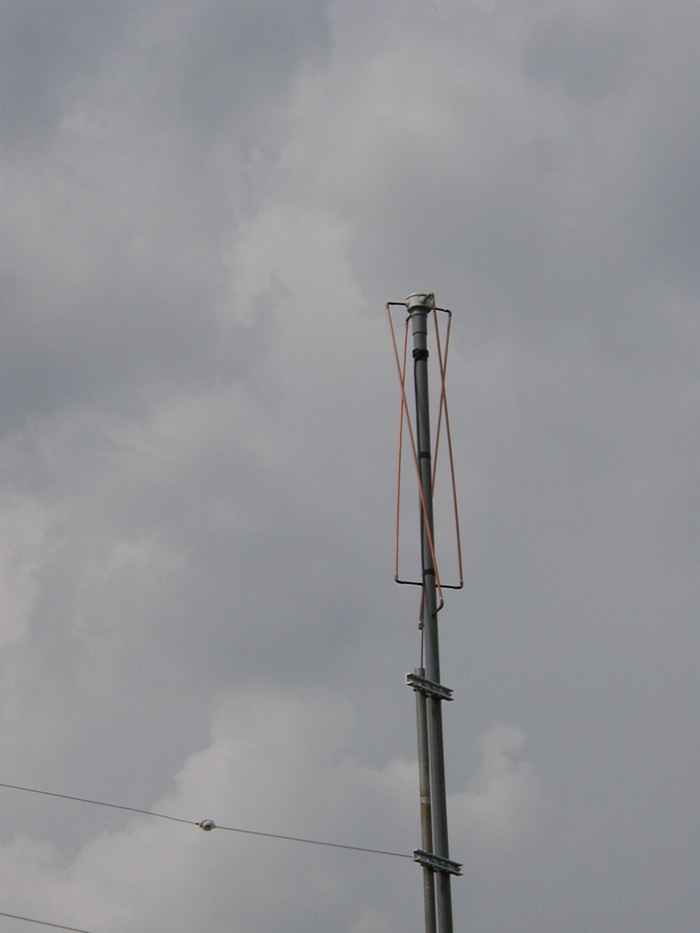

Voilà, il ne reste plus qu’à poser le câble jusqu’au « shack » et procéder aux premiers essais.
