Inventée par Rudolf Baumgartner, l’antenne HB9CV est une antenne directive à deux éléments alimentés.
Ses excellentes performances, pratiquement celles d’une 3 éléments sous un encombrement plus réduit, lui valent son succès. Le boom est deux fois plus court que celui d’une yagi à 3 éléments. Le gain par rapport à un simple dipôle ½ onde est de l’ordre de 6 dB mais le rapport avant/arrière dépasse les 15 dB.
Les deux éléments sont en fil de cuivre de 3,5 mm. Le boom, en tube de 12 mm, n’est pas isolé des éléments puisqu’il fait partie de la ligne de déphasage. Le gamma est constitué de fils isolés ou non, maintenus à écartement constant des éléments et du boom.

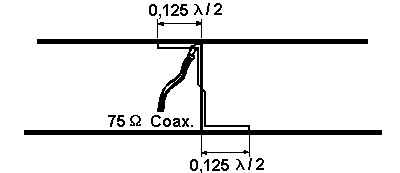

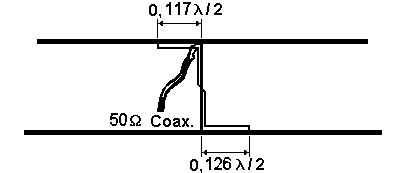

Les formules de calcul du gamma-match suivant l’impédance du câble coaxial employé.
Dimensions des éléments :
Avant : 0,92λ / 2
Arrière : λ / 2
Espace entre éléments : λ /8

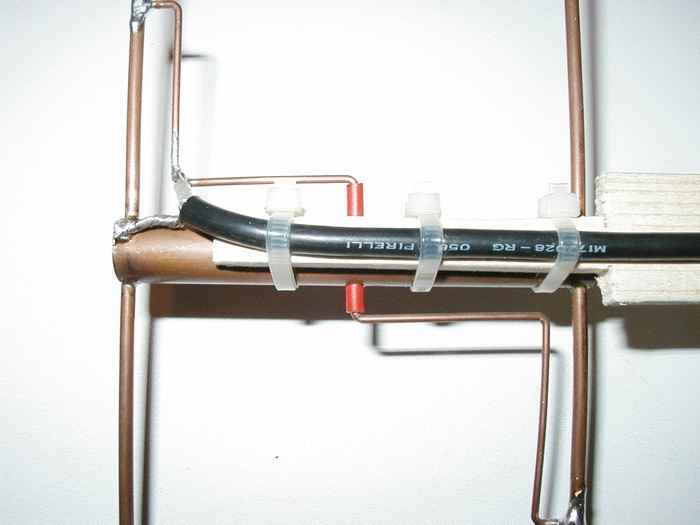

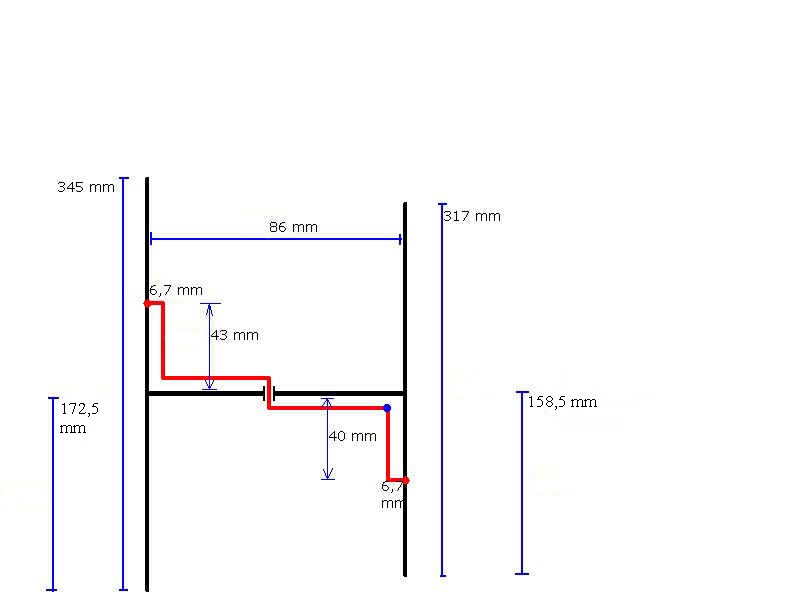

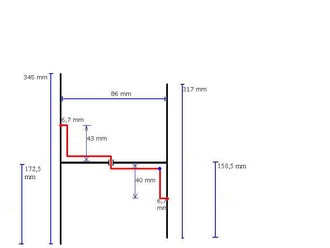

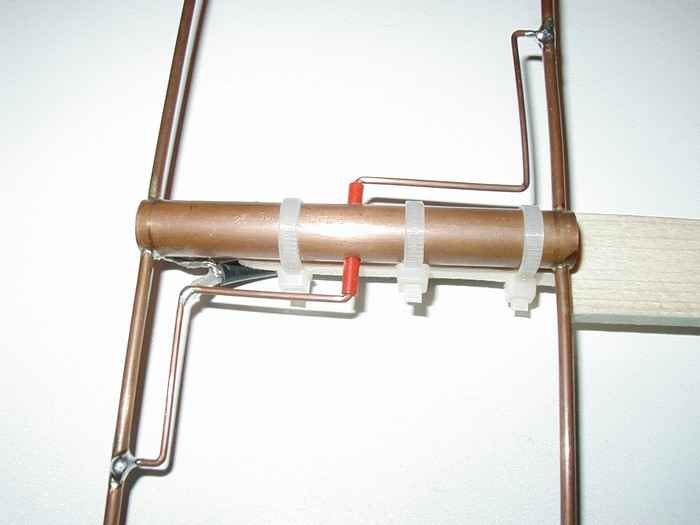

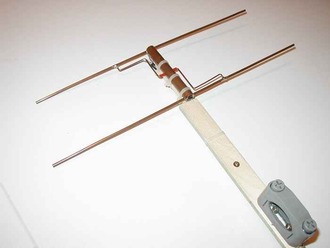

Les cotes de l’antenne calculées pour la fréquence centrale de 435 MHz et alimentée en 50 ohms. Mon exemplaire est fixé sur un bout de bois pour une utilisation en portable avec fixation rapide sur un mât quelconque à l’aide d’un gros collier l’électricien.
Bonjour Michel,
En rond ou en tube, aucune importance, c’est une question de poids à considérer. Ici, en 70 centimètres, l’antenne est de dimensions réduites, c’est pourquoi j’ai utilisé le cuivre par commodité (brasage).
Bon bricolage.
J’ai utilisé du fil de 3,5 car je l’avais sous la main, et ça fonctionne bien. 4 ou 6, ça devrait aller également. Pour la tresse du coaxial, le principal est qu’elle soit à la masse tout en dénudant le moins long possible.
73’s.
Bonjour Pop,
J’ai relevé 2 erreurs de cotation dans le schéma coté : les longueurs des demi-radian et demi-réflecteur sont 158,5mm et 172,5mm respectivement. Les cotes indiquées étant en mm, il faut multiplier les valeurs par 10.
À part ça, c’est très sympa de nous faire profiter de vos expériences. Merci beaucoup. Dès que j’aurai un peu de temps je construirai cette antenne.
Je suppose que pour la bande 144-146 MHz, il suffit de recalculer les dimensions à partir des mêmes formules ?
Cordiales 73’s de F4FBP Denis
Bonjour Denis,
Effectivement, l’erreur est présente et énorme. Cette catégorie passe souvent inaperçue à la lecture, jusqu’au moment de la phase pratique.
Merci de l’avoir mise en évidence. Dès l’activité radio ON13HDR du week-end terminée, la correction sera appliquée, pour l’instant c’est le grand branle-bas ! Nous espérons un QSO avec vous en cette occasion.
Oui, les formules sont applicables au 2 mètres.
Meilleures salutations.
