Une double bazooka UHF

Article publié le dimanche 29 mars 2015.


Très simple à tailler dans un bout de câble de bonne qualité, voici un aérien performant.

Il sera installé en polarisation verticale.

D’après les formules suivantes :

Longueur totale de l’élément rayonnant : 140,208 / F (MHz)

Longueur totale du câble coaxial : 99,06 / F (MHz)

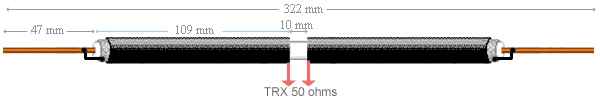

Nous obtenons le résultat suivant pour la fréquence de 435 MHz :

JPG - 5.1 ko

Quelques images des phases successives de la réalisation :

JPG - 12.6 ko
JPG - 9 ko

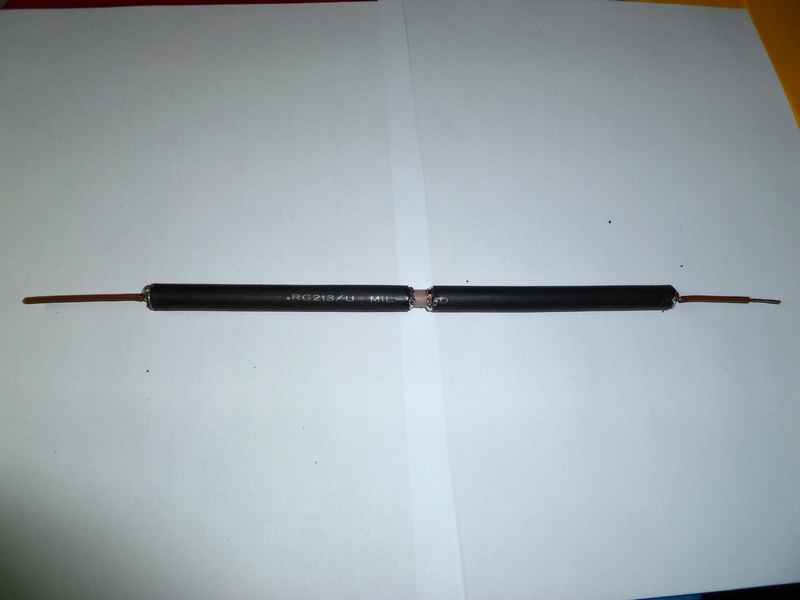

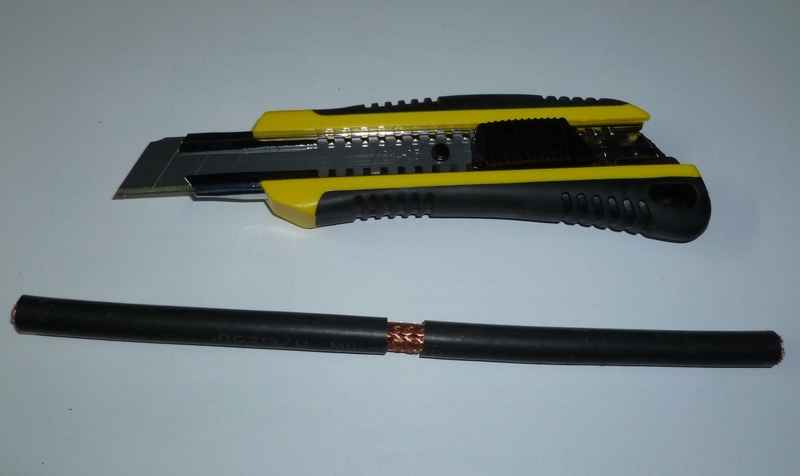

Un bout de câble coaxial RG213 est taillé au cutter selon les cotes correspondant à la fréquence de travail désirée.

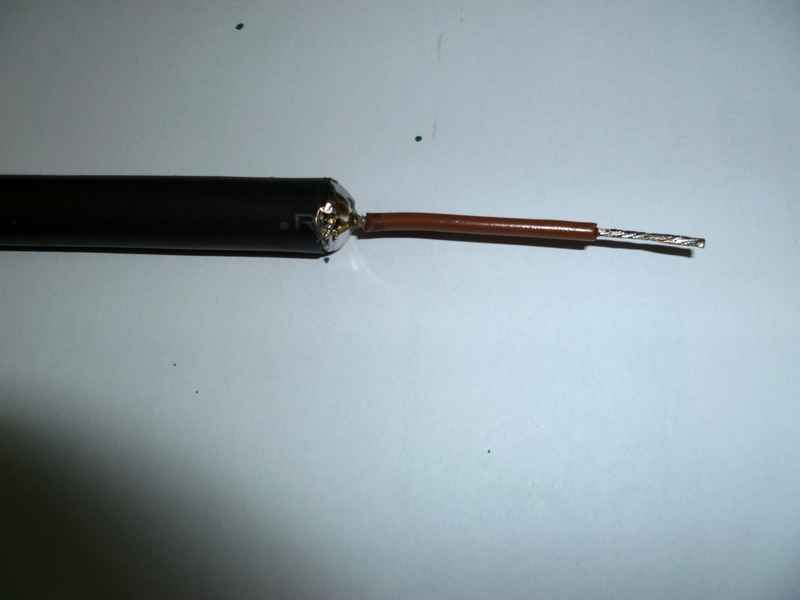

Les extrémités sont court-circuitées et prolongées par un bout de fil.

La tresse est interrompue au centre.

JPG - 9.4 ko
JPG - 65.7 ko

Sur l’une des extrémités, on fixe un lien en matière parfaitement isolante afin de supporter l’ensemble.

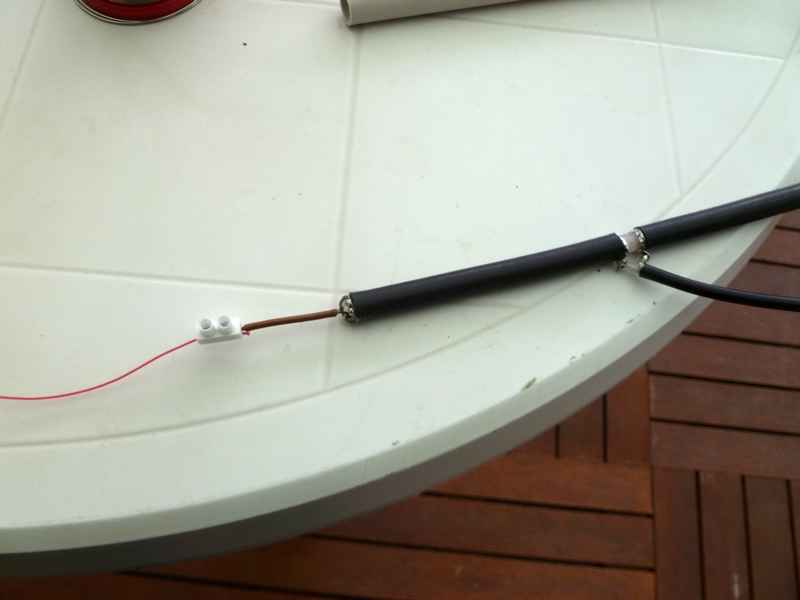

Un câble coaxial d’alimentation est brasé provisoirement pour s’assurer du bon fonctionnement.

JPG - 19.8 ko
JPG - 14.5 ko

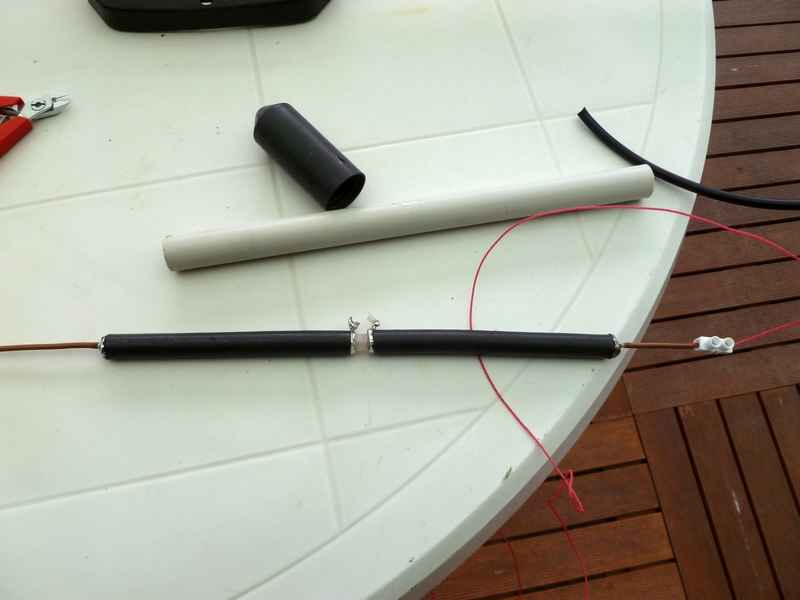

Il convient ensuite de préparer le montage définitif.

Un coaxial de bonne qualité est soudé définitivement. Je n’avais que du RG58 sous la main, on peut trouver beaucoup mieux, surtout si la longueur du câble est importante.

JPG - 40.7 ko
JPG - 37.2 ko

La protection contre les intempéries.

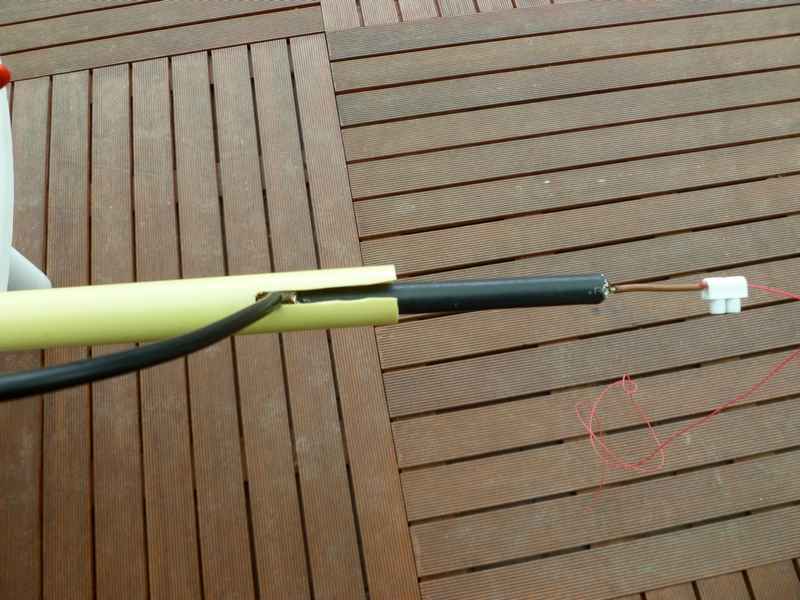

Afin de loger la câble d’alimentation, une échancrure est pratiquée en bout d’une section de tube d’électricien en PVC. La base de l’antenne y est insérée.

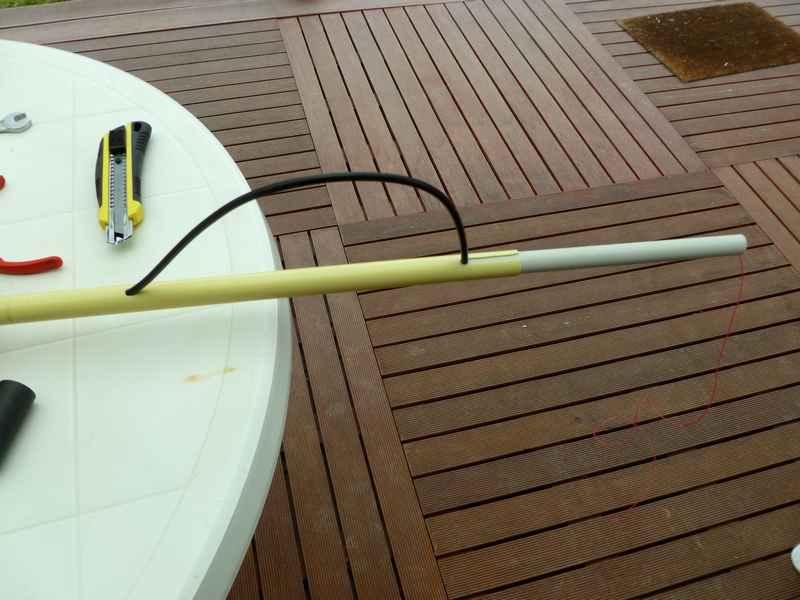

Un bout de tube de diamètre inférieur vient coiffer la partie supérieure. Une ficelle de nylon y est enfilée, elle servira à maintenir l’ensemble après avoir été bloquée par un capuchon thermorétractable sur le sommet de l’aérien.

JPG - 26.7 ko
JPG - 19.5 ko

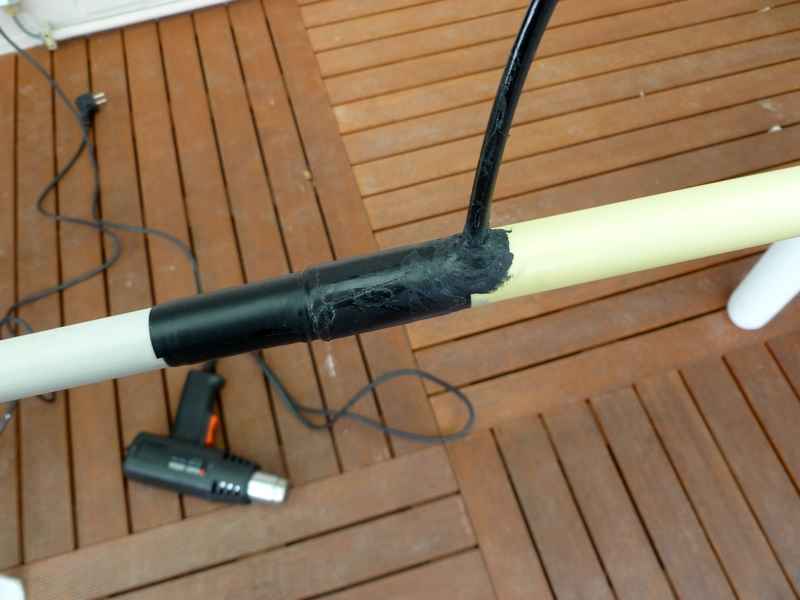

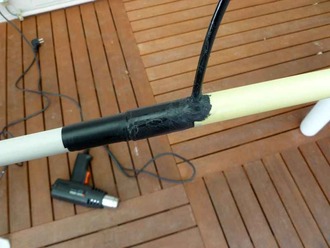

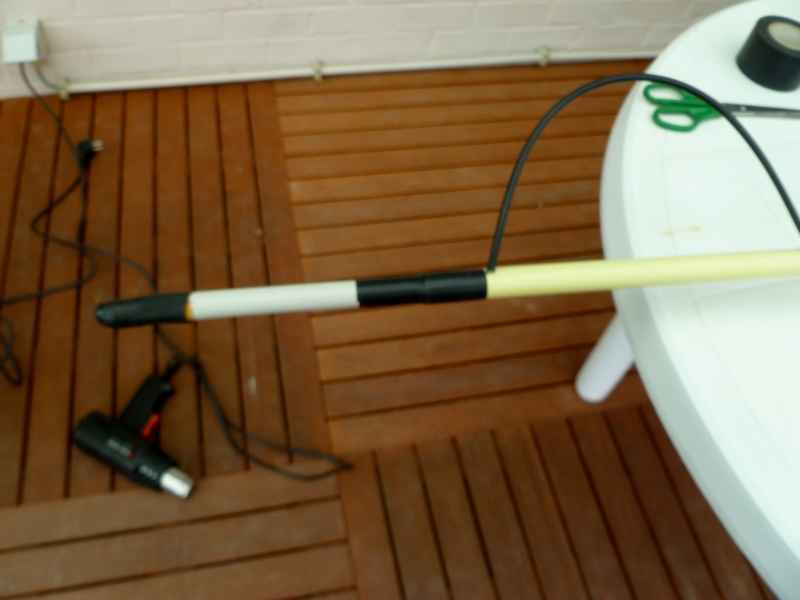

Il convient d’assurer l’étanchéité par de la colle et du ruban adhésif ou de la gaine thermorétractable.

JPG - 65.5 ko
JPG - 23.4 ko

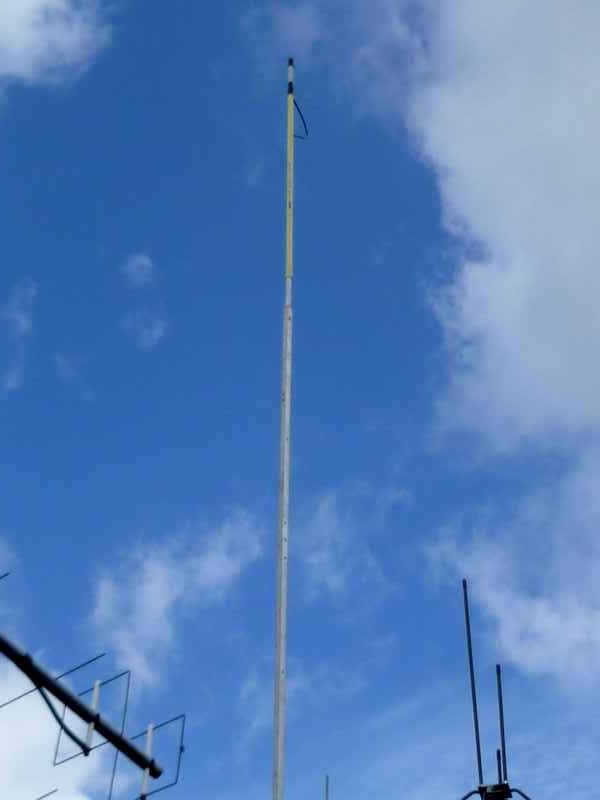

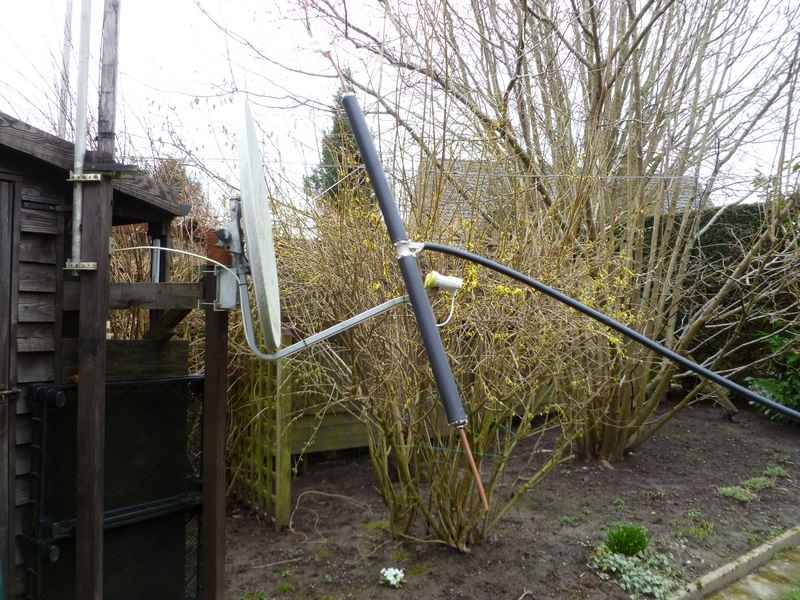

Le tube en PVC est enfoncé dans un petit mât en aluminium et érigé. Le câble passe à l’intérieur.

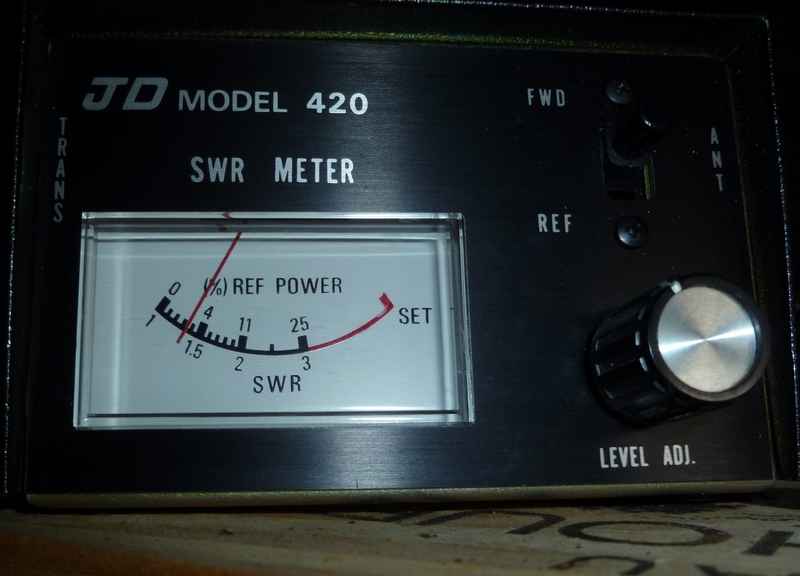

Sans pour autant être parfaite, la mesure du ROS est très satisfaisante, + / - 3% de retour HF.
