Une antenne Hentenna UHF.
Article publié le lundi 26 janvier 2009.Inventée et mise au point dans les années 70, par les radioamateurs JE1DEU, JH1FCZ et JH1YST, cette antenne facile à fabriquer, offre un gain d’environ 3 dB.
Très légère, elle est idéale pour la station portable.
Elle doit être supportée par une matière isolante, ici 2 mètres de tube sanitaire en PVC de 32 mm, emboîté dans une section de tube d’aluminium.
Les cotes peuvent être adaptées à toutes les fréquences, en associant la matière utilisée pour sa construction.
Ci après la version 70 cm :
Du fil de cuivre écroui de 3 mm de diamètre accorde une tenue suffisante.

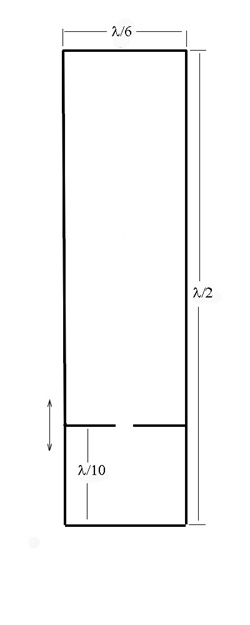

Pour 433 MHz, par exemple, nous trouvons les cotes suivantes :
λ/6 = 11,5 cm
λ/2 = 34,5 cm
λ/10 = 7 cm
Un U est formé dans une longueur d’environ 1 mètre de fil.

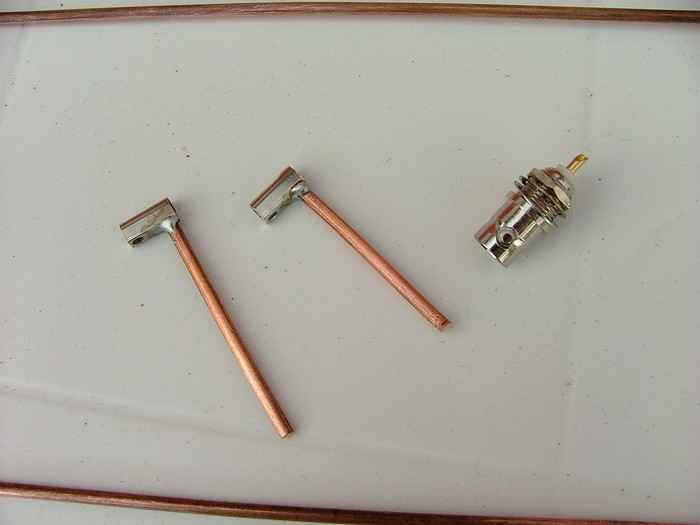

Trois éléments sont extraits d’une barrette de connexion ( sucres ), deux de ceux-ci vont servir au système de réglage final de l’antenne. Sur chacun, un des trous fileté est alésé au diamètre du fil pour accueillir l’élément d’ajustage qui sera brasé à l’étain.

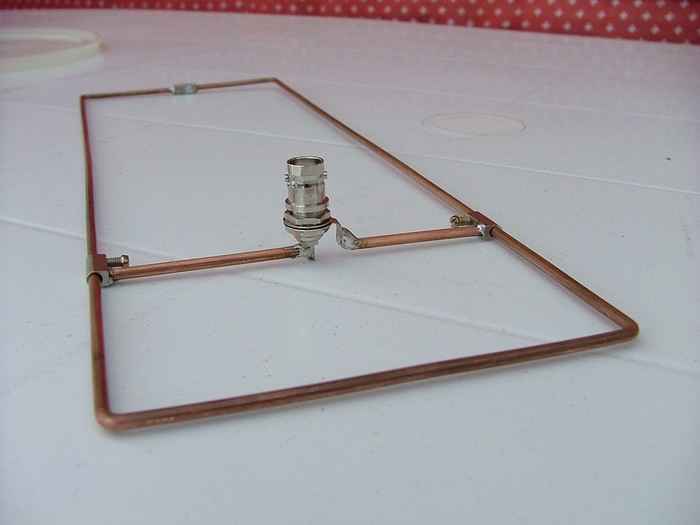

Une prise BNC de châssis est brasée entre les deux.

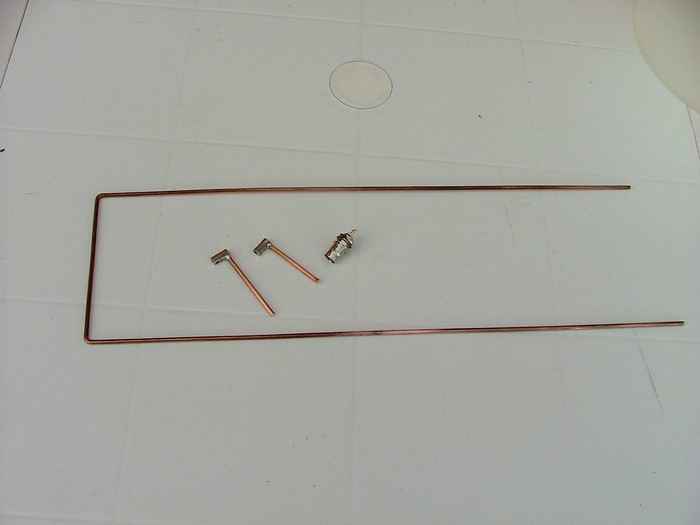

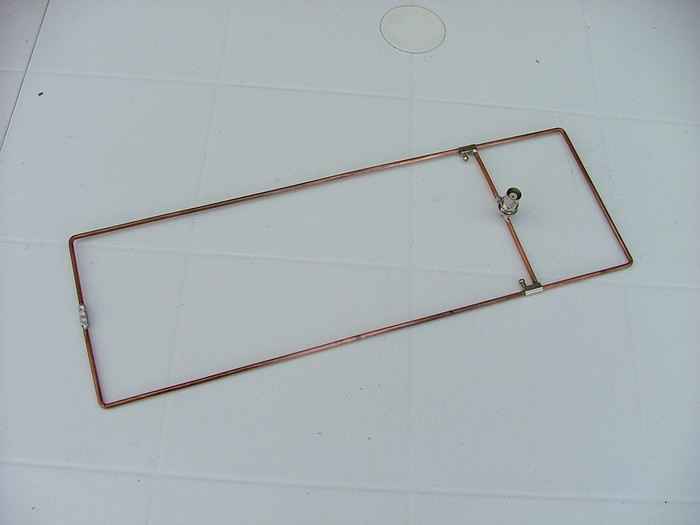

Après avoir enfilé le tout sur le U, refermer celui-ci pour former un rectangle qui sera fermé par le troisième composant récupéré sur la barrette.

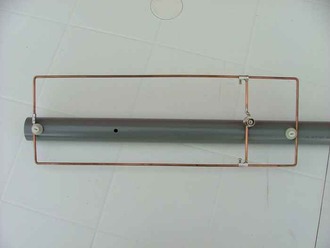

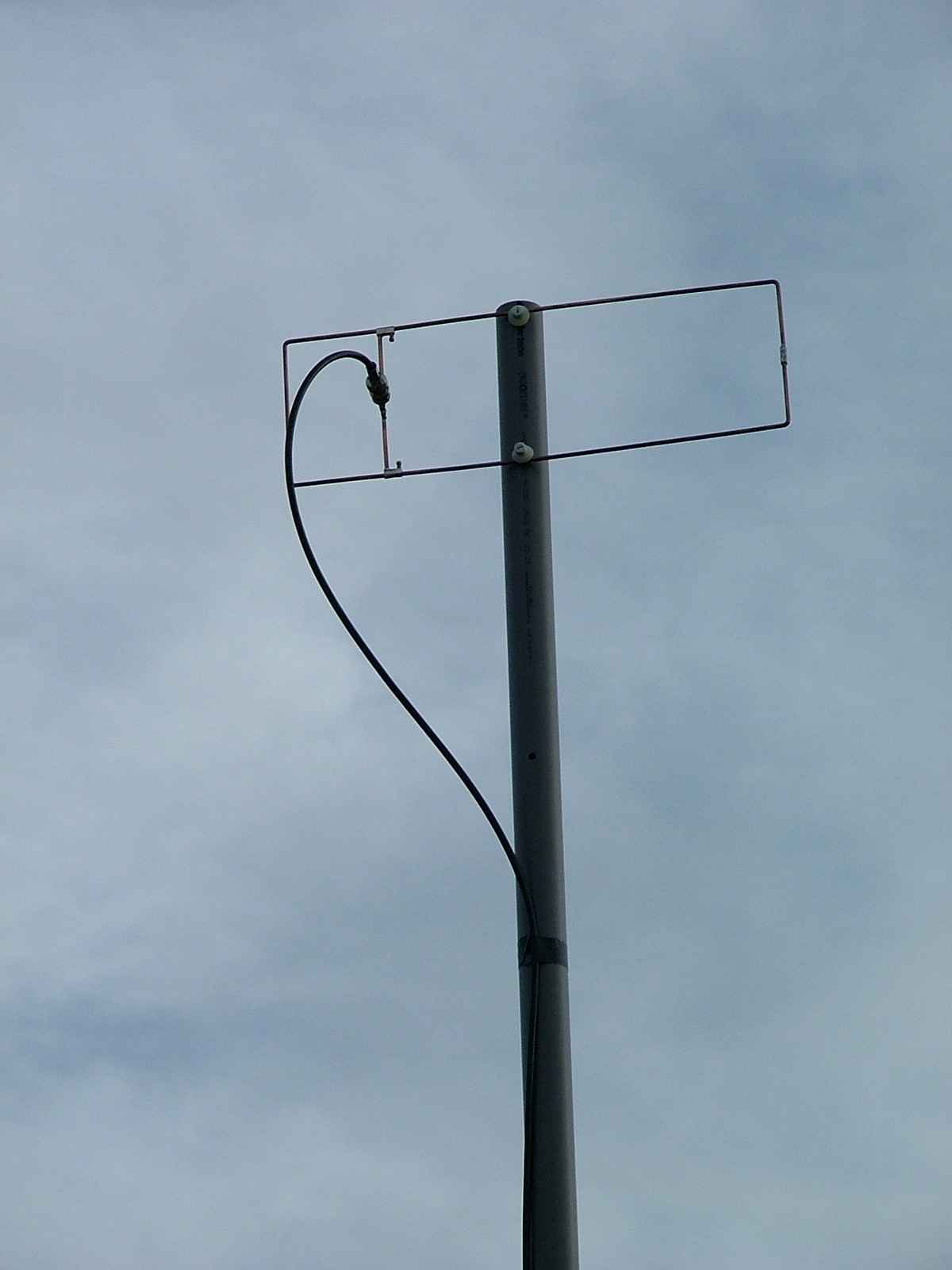

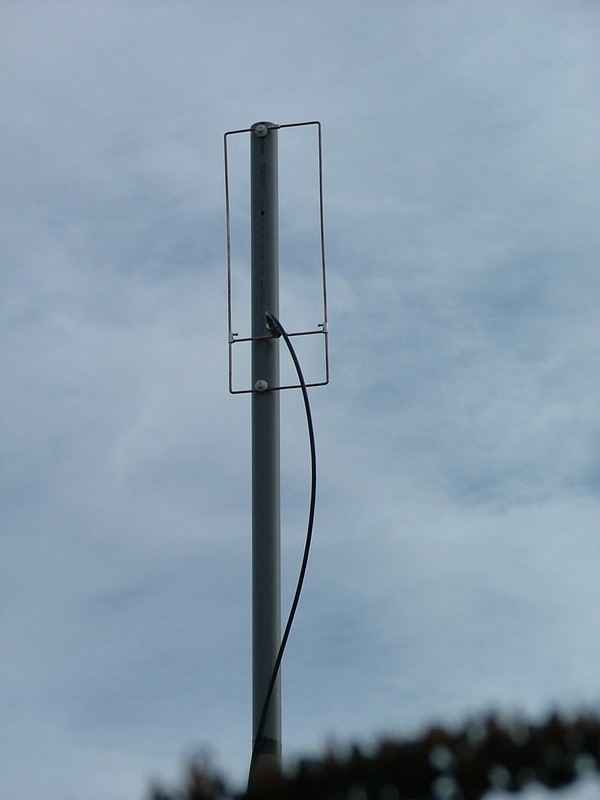

C’est tout, il reste à tarauder 3 trous dans le mât en PVC, 2 vis en plastique, munies de rondelles soutiendront l’aérien, tant en polarisation horizontale que verticale.

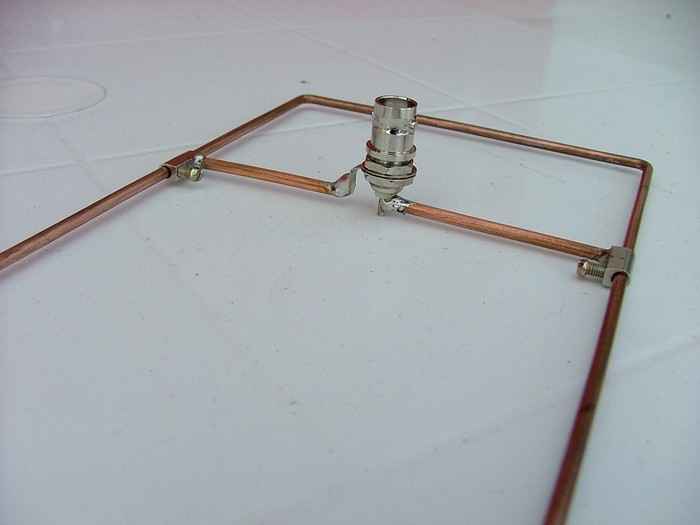

Le réglage est très aisé, bloquer fermement les vis après avoir trouvé l’accord.
Forum de l'article
-
Une antenne Hentenna UHF.15 juillet 2010 , par paolo alleaume
Bonjour a qui le droit, je m’appelle paolo alleaume et je j’abite a l’ile maurice et j’ai fabriquer une hentenna pour la reception de airband 129.000mhz et je suis dans le nord de l’ile et j’arrive a capter meme gillot qiu se trouve a la reunion pour moi c’est une belle experience de pouvoir recevoir gillot que je n’avais meme pas avant. est-ce que il y a t’il une hentenna pour la reception des frequence HF est aussi la dimension.
merci paolo alleaume
-
Une antenne Hentenna UHF.16 juillet 2010 , par Pop
Bonjour Paolo,
Rien n’est impossible, mais pour les bandes HF, les dimensions de l’antenne sont importantes. Dès lors, il conviendrait de la réaliser en fil supporté par une matière isolante, comme du bambou, bois ou PVC, par exemple.
Pour avoir une idée, voici les cotes d’une antenne calculée sur 14.150 MHz :
λ/6 = 3,53 mètres
λ/2 = 10,6 mètres
λ/10 = 2,12 mètres
Bonne écoute.
-
-
