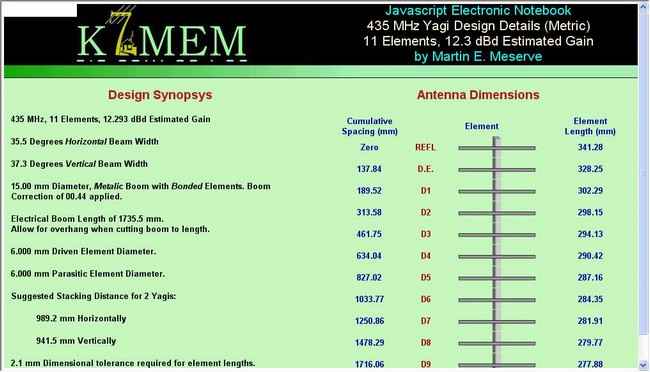

Toujours dans le même concept, à présent une Yagi aisément calculée à partir du lien vers K7MEM.

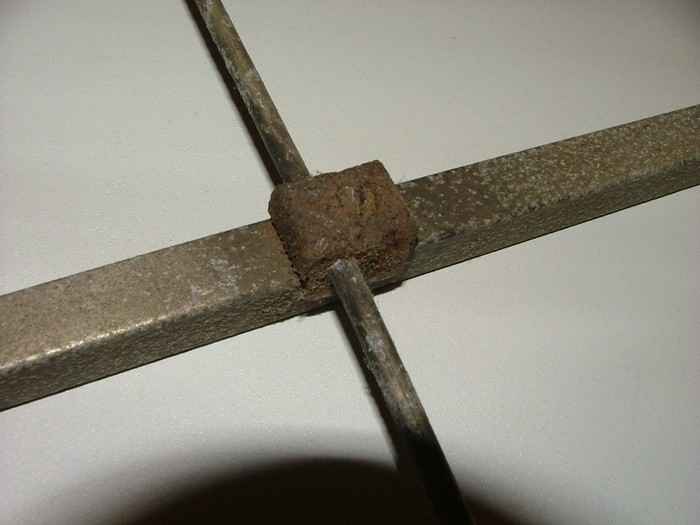

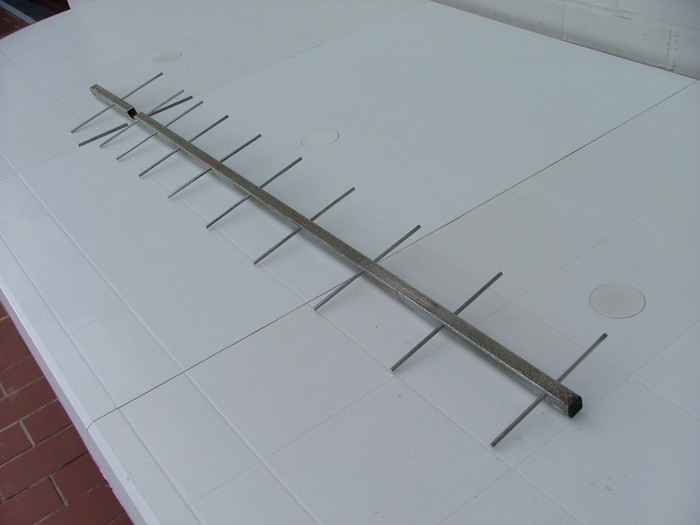

Au risque de passer pour un radin, voici la matière première fournie par un vieux râteau TV, à la retraite. Pourquoi acheter, autant donner une deuxième vie à ce vestige du passé !

Un petit coup de laine de fer, et hop on se lance vers une onze éléments. Tout autre modèle se calcule en un tour de main suivant les matériaux disponibles, un soupçon d’attention, c’est un jeu d’enfant.

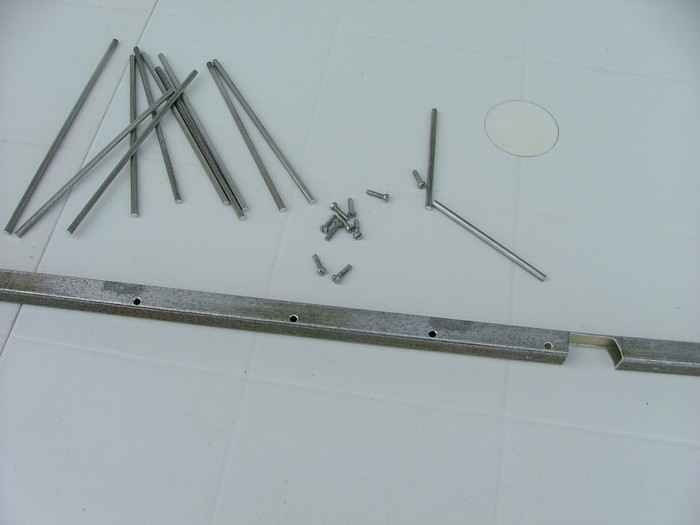

Les éléments sont débités dans du rond d’alu de 4mm de diamètre, suivant les longueurs indiquées par le calculateur.

Le boom est perforé à 4mm, suivant les espacements mentionnés.

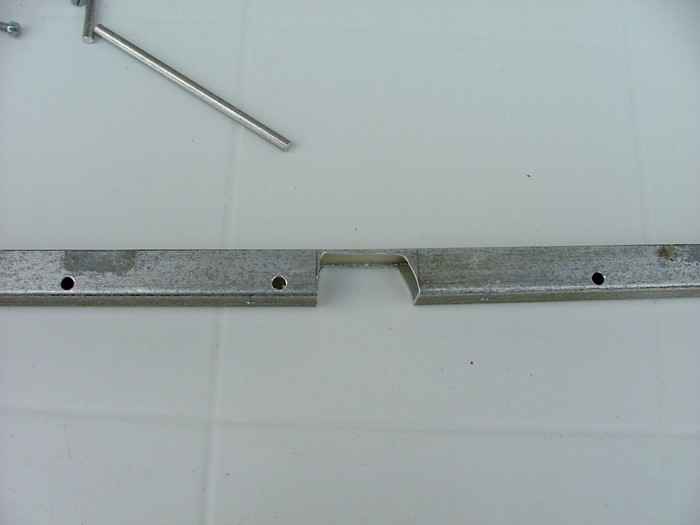

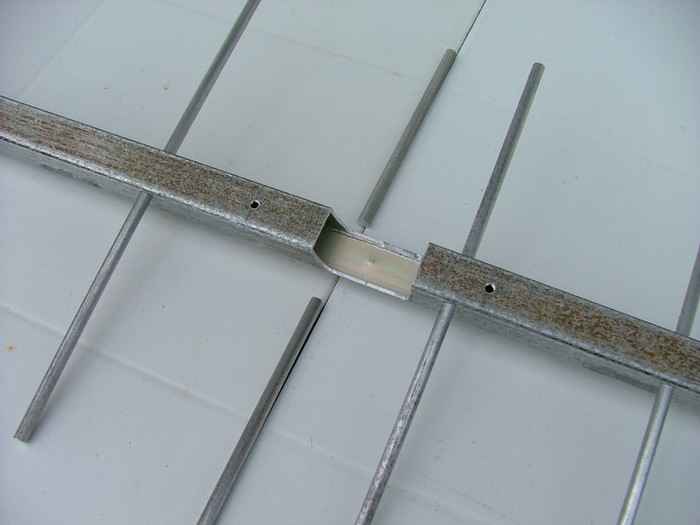

Un évidemment est façonné dans le tube carré pour le passage isolé du radiateur.

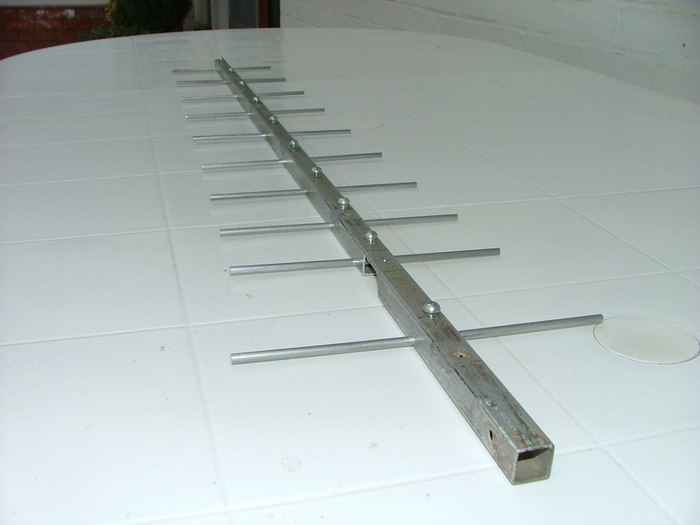

Chaque élément sera bloqué en place par une vis de pression auto taraudeuse.

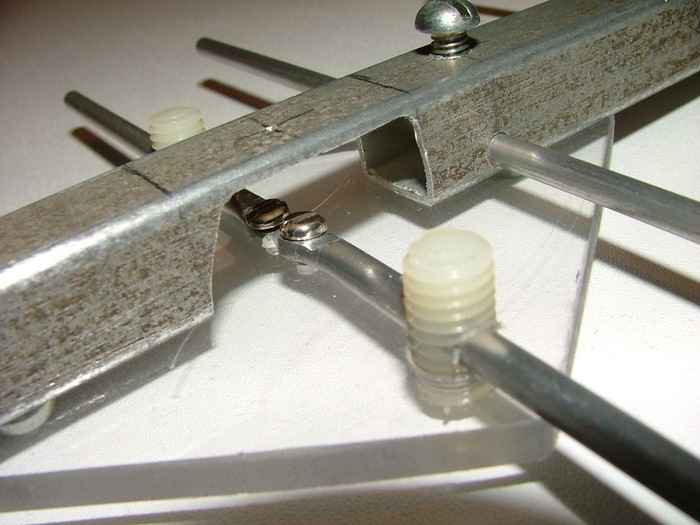

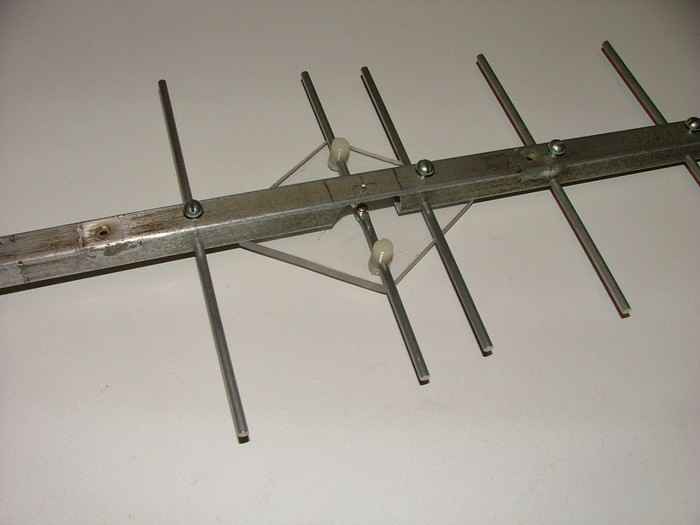

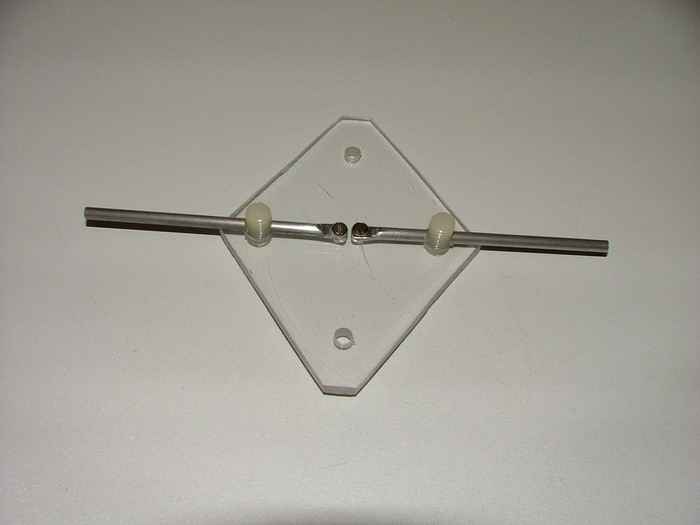

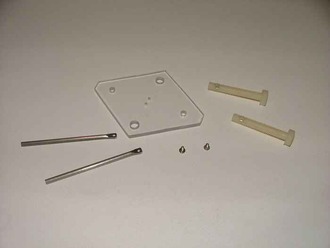

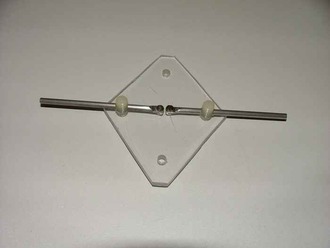

Le dipôle est maintenu en place par deux sections de vis en nylon, perforées chacune d’un trou de 4mm, et vissées dans une pièce de plexiglas en forme de losange.

L’ensemble est fixé sur le boom par deux vis auto taraudeuses.

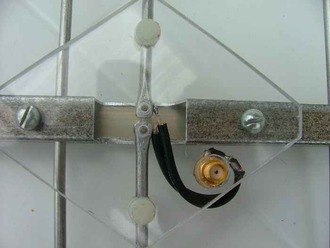

Une prise SMA est placée en retrait sur le plexi. La liaison avec le doublet est assurée par un balun 1 / 1, fabriqué dans du câble coaxial RG174, deux vis Parker assurent le contact avec les extrémités des tiges du dipôle, aplaties au marteau.

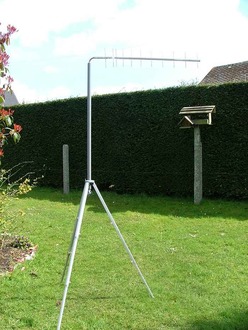

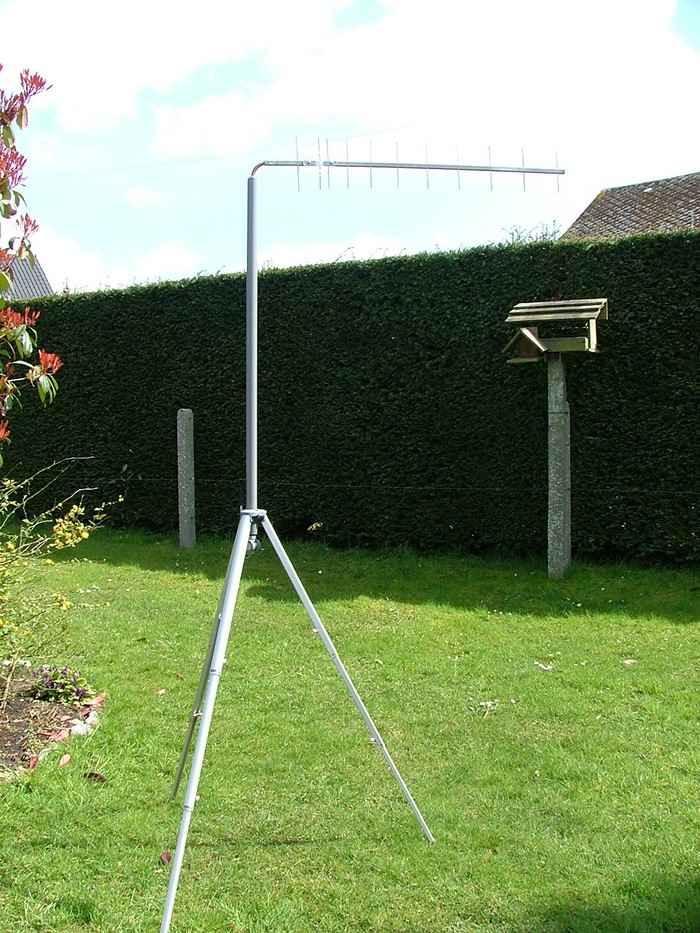

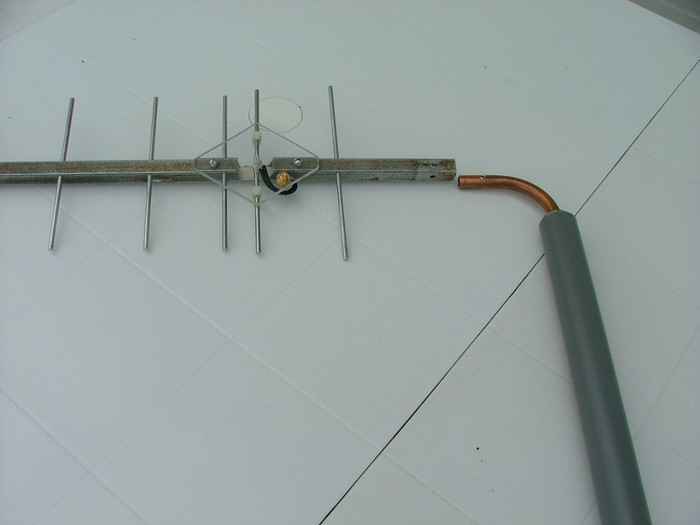

Une section d’un mètre de tuyau de PVC de 32mm, renforcé, est emmanchée sur un trépied photo, en guise de mât. La partie supérieure accueille un tuyau de cuivre coudé à 90°. L’antenne y est emboîtée et peut ainsi aisément changer de polarisation par simple pivotement sur cet axe.
