Transformateur d’adaptation pour antenne.

Article publié le mardi 17 avril 2007.

---

Pour utiliser le mieux possible une antenne « long fil », le transformateur 9 :1 permettra de l’adapter à l’impédance du câble coaxial 52 ohms. Une boîte de couplage rendra possible son emploi en multi bandes.

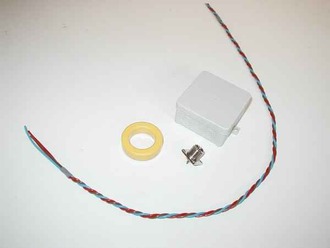

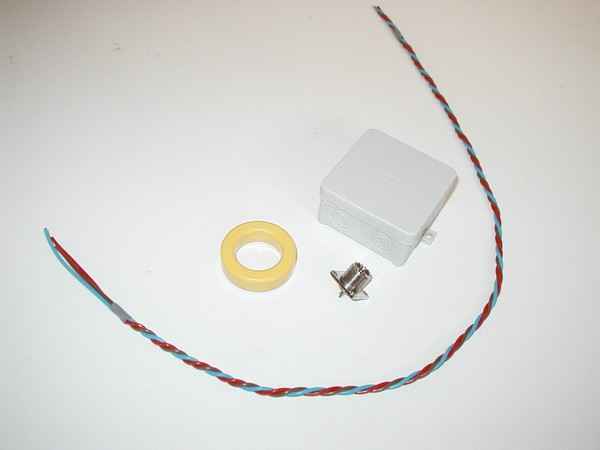

Très simple à réaliser, il suffit de rassembler les composants suivants :

  Un tore T200-2 ( rouge ) ou T200-6 ( jaune ).
  Trois bouts de fil d’environ 1 mm de diamètre.
  Une embase SO239.
  Une boîte de dérivation en plastique.
  Quelques petits boulons.

Les fils sont torsadés régulièrement sur une longueur d’environ 60 centimètres. Des couleurs différentes facilitent le montage.

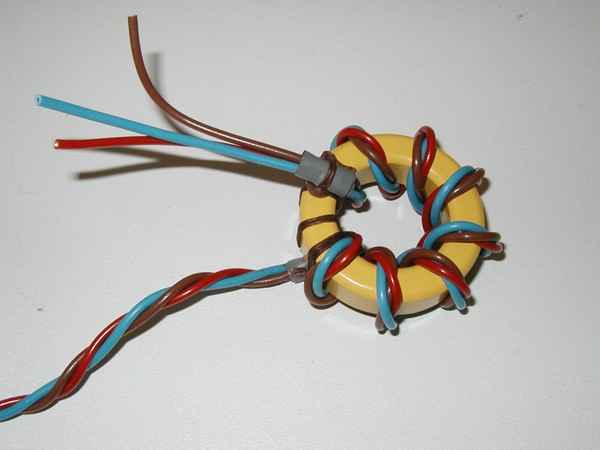

Huit spires de cette torsade sont bobinées sur le périmètre du tore ( 8 spires = 8 passages à l’intérieur de l’anneau ).

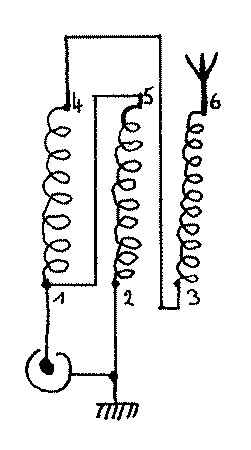

Il ne reste plus qu’à braser les extrémités des fils suivant le croquis.
  1 et 5 ( rouge et brun ) sur la borne centrale de l’embase SO 239.
  2 ( brun ) sur la masse de l’embase.
  3 et 4 ( bleu et rouge ) sont brasés ensembles.
  6 ( bleu ) est relié à l’aérien.

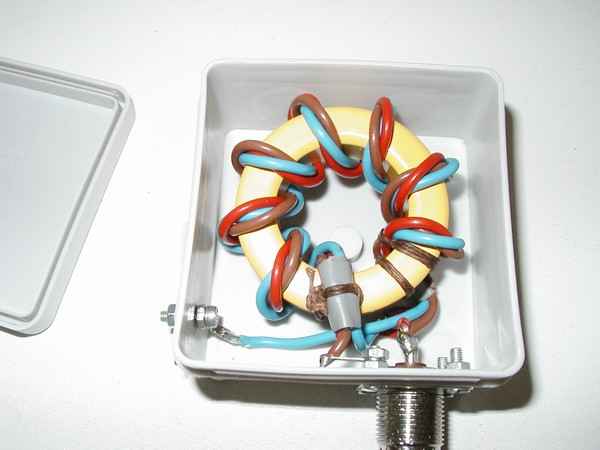

Ainsi constitué, ce « balun » supporte aisément 100 watts HF.

Forum de l'article

• Transformateur d’adaptation pour antenne.

  15 septembre 2007 , par 86.211.160.95

  BJR, MA QUESTION SERA SIMPLE,PEUT ON UTILISER SE TRANSFORMATEUR D ADAPTATION SUR UNE ANTENNE COMMERCIALE DESTINEE AU PARAVANT POUR LA BANDE DU 11 METRES (CIBI) en emission bien evidement. l’antenne en question serait une antron A99 avec kit radian.Merci de votre reponse a mon adresse e-mail cordialement Laurent
• Transformateur d’adaptation pour antenne.

  16 mai 2007 , par F11 LMO Régis

  bonjour’

  je voudrais savoir ,si cela serait possible de changer le tore T200 par un tore 4C6 .

  Merçi de me répondre . avec mes 73

  Régis

  • Transformateur d’adaptation pour antenne.

    16 mai 2007 , par Pop

    Bonjour Régis,

    Pour une puissance HF inférieure à 100 watts, le tore RTC 4C6 convient parfaitement. A plus forte raison s’il est destiné à accorder une antenne de réception.

    73’s.

    • Transformateur d’adaptation pour antenne.

      24 octobre 2007 , par f11 lmo

      bonjour,

      merçi de m’avoir répondu ; avec un tore (4C6) dois je mettre le même nombres de spires , soit 8 . merçi par avance

      F11LMO Régis
