Tiré d’Elektor numéro 52 d’octobre 1982, pages 46 à 48 : antenne active.
La rédaction précise qu’elle n’offre plus de support technique pour cet article ancien, et ne répondra pas aux questions relatives au texte, schéma et circuit imprimé.
Monologue : ... « Le voici enfin devant moi ce nouveau récepteur toutes bandes dont je rêvais depuis des mois. Et l’antenne ? Mais oui, l’antenne ! Heu... C’est encore le meilleur ampli HF, l’antenne ; mais quelle antenne ? »
Ici entrent en scène le propriétaire de l’immeuble, quelques voisins, la famille. Menaçants, courroucés même. Une antenne, du câble ? Le chœur à l’unisson : « Noooon... »
Monologue ( suite ) : ... « Il me semble bien avoir vu un schéma intéressant dans Elektor. Voyons, c’était le numéro... Ah ! voilà : c’est une antenne active, petite, pratique, efficace, tout à fait ce qu’il me faut ».
Le chœur, craintif, s’éloigne et l’antenne se dresse, majestueuse, radioactive.
Cliquez sur l’image pour télécharger l’article.

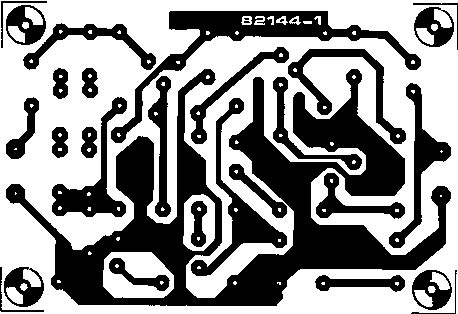

Typon antenne 77 X 52,5mm.

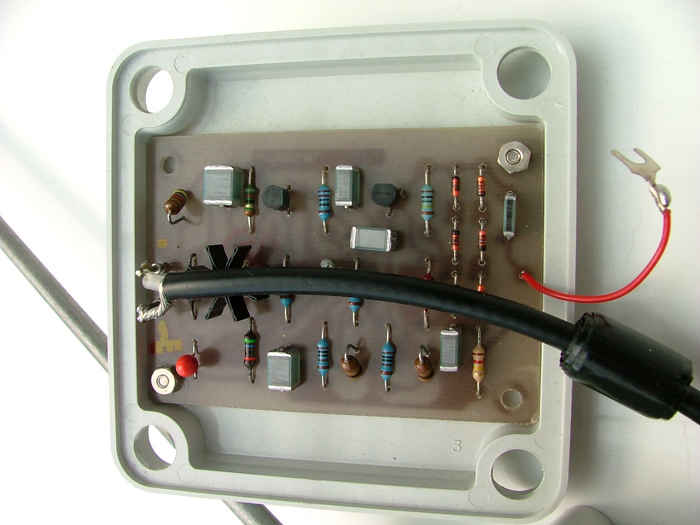

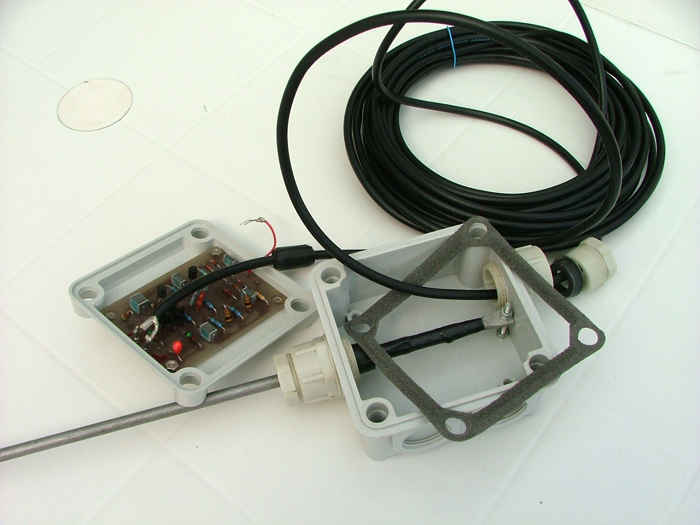

L’antenne active, protégée dans une boîte de dérivation étanche.

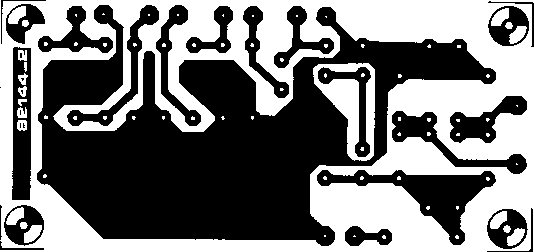

Typon alimentation et atténuateur 90 X 42,5mm.

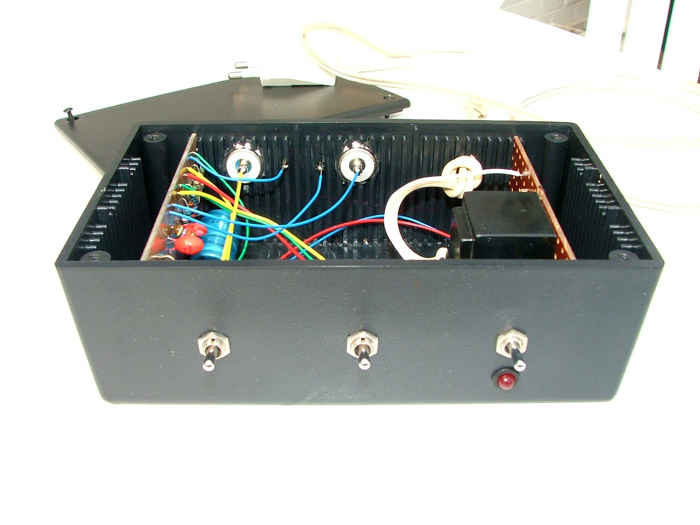

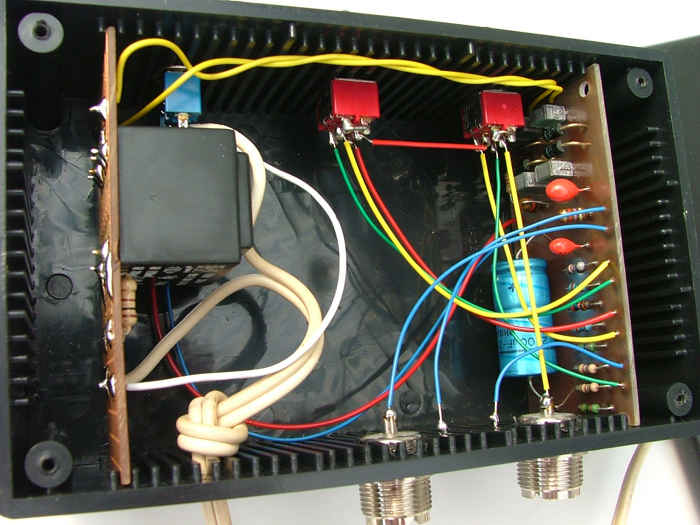

L’alimentation et l’atténuateur.

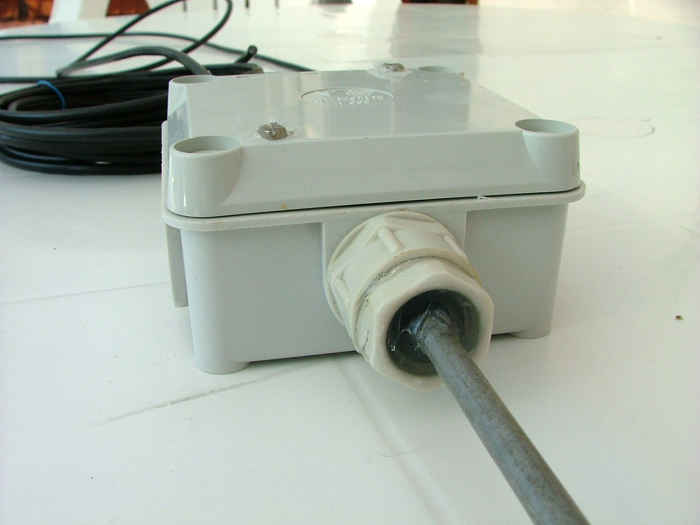

Par précaution, le presse-étoupe est rempli de mastic silicone.
Dimensions des circuits :
Antenne : 77 X 52,5mm. Alimentation et atténuateur : 90 X 42,5mm.
Ce montage n’a pas pris une ride, ses performances sont étonnantes.
Il a fonctionné 25 ans dans le shack, à proximité du récepteur, et mérite bien de prendre l’air !

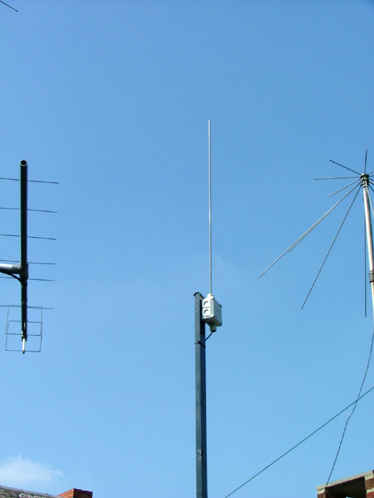

Simplement fixé sur une perche de bois imprégné, l’aérien n’est pas perturbé par un environnement métallique.
26 avril, du concret
Quelques essais confirment que cet aérien est capable de combler un auditeur d’ondes courtes, défavorisé par la situation de son habitat. A peine visible sur un balcon, le résultat sera très honorable, le fouet mesure nonante centimètres.
La comparaison avec une « long fil » de trente mètre n’est sans doute pas très objective, la polarisation étant différente. L’écoute de Benoît, OT2B, en 20 mètres, donne 59+10 avec l’antenne active et 59 par le fil horizontal. Ses correspondants : UT5UGS - 52, RW3MW - 53, UA0BA - 53.
Le bruit avec l’antenne active est légèrement supérieur, mais la polarisation verticale capte tous azimuts.
Gain de 1 point sur le s-mètre en 80 et 20 mètres, équivalent en 40 mètres. La directivité de la long fil peut évidemment défavoriser la réception de certaines stations.
Les autres bandes n’ont pas encore été testées par manque de propagation.
Bonjour. Par manque de place, je suis intéressé par la réalisation de cette antenne.
Pouvez vous répondre à ces deux questions ?
La longueur du fouet (nonante cm) = Expérimentation ou "au pif" ?
Avez vous essayé de modifier le gain en changeant les valeurs de R7 et R9 comme indiqué dans l’article ?
Merci.
Martial
Bonjour Martial,
Mon antenne était initialement destinée à fonctionner à l’intérieur d’un bâtiment. En fin d’article, on recommande dans ce cas d’utiliser un fouet d’un mètre. Si l’on ajoute le fil de liaison au circuit, on retrouve pratiquement cette longueur.
J’étais tellement satisfait du résultat obtenu, que j’ai conservé les valeurs de résistances indiquées sur le schéma, sans essais d’autres valeurs.
Bien à vous.
Bonjour Phil,
Je t’avoue avoir peu utilisé cette antenne depuis que je me situe sur un point haut. Mais à Namur, à 70 mètres d’altitude, le rendement était identique à la long fil. Marc est intéressé par ce système, ce qui lui a fait reprendre du service.
Le WX superbe des derniers jours m’a donné d’autres priorités, hormis l’érection ( de l’aérien ). La PL a été soudée hier, si nous avons le « bonheur » d’avoir de la pluie aujourd’hui, le test se fera aussitôt.
Madame m’a regardé faire sans poser de question, après tout, une de plus !
73’s.
Bonjour à vous deux, dès que j’ai terminé ce montage je vous livre mes impressions, promis !
Marc.
