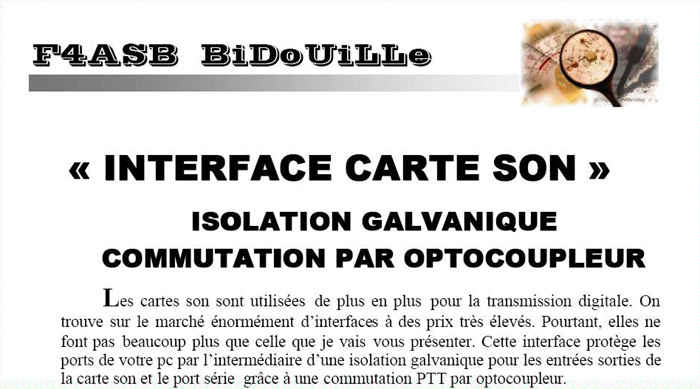

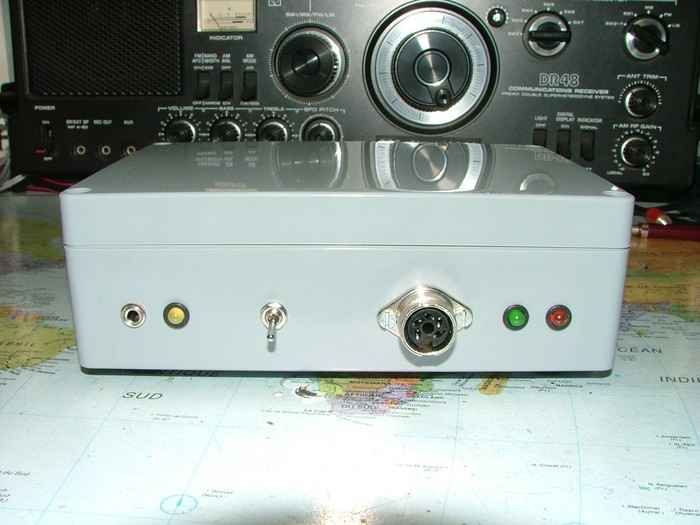

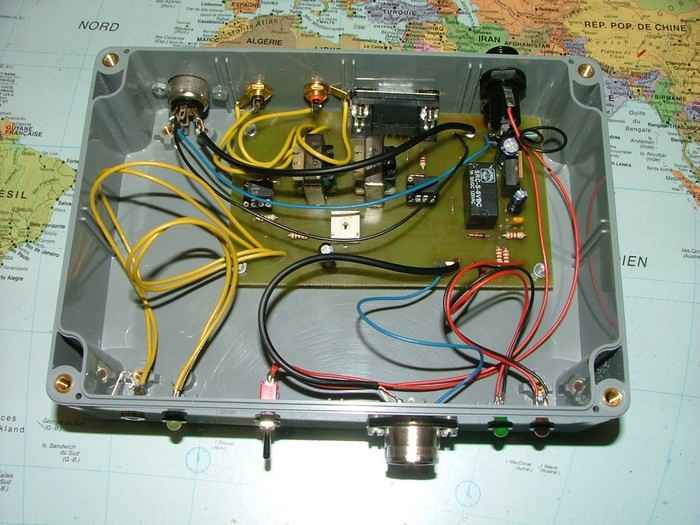

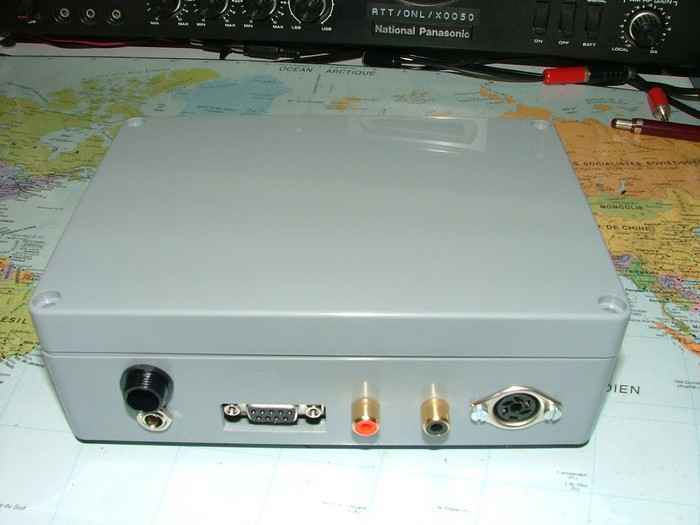

Nous vous présentons ici une adaptation du joli travail de Juan, F4ASB. L’adjonction d’une alternative CW à l’interface.

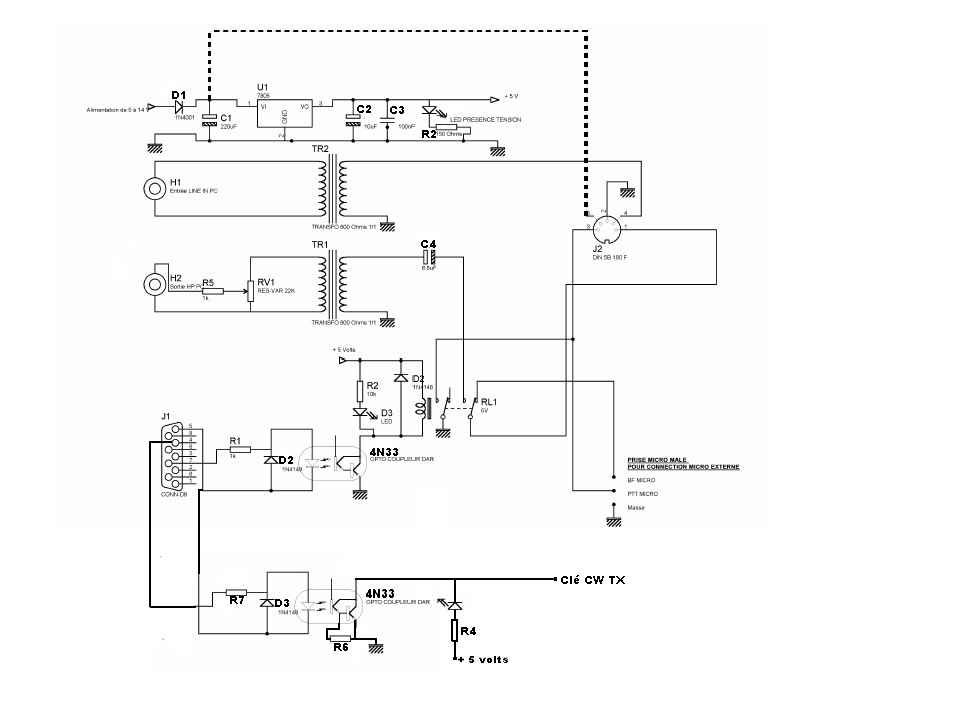

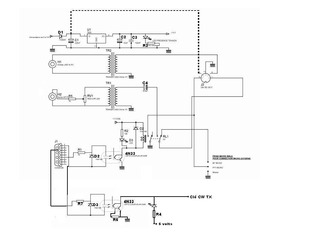

Le schéma modifié.

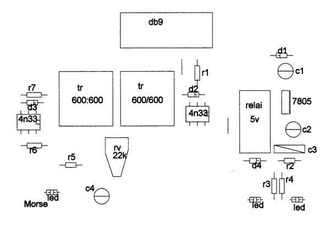

Les dimensions du cadre du circuit : 110 x 66 millimètres.

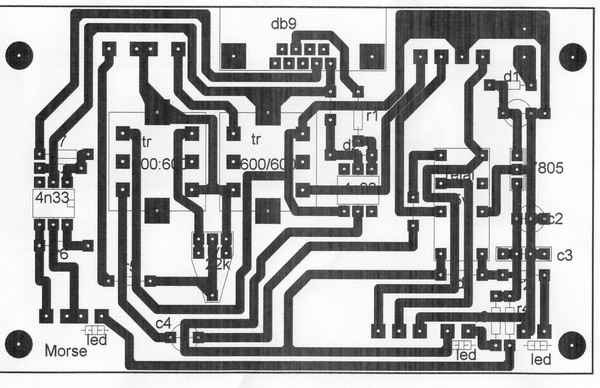

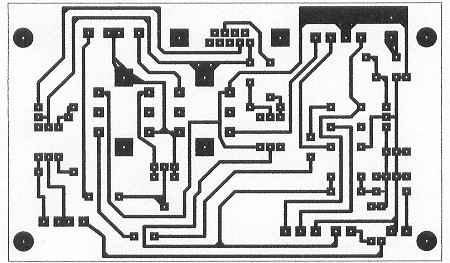

L’ajout de l’option télégraphie a nécessité le tracé d’un autre circuit imprimé.

La liste des composants.

Résistances :

  R1, R5, R7 : 1 KΩ
  R2, R3, R4 : 220 Ω
  R6 : 1 MΩ
  RV1 : 22 KΩ

Condensateurs :

  C1 : 220 µF
  C2 : 10 µF
  C3 : 100 nF
  C4 : 6,8 µF

Circuits intégrés :

  7805 ou 7806 suivant relais
  4N33 optocoupleur
  4N33 optocoupleur

Diodes :

  D1 : 1N4001
  D2, D3, D4 : 1N4148
  LED rouge
  LED verte
  LED jaune

Divers :

  RL1 : relais 2RT 5V
  TR1 : transfo 600 / 600 Ω
  TR2 : transfo 600 / 600 Ω
  Fusible 200 mA et support
  1 interrupteur unipolaire
  Boîtier + / - 15cm largeur, 6cm hauteur, 10cm profondeur

Connectiques :

  2 prises RCA châssis
  2 fiches RCA
  1 prise châssis mono 3,5 mm
  1 fiche mono 3,5 mm
  2 fiches stéréo 3,5 mm
  1 connecteur DB9 pour circuit imprimé
  1 prise DIN châssis 5 broches
  1 prise alimentation mâle châssis
  1 fiche alimentation femelle
  1 prise DIN 13 broches pour TS-570 ( voir connexion au TX )

Câbles :

  2 x 1,50 m fil micro
  1 x 1,50 m stéréo 5 fils
  1 x 1,50 m câble alimentation noir-rouge
  1 x allonge DB9 mâle / femelle
