L’idée première n’est pas ici de décrire la conception d’un petit émetteur FM, mais plutôt de présenter une manière originale de le dissimuler, soit par esthétisme, soit par sécurité en cas de surveillance à distance de l’habitat.
Les magazines spécialisés foisonnent de montages simples, aisés à fabriquer sans connaissances spéciales. A titre d’exemple, un modèle est commenté succinctement en bas de page.

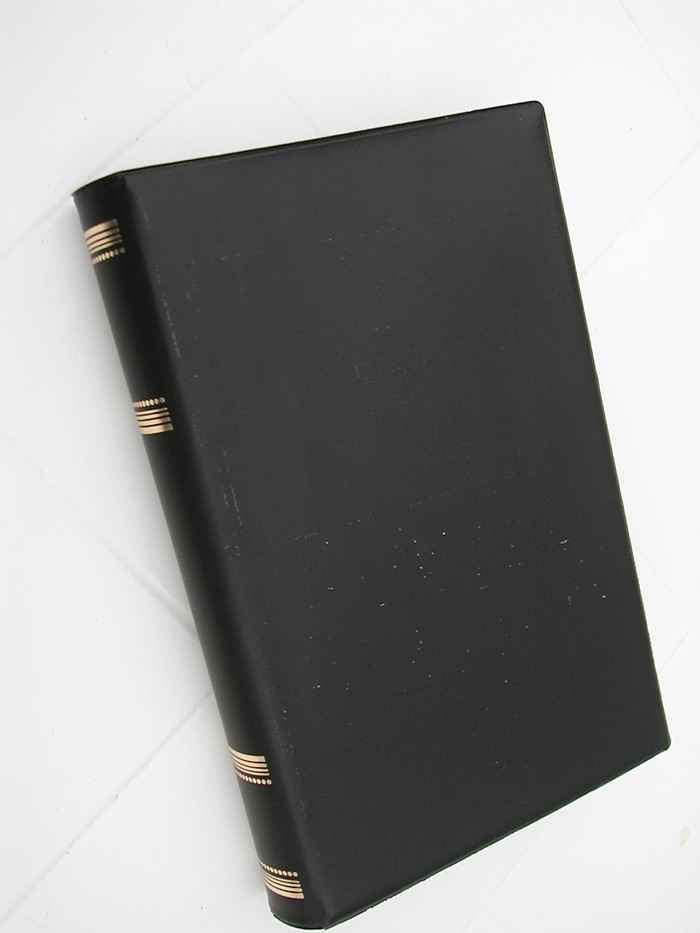

Un boîtier de cassette vidéo VHS ou de DVD est tout indiqué pour dissimuler notre montage discrètement, sans éveiller le soupçon.

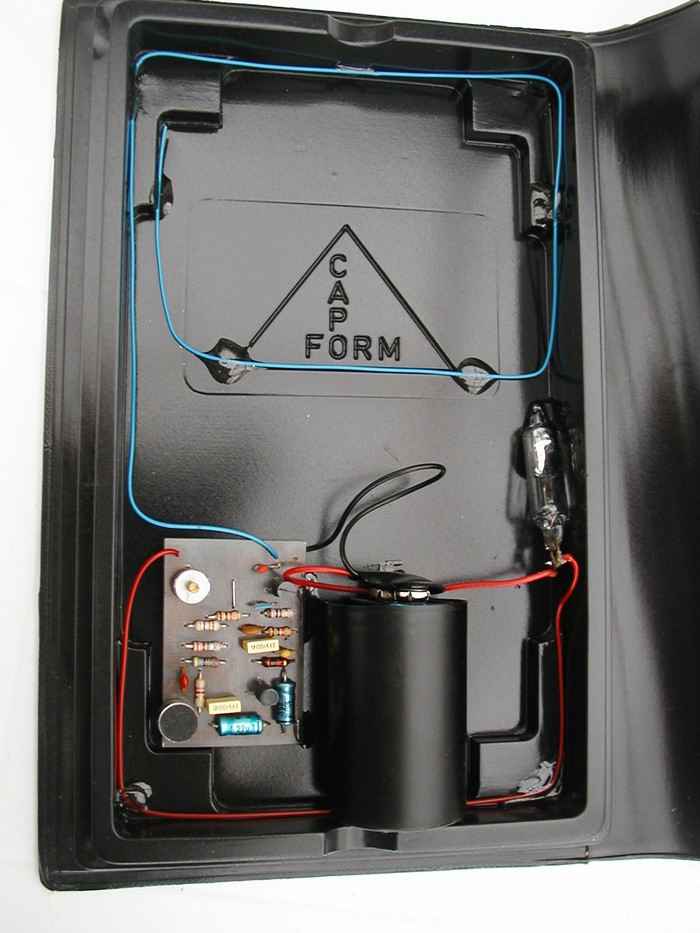

Un récipient quelconque pour recevoir la pile ( ici un petit conteneur de pellicule photo format 24 X 26 mm ), et le circuit imprimé sont collés à l’intérieur de la jaquette, de même qu’un interrupteur à mercure qui alimente l’émetteur lorsque l’ensemble est placé en position verticale, le circuit est hors tension en position horizontale.
L’antenne, constituée d’un bout de fil également collé, peut être taillée à la longueur équivalente au quart ou à la demi onde.
Pour améliorer l’efficacité, un minuscule trou peut-être percé en face du micro, la boîte peut aussi rester entre ouverte.
Un exemple de réalisation pour la bande 88 à 108 MHz :

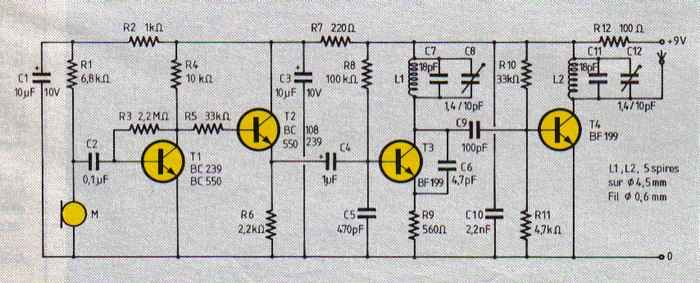

Le schéma :
Les bobinages sont constitués de fil émaillé de 0,6 mm de diamètre dont 5 spires jointives sont enroulées sur un foret de 4,5 mm. Une pile de 9 volts assure l’alimentation.
On règle la fréquence par C8, puis on peaufine par C12.
Attention, la portée limite de ce genre d’émission n’est tolérée que dans l’enceinte de sa propriété, n’exagérez donc pas la longueur du fil d’antenne, vous risqueriez de "déborder" d’une centaine de mètres.

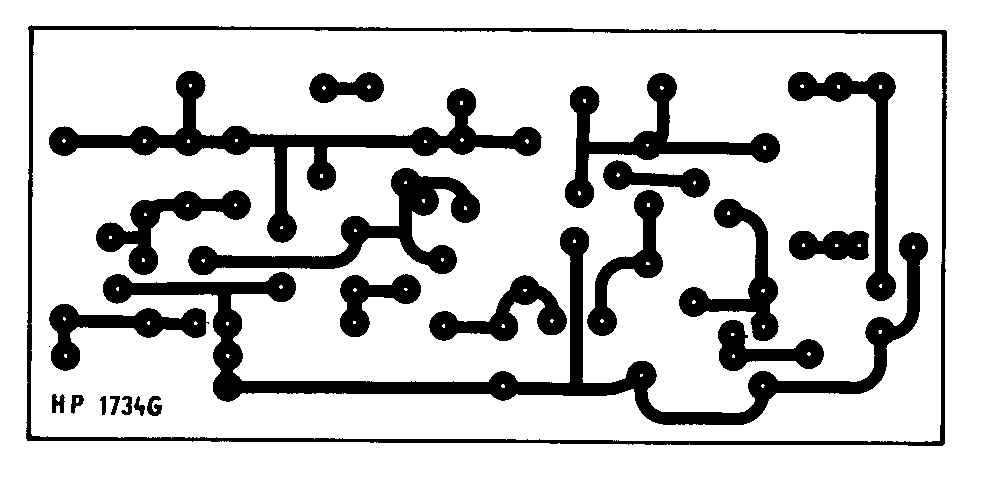

Le circuit imprimé :
Pour respecter l’échelle, ses dimensions sont 78 X 35 mm.

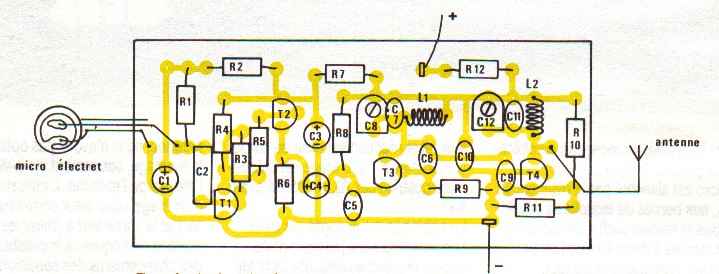

Les composants :
Résistances ¼ W.
R1 : 6,8 K | R4 : 10 K | R7 : 220 ohms | R10 : 33 K |
R2 : 1K | R5 : 33 K | R8 : 100 K | R11 : 4,7 K |
R3 : 2,2 M | R6 : 2,2 K | R9 : 560 Ohms | R12 : 100 Ohms |
Condensateurs.
C1 : 10 µF 10 V | C4 : 1 µF 10 V | C7 : 18 pF | C10 : 2,2 nF |
C2 : 0,1 µF | C5 : 470 pF | C8 : 1,4 / 10 pF | C11 : 18 pF |
C3 : 10 µF 10 V | C6 : 4,7 pF | C9 : 100 pF | C12 : 1,4 / 10 pF |
Transistors.
T1 : BC239 - BC550 - BC109 |
T2 : BC108 - BC238 - BC548 - BC550 |
T3 : BF199 |
T4 : BF199 |
Micro.
Electret à 2 fils
