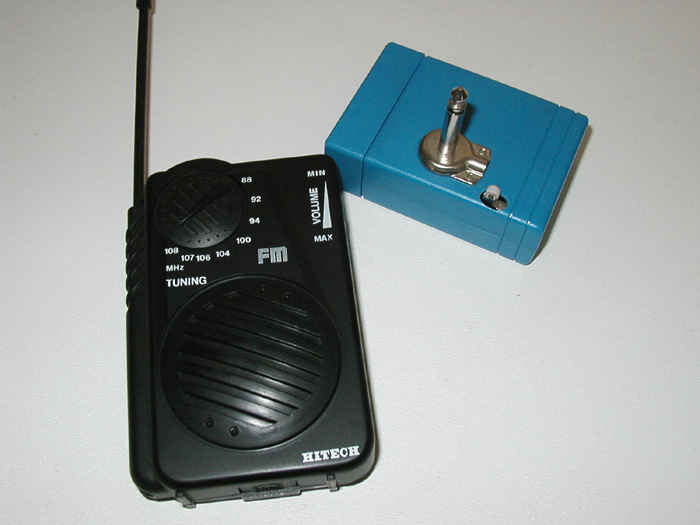

Conçu pour transmettre le son de la TV sur un petit récepteur FM, afin d’écouter celui-ci au casque pour éviter de déranger son entourage.

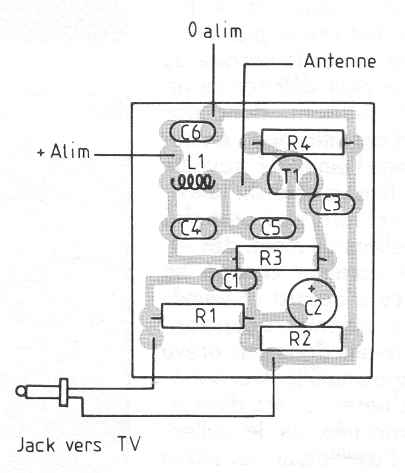

Le montage très simple se passe pratiquement de commentaire. Dimensions du circuit imprimé : 30 X 35mm.

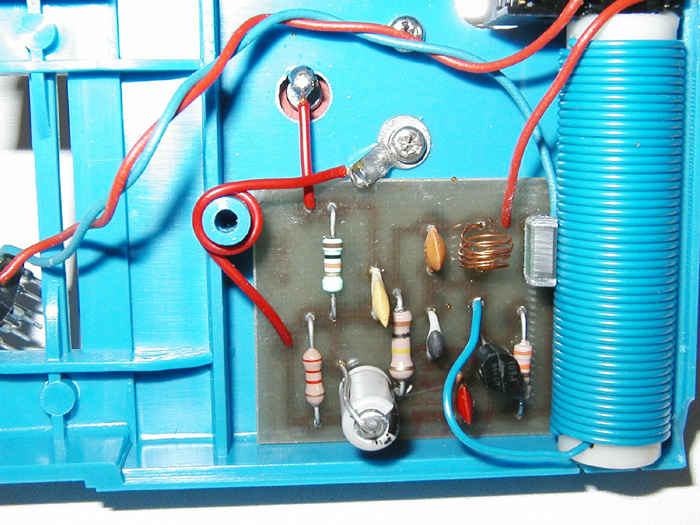

L’alimentation est assurée par un petit accumulateur 6 volts ou un groupement de 4 piles en série. L’antenne est réalisée par un morceau de fil enroulé sur une courte section de tube d’électricien en PVC.

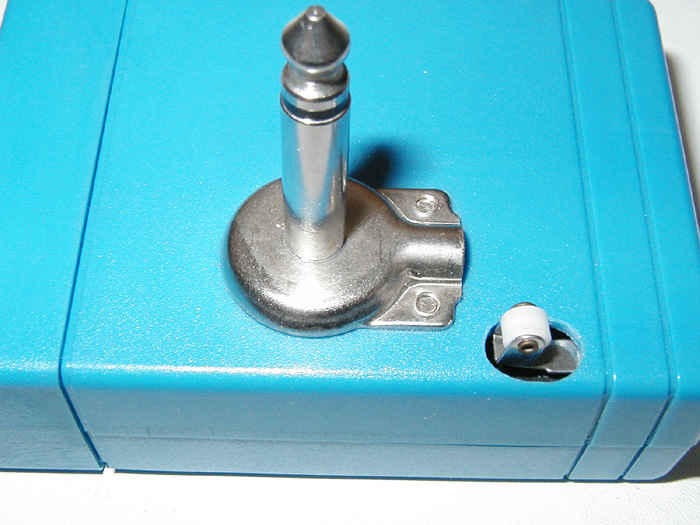

Dans cet exemple, le montage est supporté par le « jack » de 6,3 mm qui connecte l’émetteur à la sortie casque du téléviseur.

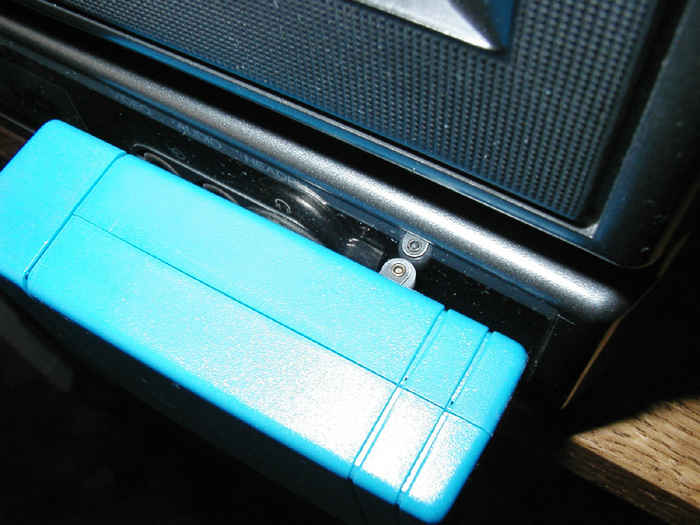

Bien que tout autre système puisse convenir, ici un petit interrupteur « switch » assure l’alimentation automatique dès qu’il est en contact avec le socle du téléviseur. Le niveau est réglé par le potentiomètre de volume de ce dernier.
La self, fabriquée par 4 spires de fil émaillé de 0,6mm de diamètre bobiné sur un foret de 5mm.
La fréquence est ajustée en écartant plus ou moins les spires de la self. Des spires jointives permettent la réception aux alentours de 96 MHz.

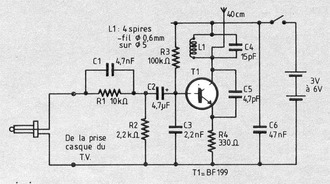

Les composants :
R1 : 10K
R2 : 2,2k
R3 : 100K
R4 : 330 ohms
C1 : 4,7nF
C2 : 4,7µF
C3 : 2,2nF
C4 : 15pF
C5 : 4,7pF
C6 : 47nF
T1 : BF199
salutation je suis sur la reproduction de ce circuit mais d’après mes recherche, on ne peut pas avoir de condensateur non polariser de 2,2µF (c3) ...
pouvez vous m’éclairer... merci
Bonjour,
C’est une erreur de ma part, veuillez m’en excuser et merci de l’avoir signalée. Il s’agit d’un condensateur de 2,2, nF, voir le schéma correct.
La rectification est faite dans la liste des composants.
Cordial salut.
Pop.
