Une antenne "Fusil à trois coups".

Article publié le jeudi 16 novembre 2006.


JPG - 18.2 ko

L’idée est de réaliser trois antennes en une, alimentée par un seul câble coaxial.

Une des facettes du bricolage est de se débrouiller avec le matériel que l’on à sous la main, le résultat final en est le reflet.

Nos brins rayonnants seront taillés en quart d’onde suivant la formule bien connue : le quart de 300 divisé par le fréquence exprimée en MHz.

JPG - 23.3 ko

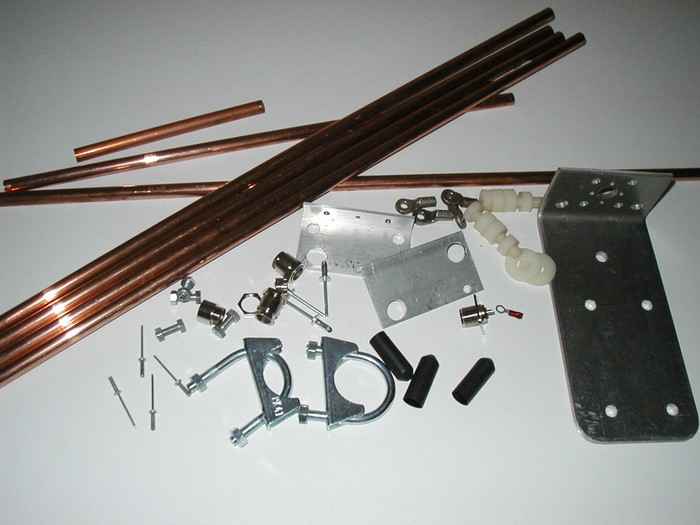

Ce que j’ai trouvé à domicile pour construire mon aérien :

-  Du tube de cuivre de 12 mm.
-  Quelques chutes d’aluminium.
-  Trois presse étoupes métalliques avec leur écrou.
-  Quatre souliers de câbles s’emboîtant dans le tube de 12 mm.
-  Deux boulons en matière isolante avec quelques écrous en guise d’entretoises.
-  Deux brides d’échappement correspondant au diamètre du mât utilisé.
-  Des rivets.
-  Trois capuchons thermo rétractables.
-  Une prise SO239.
-  Un petit soulier de câble pour relier la prise SO239 à l’élément rayonnant.
-  Quatre boulons de 6 mm destinés à la fixation des radians.

JPG - 11.5 ko

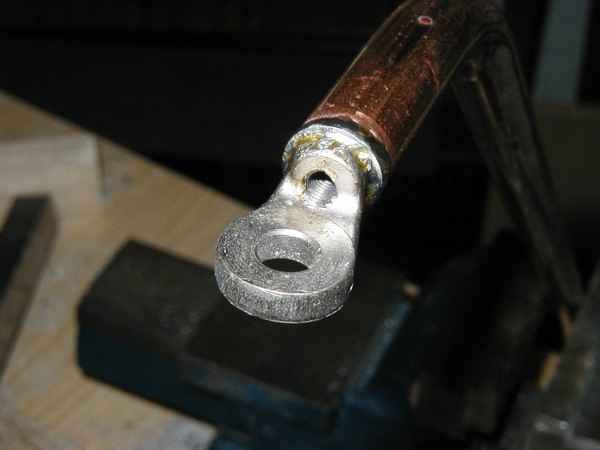

Les tubes prévus pour les radians sont coupés au quart d’onde de la fréquence la plus basse à recevoir. Leur extrémité est cintrée à 45 degrés. Un soulier de câble est inséré dans le tube avant d’être brasé à l’étain.

JPG - 13.2 ko

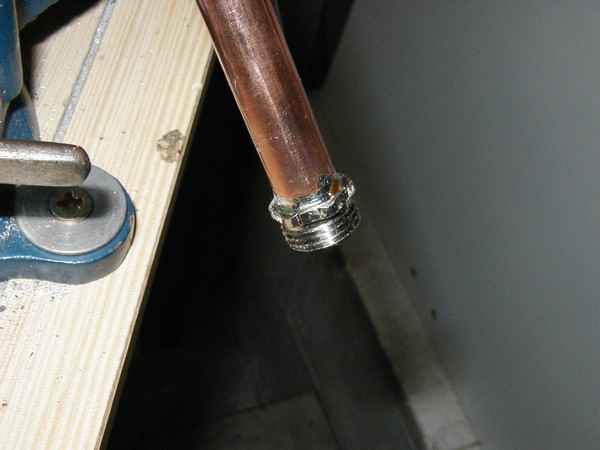

Chaque brin rayonnant est introduit dans la partie supérieure d’un presse étoupe et brasé également à l’étain. De cette manière, les brins peuvent être changés à volonté pour modifier au besoin les caractéristiques de l’antenne en le vissant simplement dans sa base.

JPG - 13.1 ko
JPG - 11.8 ko

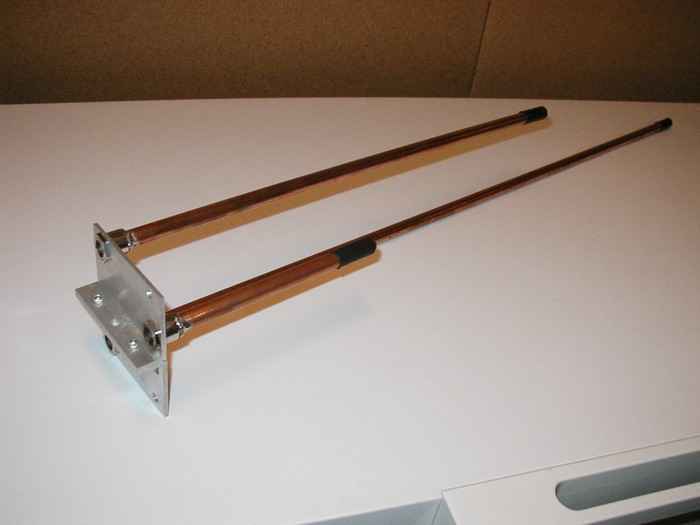

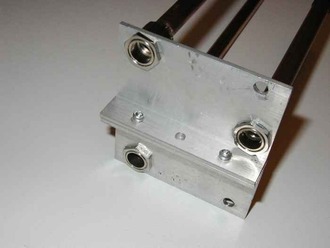

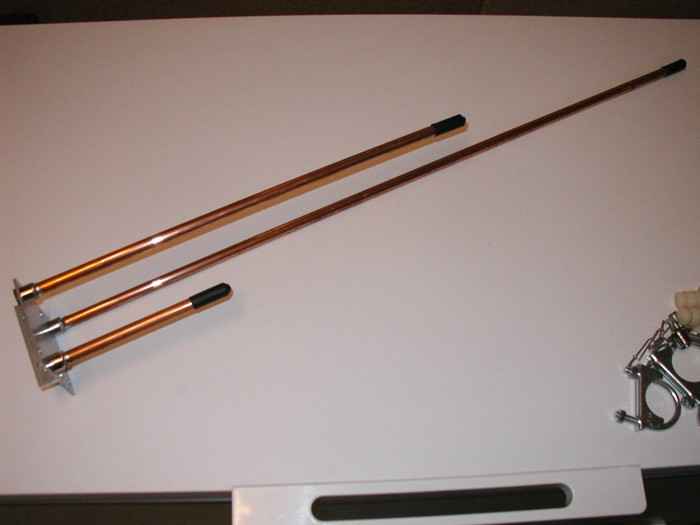

Les éléments, munis de leur capuchon thermo rétractable, sont montés sur deux chutes de cornière inégale en aluminium, rivées dos à dos.

JPG - 13.3 ko

Le trou central des petites ailes recevra ultérieurement le rivet de contact avec l’âme du coaxial.












JPG - 14 ko
JPG - 22.9 ko

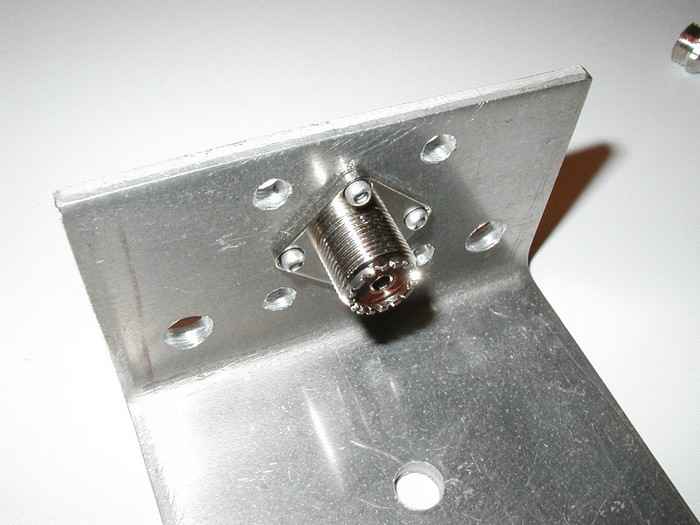

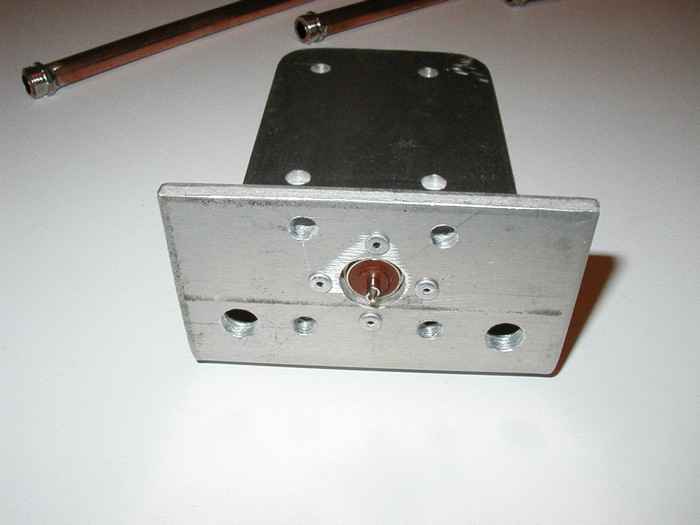

La prise SO239 est rivée sur la pièce pliée en équerre qui maintiendra l’ensemble sur le mât.

JPG - 22.4 ko
JPG - 26 ko

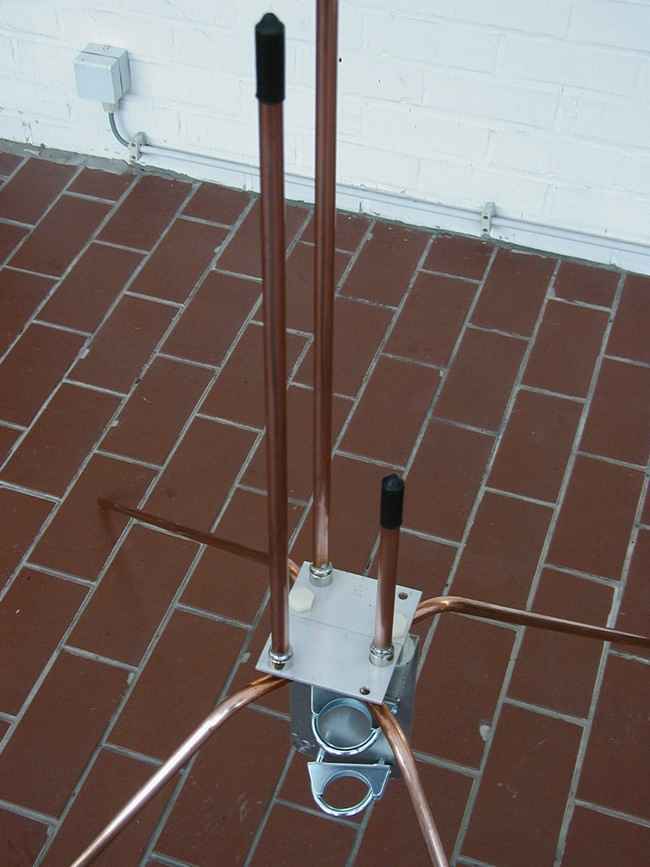

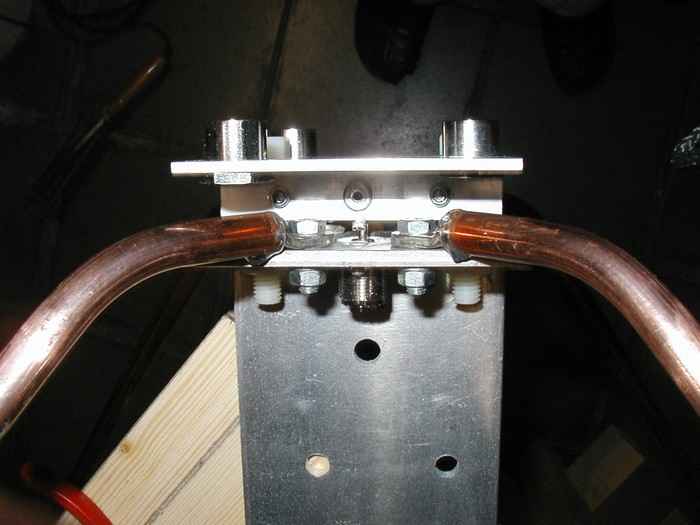

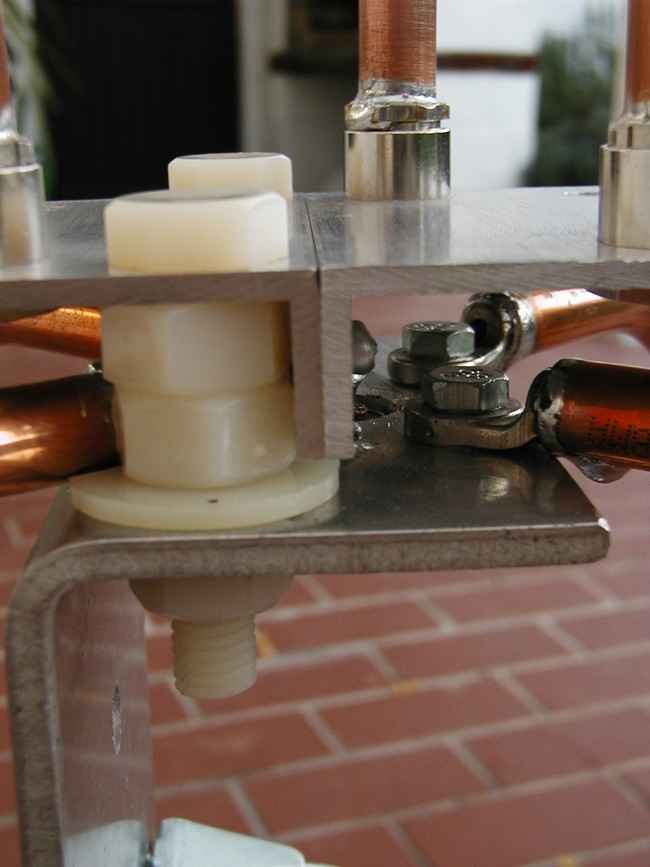

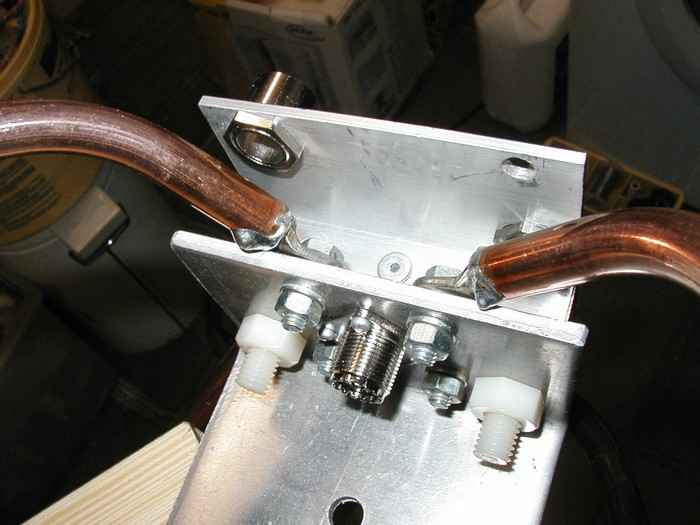

Vues des détails d’assemblage.

JPG - 25.7 ko
JPG - 21.5 ko

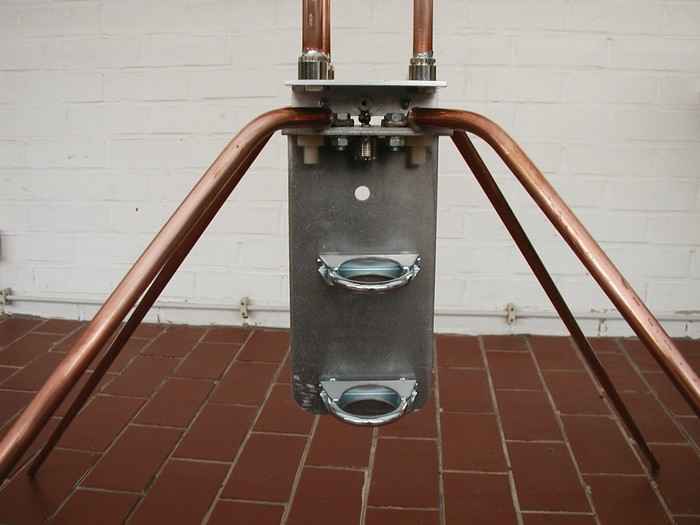

Les brides sont en place, ici prévues pour un mât de 40 mm.










JPG - 29.9 ko
JPG - 31.1 ko

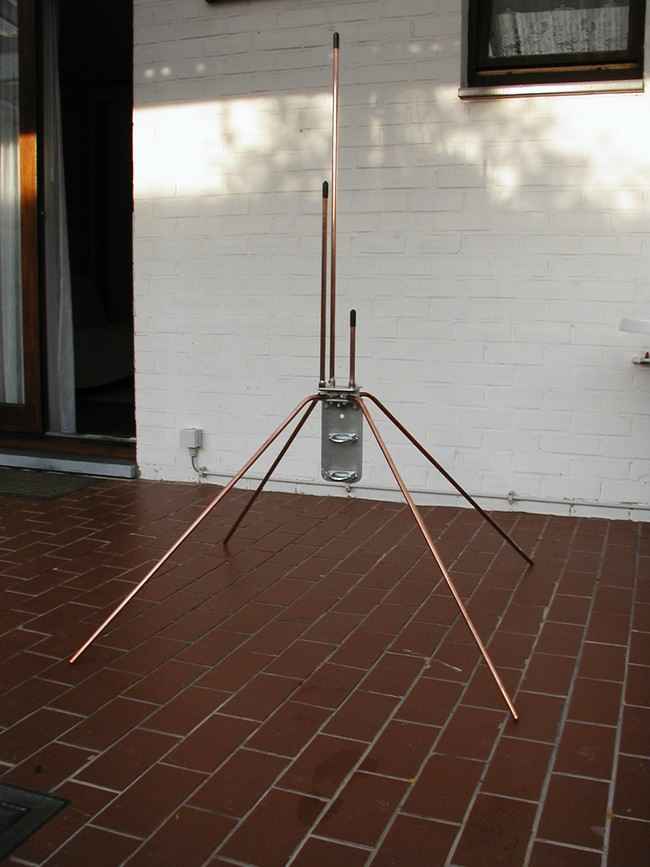

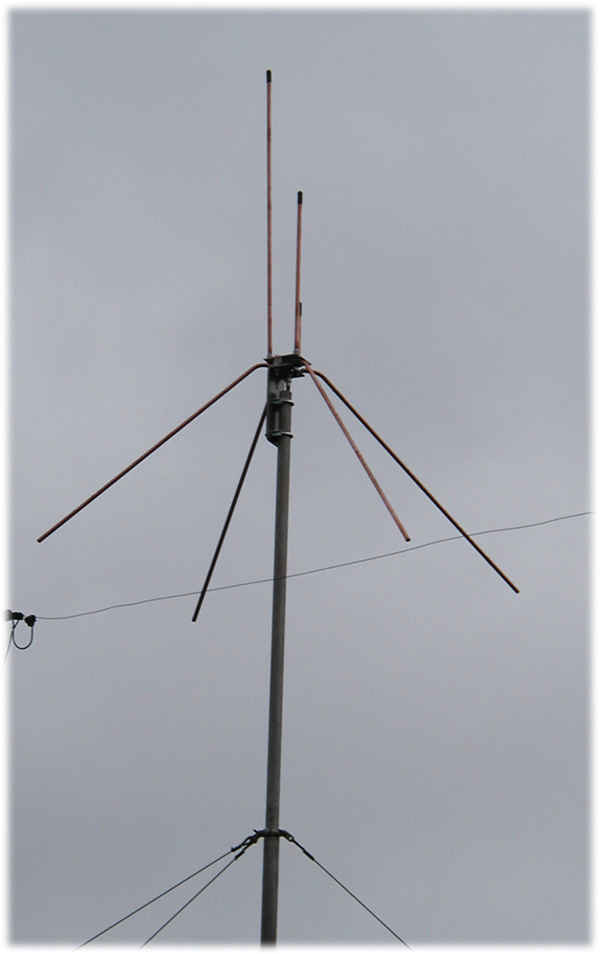

Voici l’antenne terminée.
