Vraiment, par le froid polaire des dernières semaines, les longues stations dans le shack étaient éprouvantes.

Pour une écoute confortable dans la salle de séjours, un aérien digne de ce nom était nécessaire, ne fut-ce que pour suivre les allées et venues des copains sur la bande 2 mètres.

Une fois le bon temps revenu, la fée du logis souhaite ne plus voir ces engins disgracieux à ses yeux.

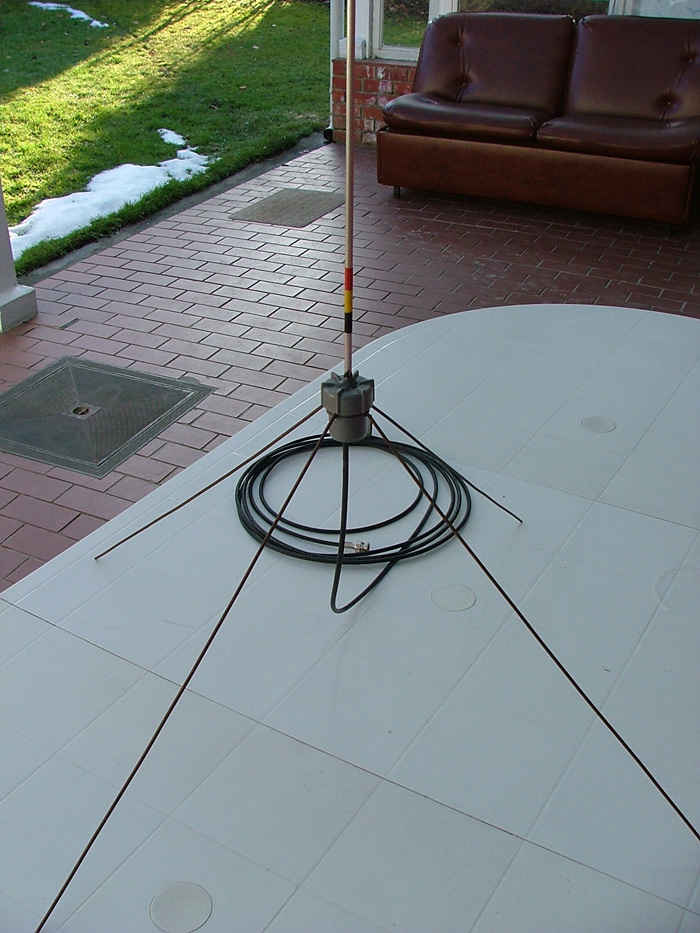

Un système de pose rapide a donc été installé, avec l’avantage d’accueillir toutes les antennes déjà construites pour le « portable ».

L’antenne.

  Une tige d’aluminium de 6 mm de diamète.
  Deux mètres de fil de 3 mm de diamètre ( ici du cuivre écroui ).
  Un bouchon en PVC pour tube de 32 mm.
  Un manchon en PVC de 32.
  Un tube de 32 renforcé en PVC.
  Deux écrous de 6.
  Deux rondelles de 6.
  Un soulier de câble.
  Du câble RG58.
  Une BNC.
  De la colle époxy.

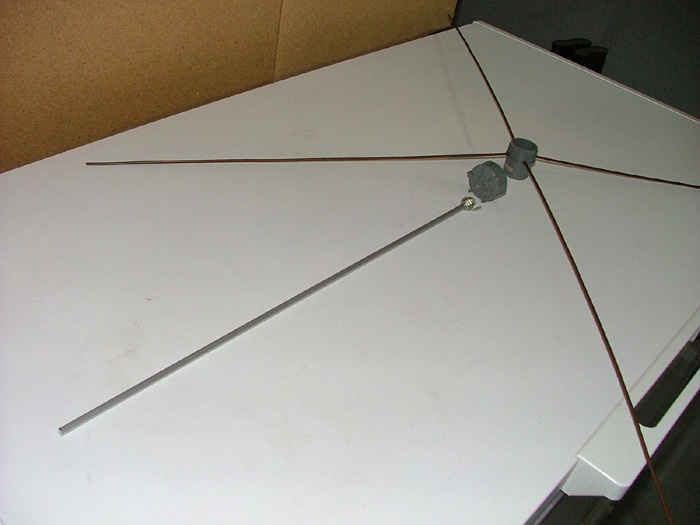

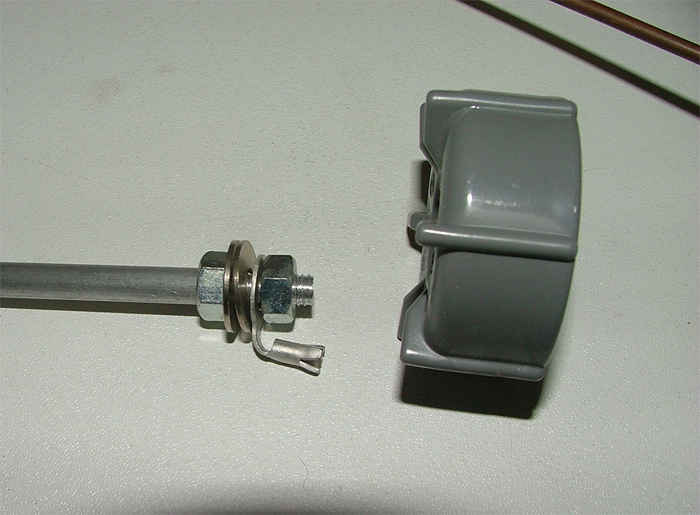

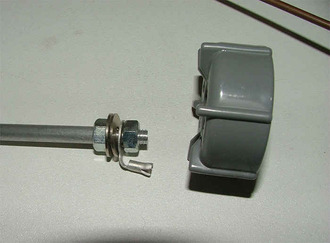

Commençons par fileter une extrémité de la tige l’alu, sur une longueur convenable pour recevoir deux écrous, deux rondelles, et le soulier de câble.

Coupons-la de manière à mesurer 50 centimètres au dessus du soulier.

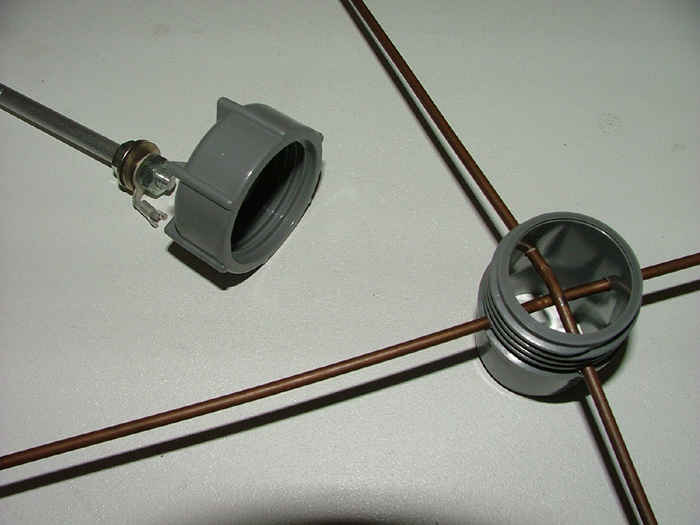

Dans la partie inférieure du bouchon, perçons 4 trous de 3,5 pour le passage des radians.

Un trou de 6mm au centre du bouchon.

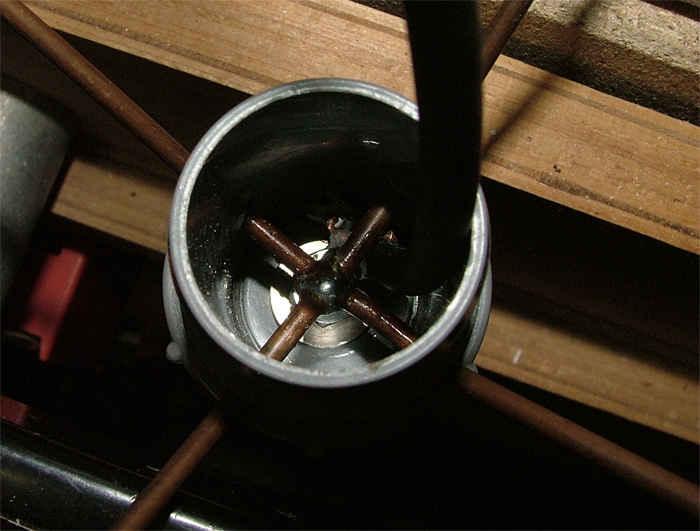

Deux morceaux d’un mètre de fil de 3mm sont introduits, centrés, et brasés à l’étain avec la tresse du câble coaxial. Il sont ensuite pliés à environ 135 degrés par rapport au fouet, soit 45 degrés avec le mât.

L’âme est brasée sur le soulier de câble, placé sur la tige l’alu de 6mm. Les écrous sont serrés sans bloquer.

Le bouchon est alors vissé sur sa base, et réglé de façon à éviter le court-circuit du coax.

Bloquer alors le fouet par l’écrou supérieur.

S’assurer à l’ohmmètre du parfait isolement des conducteurs du câble.

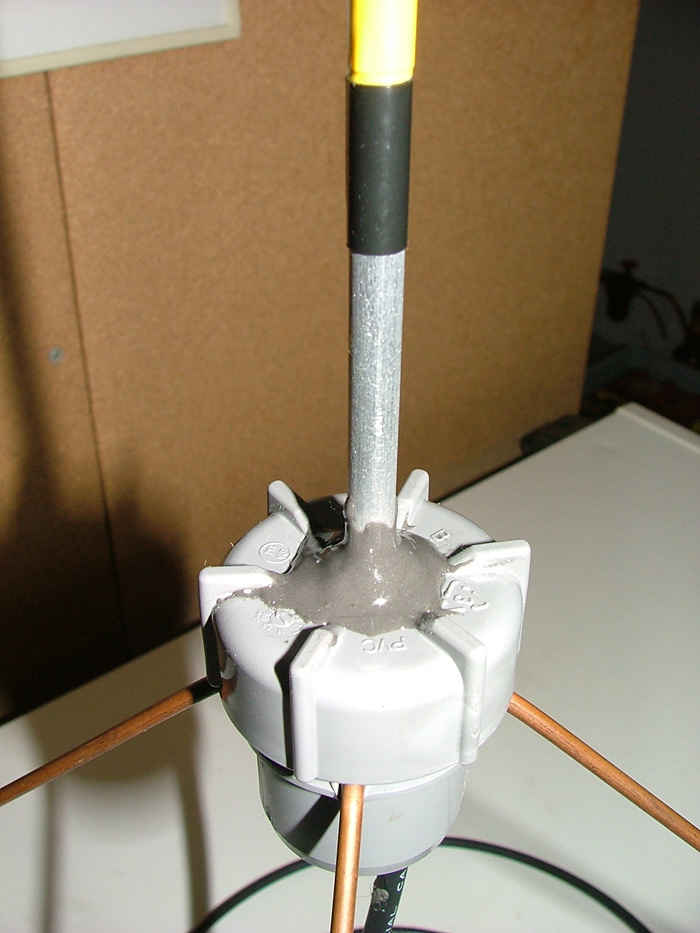

Retourner l’antenne et laisser dégouliner un peu colle époxy dans la cavité, sur l’écrou du fouet et la partie dénudée du câble. On évitera ainsi la corrosion.

Après durcissement, procéder à l’étanchéité de la partie supérieure avec de la colle.

Sertir la BNC à l’extrémité du câble.

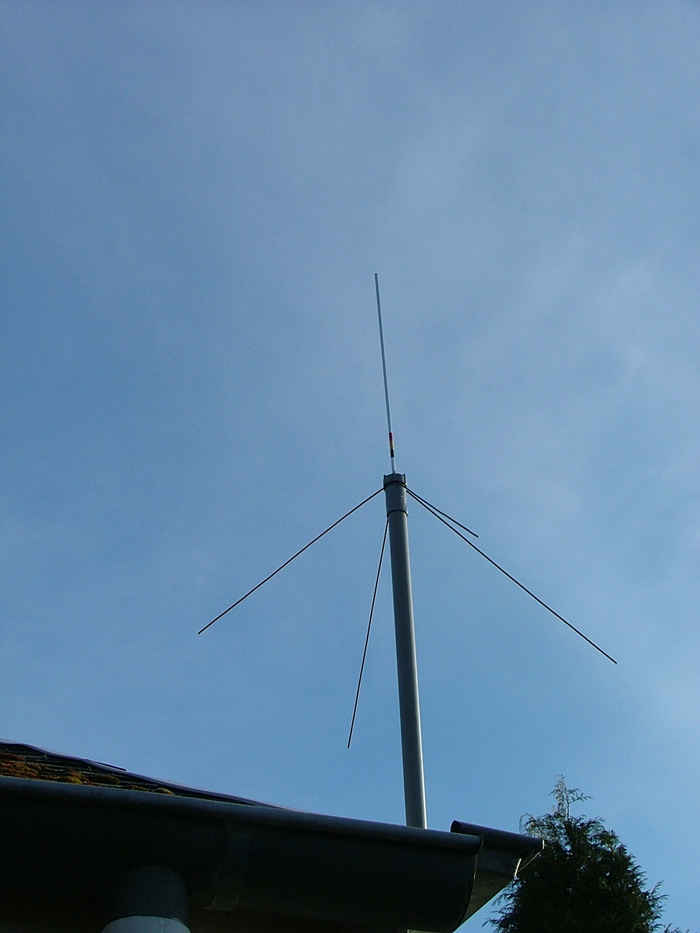

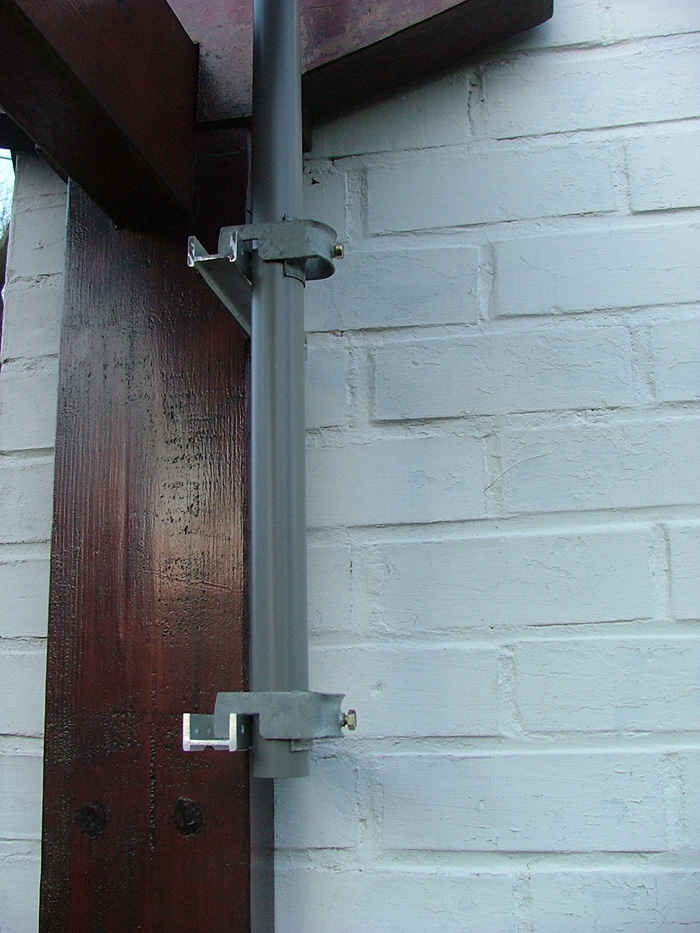

Après avoir enfilé le coaxial dans la section de tube renforcé, il reste à amarrer le mât par un système rapide quelconque.

Au besoin, l’accord parfait est obtenu par la taille du fouet, en opérations successives.

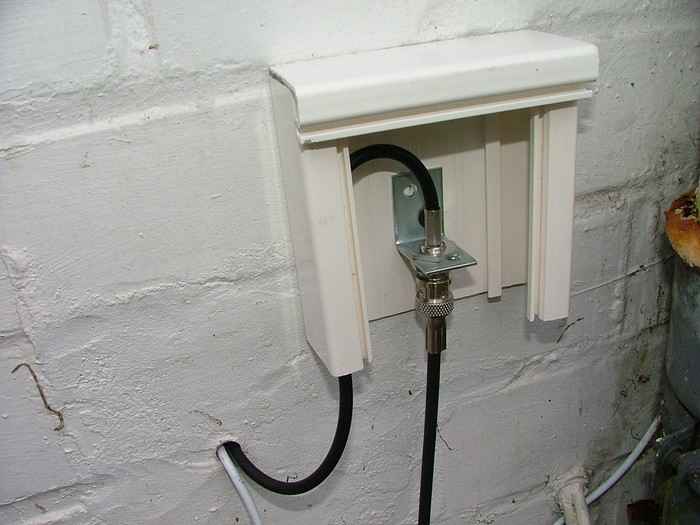

Une section de RG58 est posée une fois pour toutes au travers du mur de la maison.

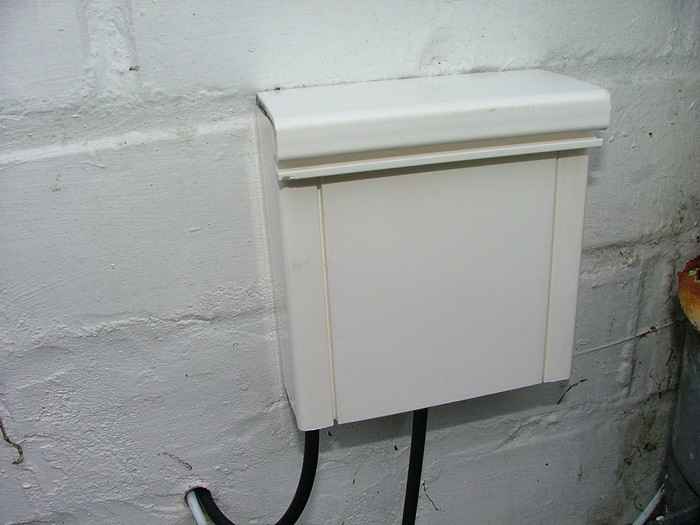

Un connecteur femelle BNC est abrité dans une petite niche fabriquée dans de la goulotte « Legrand ».

Les connecteurs des différents aériens utilisés y sont branchés à volonté.
