Un dispositif d’estimation rapide du pH.

Article publié le mercredi 19 avril 2006.


Ceci n’est pas un appareil de mesure précis, mais il est capable de vous donner une idée de la qualité de votre eau.

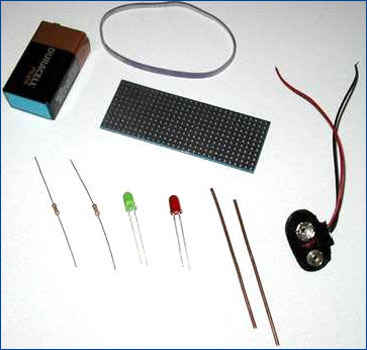

Il faut rassembler :

Une plaque isolante perforée.

Une diode LED verte.

Une diode LED rouge.

Une résistance (1/4 W) de 100 ohms.

Une résistance (1/4 W) de 1000 ohms.

Une pile de 9 volts et son connecteur.

Quelques bouts de fil.

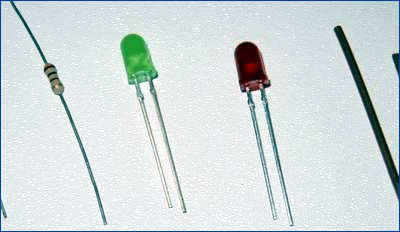

(JPG) (JPG)

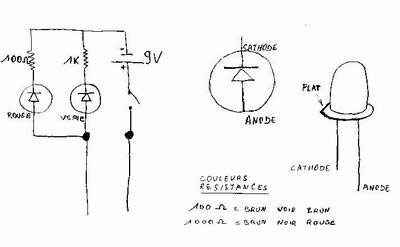

Le schéma :

(JPG) Pour ceux qui n’ont aucune approche de l’électronique, la diode LED a deux électrodes, l’anode et la cathode. La cathode est reconnaissable par le fil le plus court et est du côté du plat de la diode.

Vous pouvez améliorer votre réalisation en incorporant le tout dans un petit boîtier ou un morceau de tube PVC sanitaire de 32 mm. Un interrupteur est utile si les sondes risquent de rester longtemps en contact avec un élément conducteur, la pile dans ce cas se décharge. Le cuivre immergé dans l’eau est sans danger vu la brièveté de la mesure.

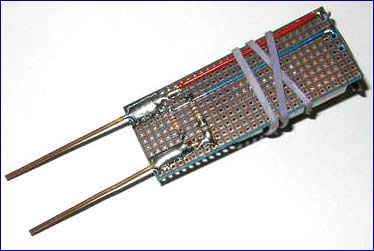

(JPG)

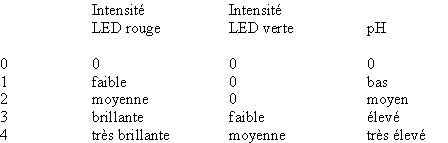

Mon eau de pluie allume légèrement la diode rouge, par contre l’eau de conduite (pH 8) illumine les deux diodes à plein rendement.

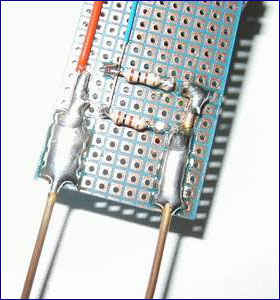

(JPG)

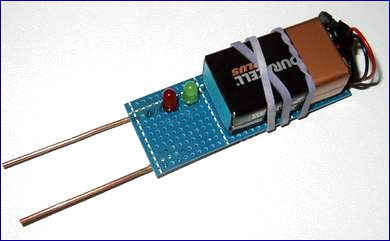

(JPG) (JPG)
