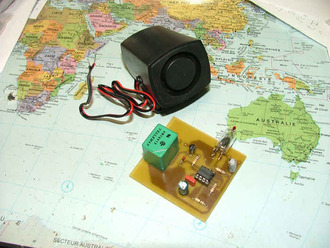

Une sirène hurle dès que l’on redresse la moto, 105dB suffisent largement à attirer l’attention !

Très simple, quelques composants, elle n’en demeure pas pour autant moins efficace.

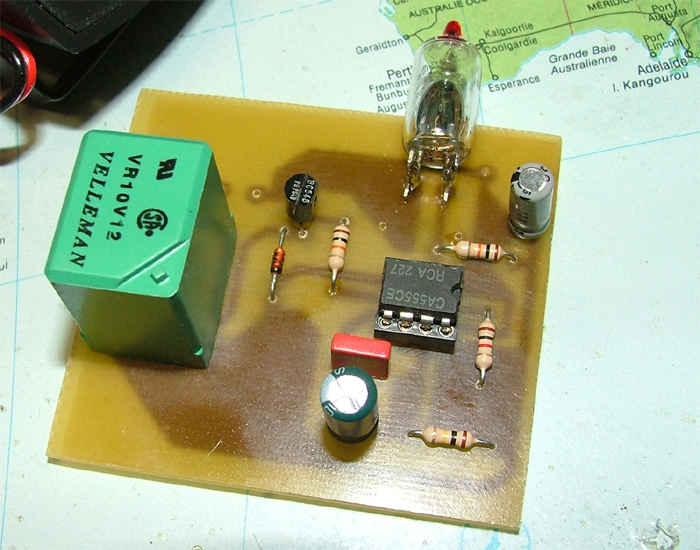

Le montage est axé sur le célèbre circuit NE555.

La liste des composants :

  R1 et R4 = 10K
  R2 = 100K
  R3 = 1K
  C1 = 10µF 25 volts
  C2 = 100µF 25 volts
  C3 = 100nF
  T = BC547 - 548 - 549
  R = relais 12 volts
  F = fusible 250 mA et son support
  S = sirène miniature
  Circuit intégré NE555 et son support 8 pattes
  Diode 1N4148
  Interrupteur
  Coffret

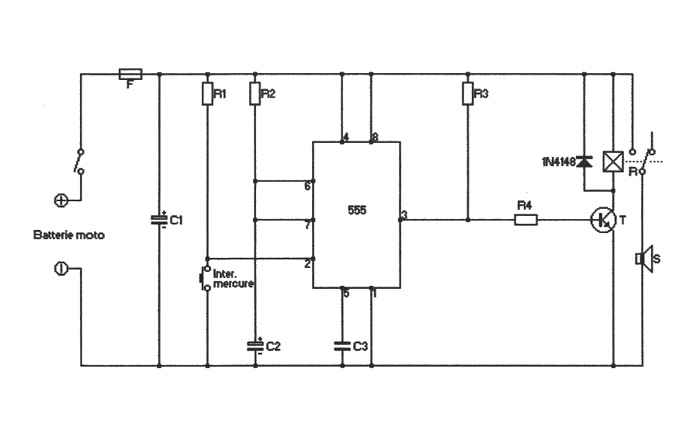

Le schéma.

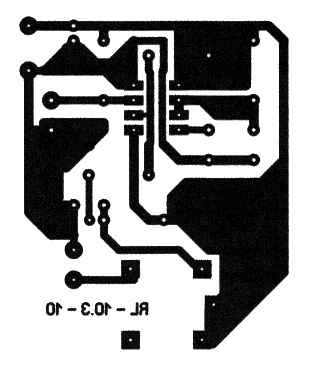

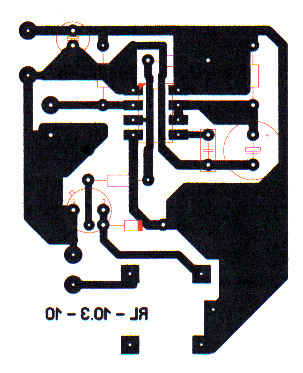

Le typon et l’implantation des composants.

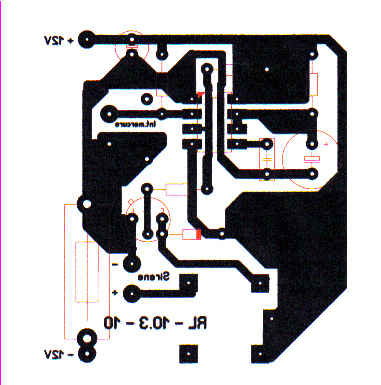

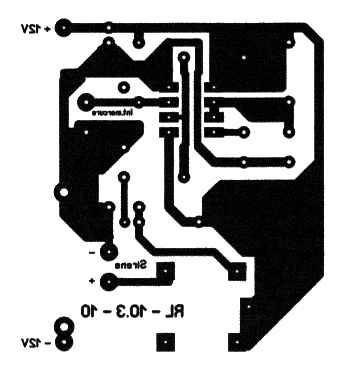

Typon et implantation avec fusible sur la platine.

Le coffret abritant l’électronique peut être placé sous la selle.

Il vous appartient de déterminer où dissimuler et comment mettre votre alarme en service. Le choix de chacun doit rester confidentiel !

Quelques solutions :

Un interrupteur caché, un interrupteur à clé, un interrupteur électronique à clavier, une commande infra rouge, une télécommande radio, un interrupteur à lame souple et son aimant, un switch derrière une vis postiche, etc....

Consommation en veille = 20 mA, en alarme = 160 mA

Afin d’arriver à incorporer le montage dans un coffret Teko P1, une modification s’impose.

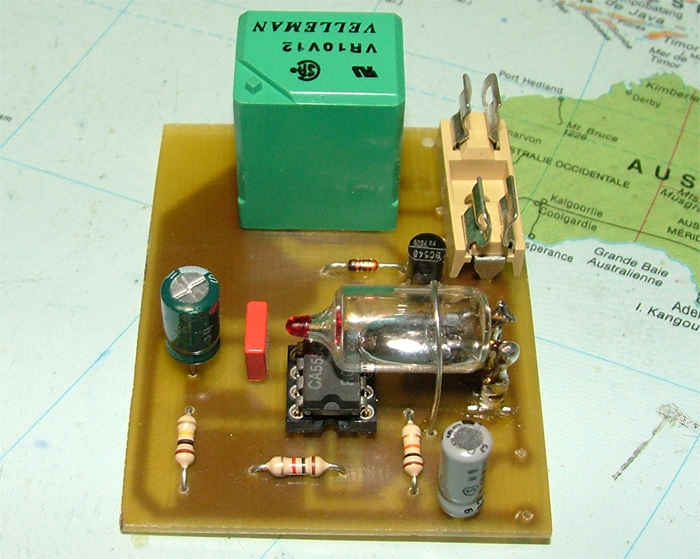

Le fusible a été ajouté sur le circuit.
