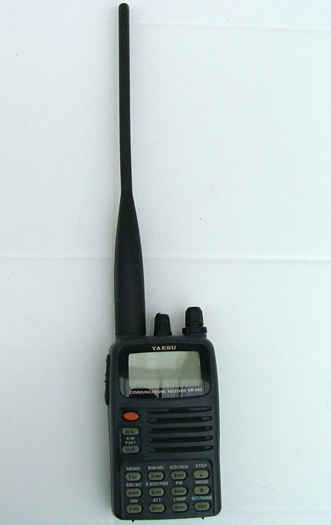

Ce bijou issu de la technologie moderne est apparu fin 2003.
Une station de réception complète de la taille d’un paquet de cigarettes.
Ne pouvant cependant rivaliser avec un véritable récepteur décamétrique haut de gamme, il reste néanmoins un compagnon de tous les jours, fidèle et bien sympathique, aux possibilités étonnantes.

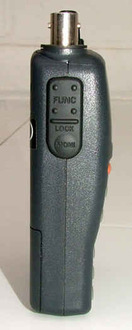

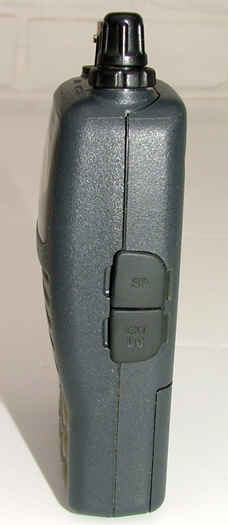

Très résistante, la coque est fabriquée en polycarbonate, idéal pour les activités de plein air.
Toutes les informations pratiques sont données ici, dans le manuel en français.

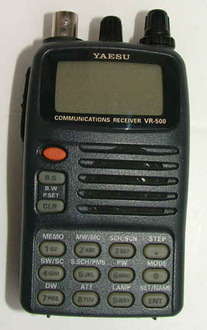

Une couverture générale de 100 KHz à 1,3 GHz, tous modes : AM, FM large et étroite, BLU et CW.

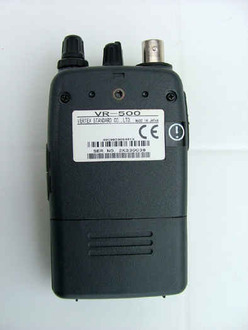

Alimenté par deux piles ou accumulateurs AA, son autonomie est confortable. La consommation en veille est de 15 mA en mode économiseur et de 115 mA en réception.
Pour le véritable amateur d’écoute, le bouton cranté du VFO est désagréable à manipuler, mais la proximité des autres commandes de petite taille n’offrait que cette solution pour le maintenir en position.
Heureusement, les fréquences peuvent être introduites au clavier, et affinées à l’aide de ce bouton, ce qui en réduit l’usage.
Les pas de balayage sont de 0,05 - 0,1 - 1 - 5 - 6,25 - 9 - 10 - 12,5 - 15 - 20 - 30 - 50 et 100 KHz.

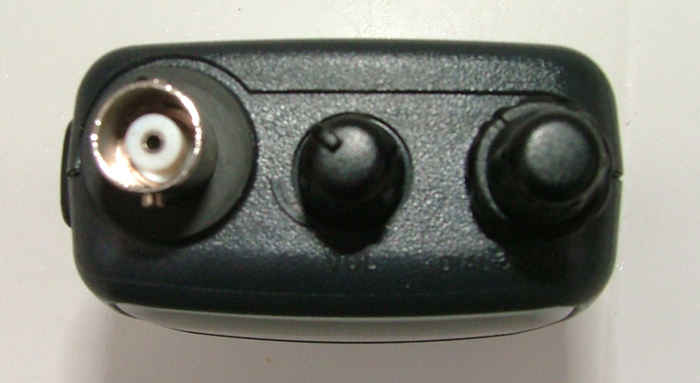

Une prise d’antenne BNC accepte tout type d’antenne 50 ohms.
Mais plutôt qu’un long discours, jugez plutôt vous même par le biais de cette petite vidéo, un petit clin d’œil à ceux que se reconnaîtront !
Le récepteur est posé à 15 centimètres du PC de montage vidéo, la ventilation renforcée affecte le son d’un léger souffle.
Cliquez sur l’image.
Bonjour sak29,
Cela dépend des utilisations que tu en fais. Tu as deux types d’antennes : les directionnelles et les omni directionnelles.
Les omnidirectionnelles te permettent de recevoir les ondes de n’importe quelle direction. Leur gain est de 0dB : elles rayonnent l’énergie partout (360°) de manière plus ou moins uniforme.
Les directionnelles concentrent les ondes sur un secteur angulaire comme le miroir convexe d’un spot lumineux. L’énergie n’est plus dispersée partout, mais concentrée dans une direction. La portée et la sensibilité est augmentée (gain de quelques dB selon le type d’antenne).
En omnidirectionnelle, en antenne fixe, tu as la GP 1/2 ou 1/4 onde qui t’offrira de bonne performances. Tu devras la monter sur mat. Elle doit être placée en hauteur. En voiture, tu as toutes séries d’antennes à base magnétique 1/4 onde VHF 5/8 UHF, ... Je possède celle-ci pour le mobile : http://www.cbplus.com/cat/product739/product_info.html . Je dois dire que j’en suis très content. Mais bon, je n’ai jamais tenté de capter l’ISS.
Tu as aussi le dipôle : deux brins 1/4 ou 1/2 onde à 180°. Celle-ci envoie des fronts d’ondes planes selon la théorie.
En directionnelle, la YAGI. Au plus tu augmentes le nombre d’éléments, au plus elle sera directive. Des plans sont disponibles sur le web selon la fréquence de travail. La fabrication maison est la moins couteuse. Tu peux bricoler de très bonnes avec peu d’outils, ce qui est mon cas. Mais la finition sera bien meilleure avec un petit usinage. Malheureusement, je ne possède pas d’atelier comme tel. Mais on se débrouille. Y a aussi la QUAGI, ... fin, le web te renseignera un tas d’antennes. La YAGI est la plus courante. Ces antennes sont dites aussi fixe : tu dois la placer sur un mat en hauteur à au moins la longueur d’onde de toute obstacle (le sol compris).
En portatif, ben, tu peux toujours utiliser une téléscopique que tu "tailleras" à la bonne longueur d’onde : 1/4 onde. Je vois pas trop ce que tu pourrais faire d’autre. Mais ce sera bien mieux que la raccourcie d’origine.
Pour ISS, je n’ai jamais chercher à la capter. La station émet en VHF. Elle vole entre 160 de 460 km au dessus de ta tête. A ce moment, elle est à vue. Pour moi, à cet instant précis, un portatif équipé d’1/4 onde est capable de la recevoir. Pour moi, établir un contact VHF de 100 à 200 km à vue n’est pas un miracle. Par contre, la difficulté c’est d’être calé sur la bonne fréquence au bon moment. De plus, le signal est très variable suite à l’effet Doppler (décalage en fréquence) et d’autres phénomènes. Tu ne le recevras pas très longtemps non plus. Mais c’est pour moi possible, mais très hasardeux. Mais tu n’imagines pas les portées de fous que l’on peut réaliser rien que par le fait d’être à vue avec peu de puissance : tu n’as pas d’obstacles. C’est d’autant plus véridique en montant en fréquence (UHF et SHF). L’écran créé par les couches ionisées vis-à-vis de l’espace s’atténue en augmentant la fréquence. Il devient perméable en VHF et l’est quasiment en UHF. Mais il sera toujours présent.
Cependant, pour capter l’iss, il faut que tu sois juste en dessous. Dès qu’elle se cache derrière l’horizon, c’est fini. Pour améliorer la réception, il te faut une directive à plusieurs éléments. Certains utilisent même des paraboles motorisées qui suivent la trajectoire de la station.
Voila
Bonjour Pop,
Effectivement j’ai reconnu pas mal de potes et même moi semble t’il . Belle petite machine .
Marc.
Bonjour,
Vous trouverez le fichier convoité dans la rubrique Radio / Documentation.
Vous pouvez aussi cliquer sur le mot « ici » dans le texte de cette page, mais pourquoi faire simple quand on peut faire compliqué ;-)
Bien à vous.
