Une antenne cadre.

Article publié le lundi 17 avril 2006.


(JPG)

Cette antenne permet de capter confortablement les ondes moyennes et les bandes amateurs jusqu’à 80 mètres.

Relativement simple à réaliser, elle demande les composants suivants :

Un condensateur variable à deux cages ( 2 X 500 pF ). Un commutateur 2 circuits / 3 positions. Du fil ( j’ai utilisé du fil isolé de 6/10mm ). Quelques chutes de bois. Un peu de soin.

JPG - 48.2 ko

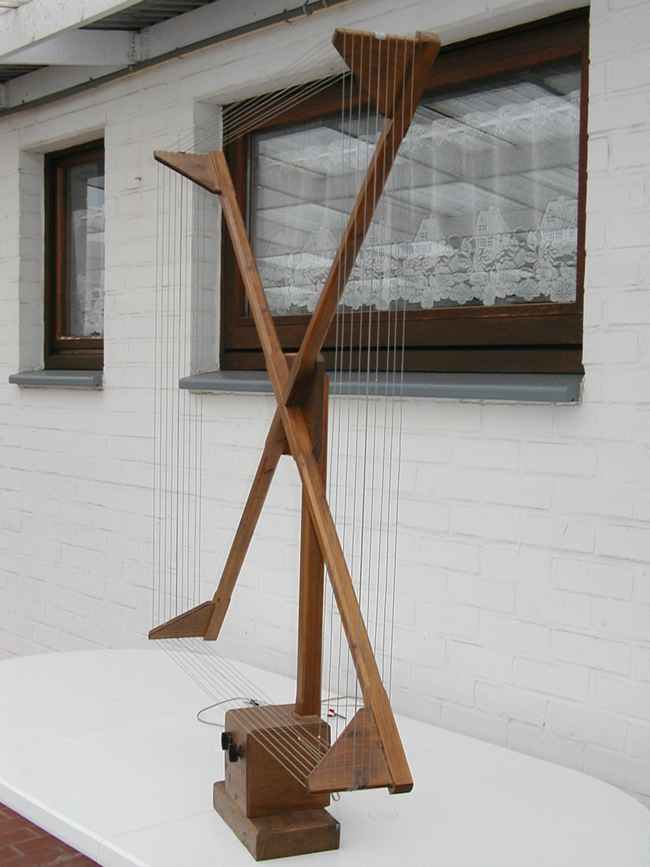

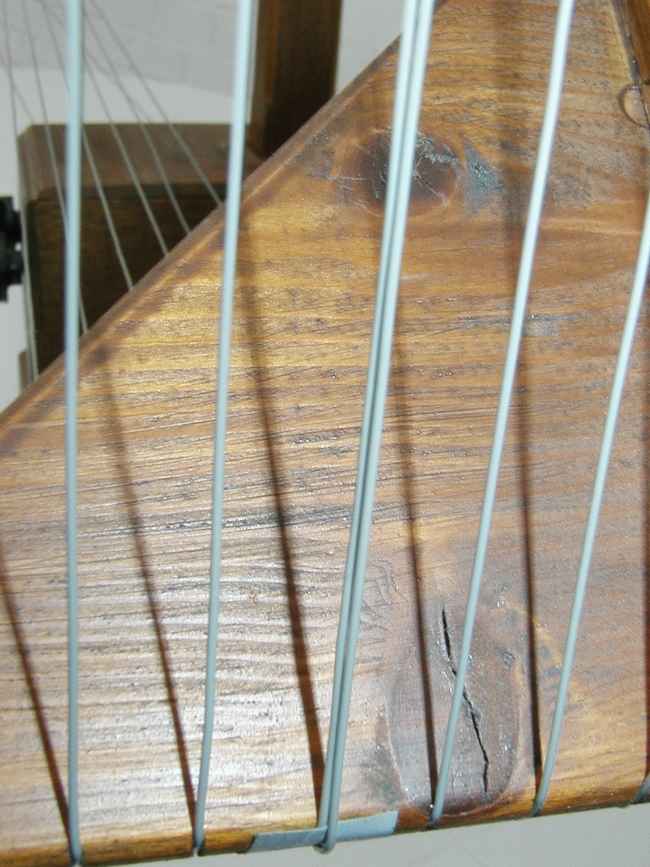

Le cadre est constitué de 9 spires. Une spire de couplage est ajoutée par dessus. Les côtés de la bobine ainsi constituée mesurent 1 mètre.

JPG - 84.7 ko

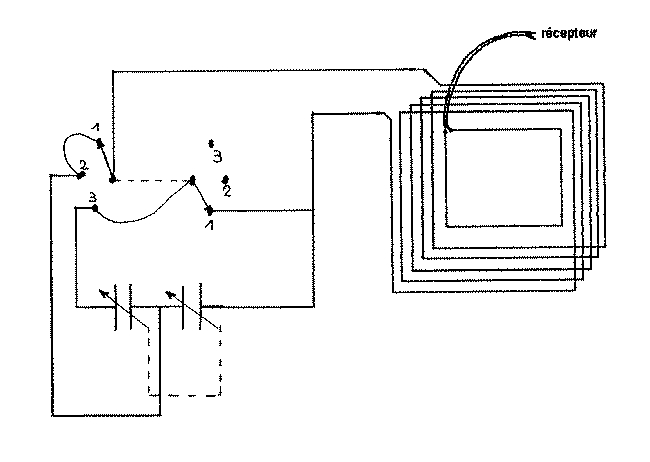

Suivant la fréquence à exploiter, le commutateur permet de choisir 3 valeurs de condensateur variable :

1000 pF. 500 pF. 250 pF. Le réglage du condensateur est pointu, mais terriblement efficace, le S-mètre du récepteur fait un bond lorsque la bonne valeur est obtenue. Il est indispensable de retoucher le réglage à chaque station entendue.

Le fil employé pour la liaison au récepteur n’est pas critique, ici du côte à côte ou scindex pour nos amis français.

Bonne bidouille.
