Mon premier labo.

Article publié le mercredi 19 avril 2006.


Pourquoi ai-je conservé cet engin ? Sans doute par mélancolie.

Je sortais de l’enfance. En cette période d’après guerre, de vaches maigres, la débrouille était reine. Cette boîte à bons souvenirs fut fabriquée avec les moyens du bord, de la récupération. C’est grâce à elle que j’ai fait mes premières expériences.

(JPG)

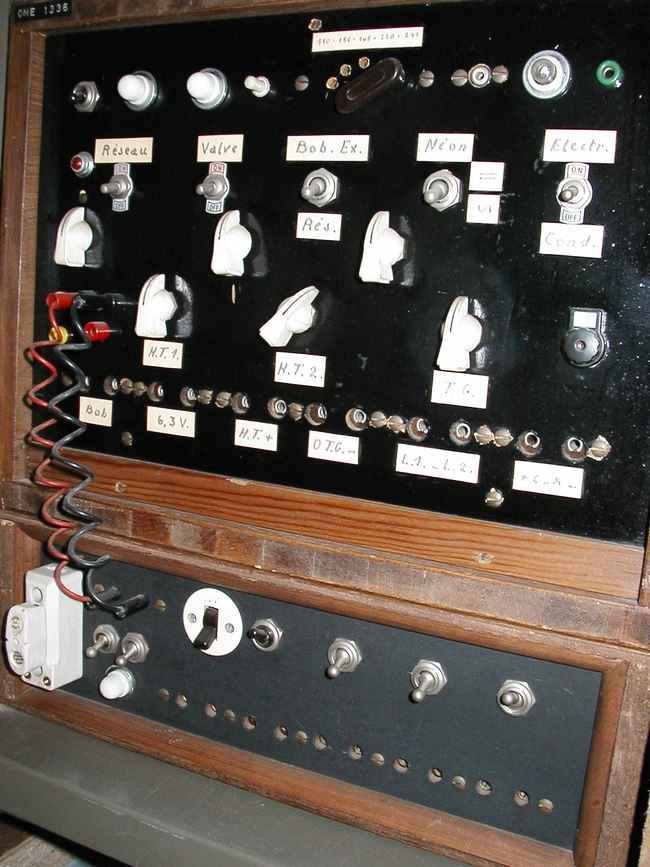

Le socle contient la section distribution courrant alternatif secteur. L’élément supérieur enferme l’appareillage élémentaire du parfait petit dépanneur !

(JPG)

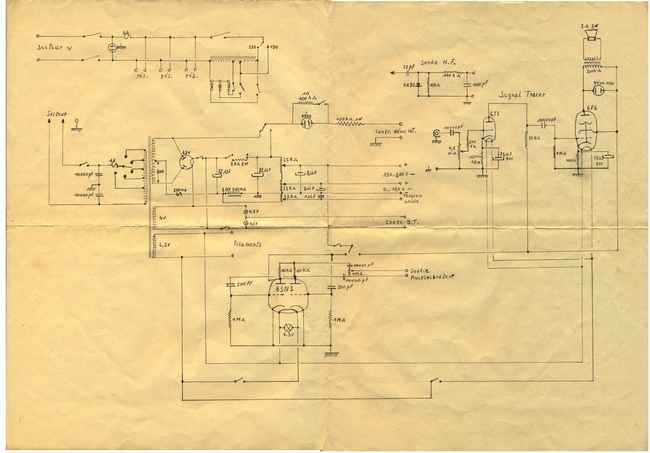

Le schéma original d’époque !

(JPG)

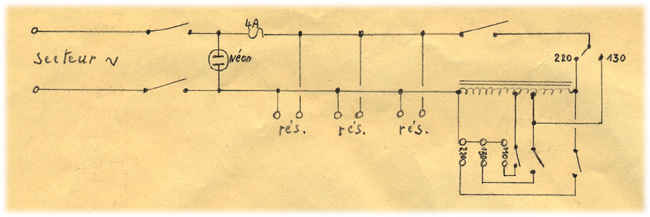

Distribution du courant secteur.

(JPG)

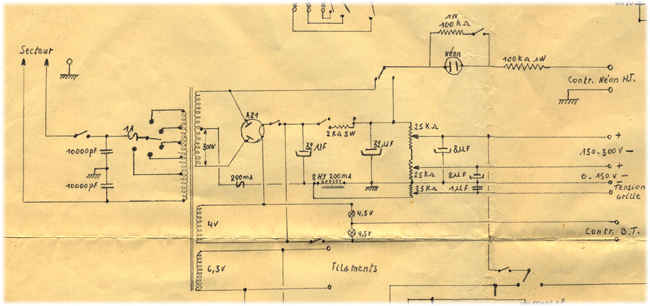

La partie alimentation permet les fonctions suivantes :

Obtenir deux tensions anodiques différentes.

Obtenir une tension négative de grille.

Alimenter une bobine d’excitation de haut parleur.

Distribuer la tension filament de 6,3 volts pour les tubes.

Contrôler les interruptions ou les courts circuits dans les faibles résistances. ( secondaire 4 volts du transfo avec les deux ampoules )

Contrôler les grandes résistances et les condensateurs. ( contr. Néon HT )

(JPG)

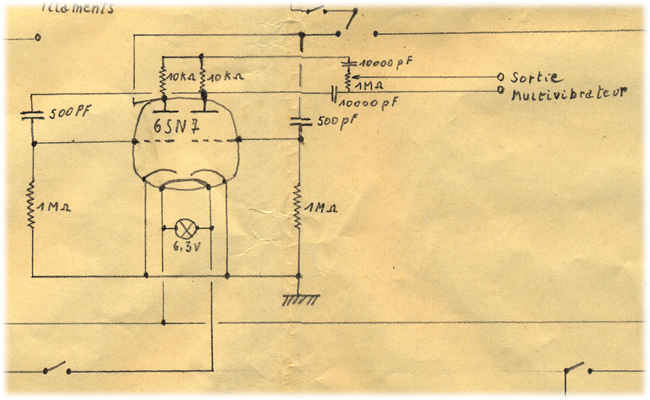

Le multivibrateur injecte un signal ondes carrées. Les harmoniques permettent de travailler tant en HF qu’en BF.

(JPG)
(JPG)

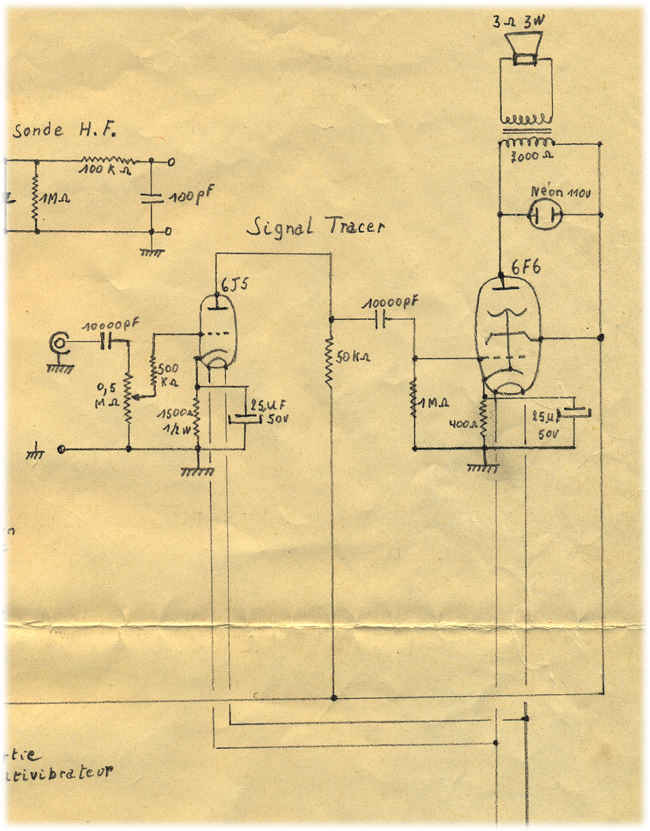

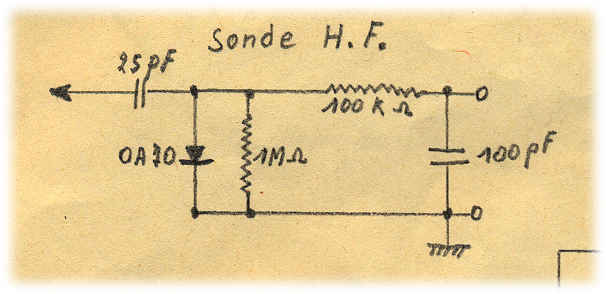

Et enfin le signal tracer aide à suivre un signal dans un récepteur radio défectueux. Pour la partie haute fréquence, on branche la sonde HF.

Plus tard, cette boîte « magique » fut complétée par un galvanomètre rudimentaire avant l’achat d’un multimètre.

C’était bien peu de choses, mais ça me suffisait, j’étais heureux.


15 mars 2009

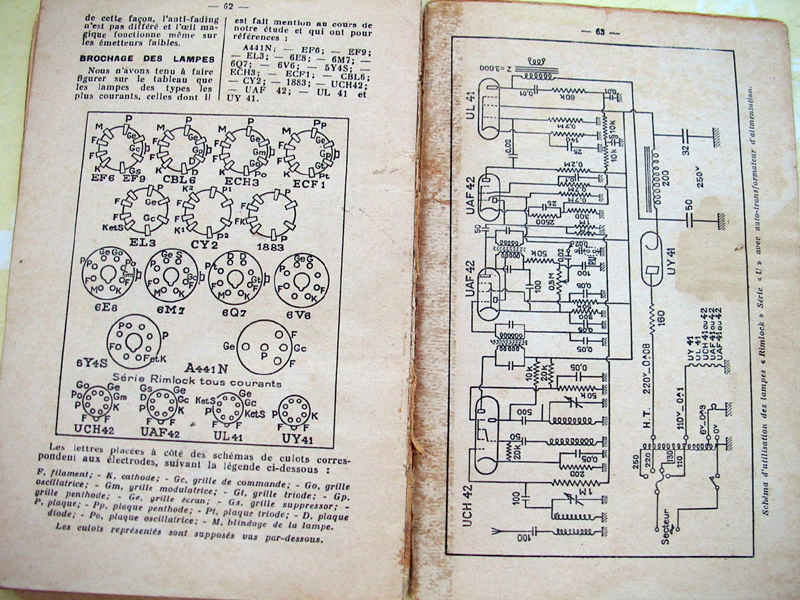

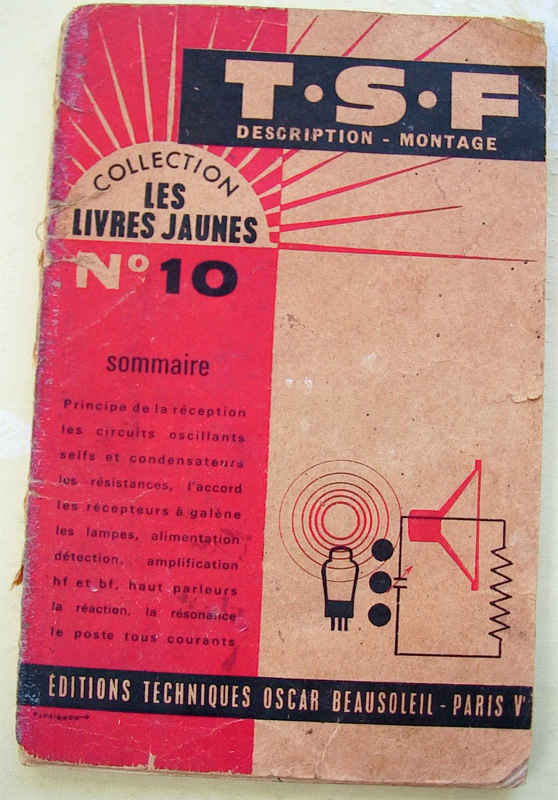

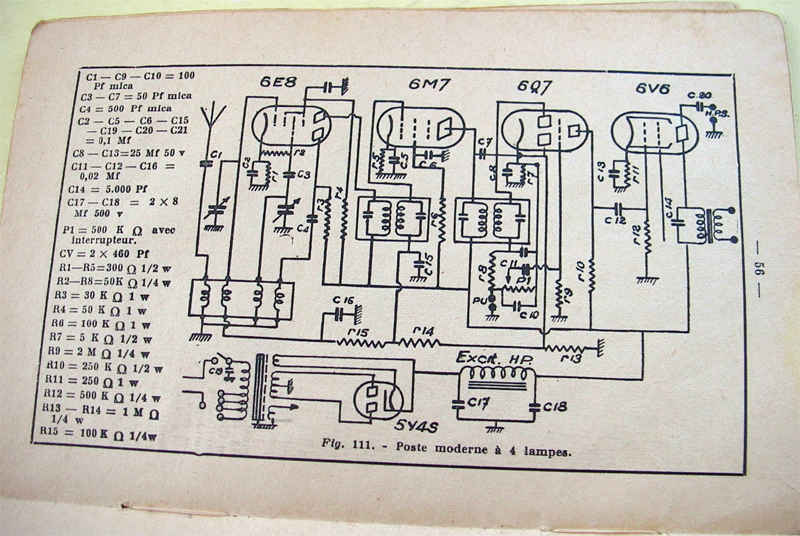

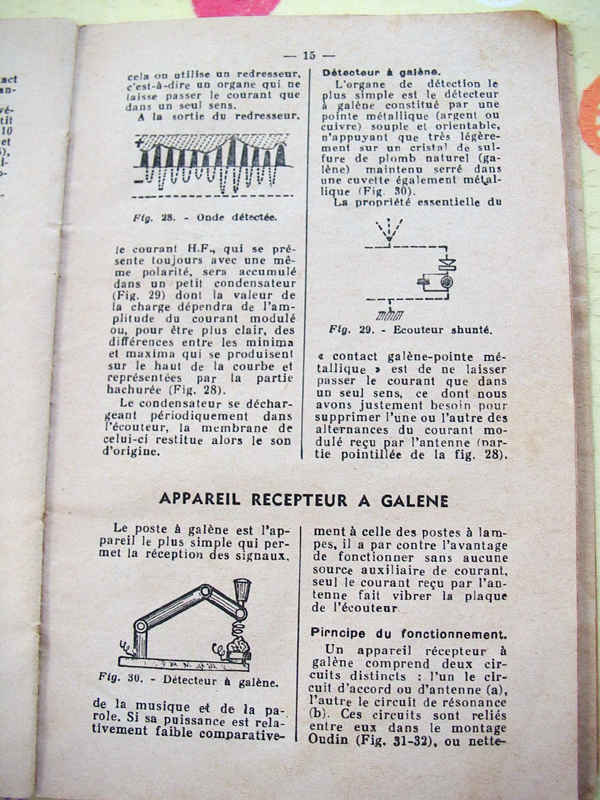

Notre ami Jacky nous confie quelques pages de son livre » TSF », évoqué plus bas dans les commentaires, merci à lui.
