Une balise de sécurité

Pour auto et moto
Article publié le dimanche 16 décembre 2012.


Sur la route, le fait d’être bien vu des autres usagers, assure la sécurité.

En cas de souci, la balise de signalisation que je vous présente ci après ne passera pas inaperçue.

Elle est réalisable pour moins de 25€

Le projet était bien engagé lorsque j’ai eu la bonne idée de feuilleter le catalogue de kits Velleman, la qualité des produits de cette firme n’est plus à démontrer.

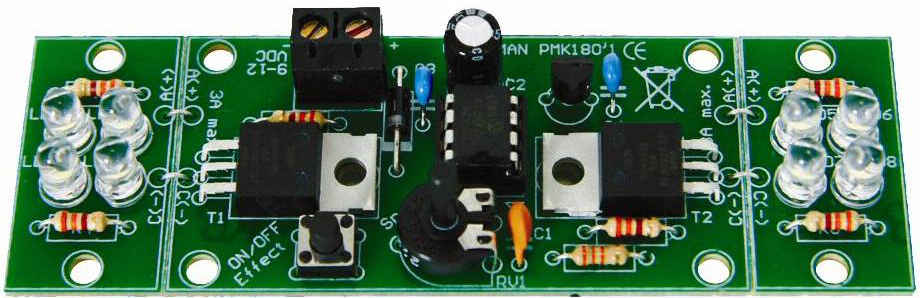

Alors, marche arrière toute et nouveau départ, le cœur du montage est offert par le kit MK180. Il produit 7 effets lumineux répartis en deux canaux supportant 3 ampères chacun, de quoi alimenter au moins 200 LED haute luminosité. La cadence des flashs est réglable. Le changement de séquence s’opère par un simple bouton poussoir, le dernier programme est conservé en mémoire lors de l’extinction.

JPG - 43 ko

http://www.velleman.eu/products/view/ ?id=379870

L’ensemble se compose du kit, dépourvu des deux parties sécables du circuit imprimé, seule la partie centrale est conservée. Elle alimente la platine de distribution, gravée selon un procédé habituel. Sur cette dernière sont implantées 8 LED par canal, en série par paire.

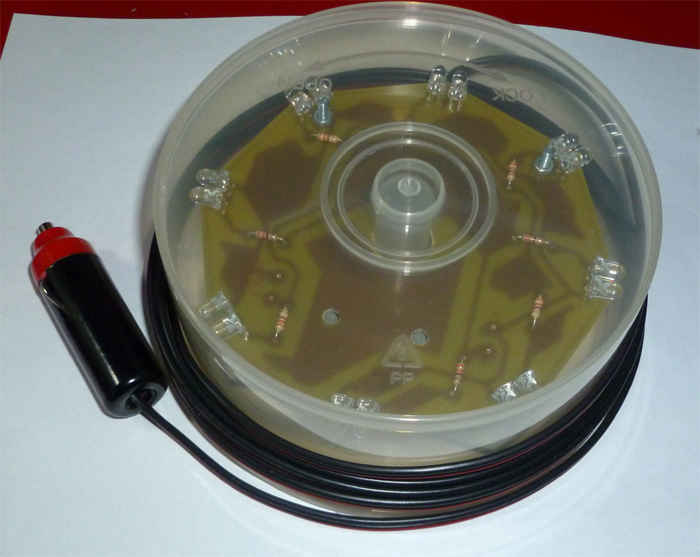

Le tout est logé dans une boîte transparente ayant contenu des CD.

JPG - 26.5 ko

Un câble muni d’une fiche 12 volts en émerge, une longueur de deux mètres est suffisante.

Ce dont vous avez besoin :

-  Un mini kit Velleman MK180
-  Un circuit imprimé ( A la limite, il peut être remplacé par une plaquette perforée câblée avec des fils ).
-  8 LED 20 candelas ( il y en a 8 dans le kit ).
-  4 résistance de 330 ohms ( 4 sont fournies dans le kit ).
-  Du ruban magnétique adhésif.
-  Quelques vis et écrous.
-  Un peu de fil genre sindex.
-  Une fiche 12 volts.
-  Une boîte vide de CD ou DVD.
-  Un petit passe fil en caoutchouc.

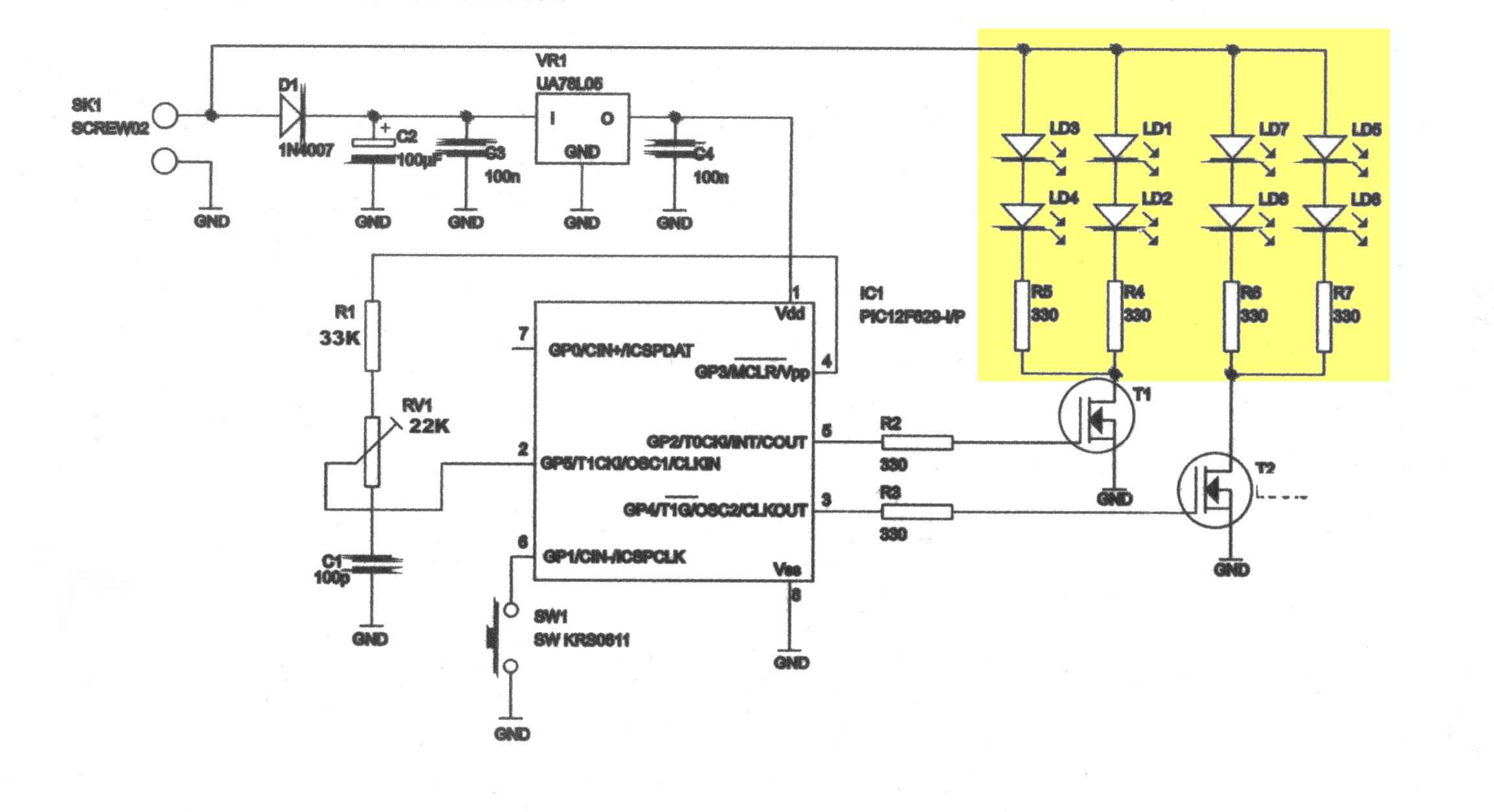

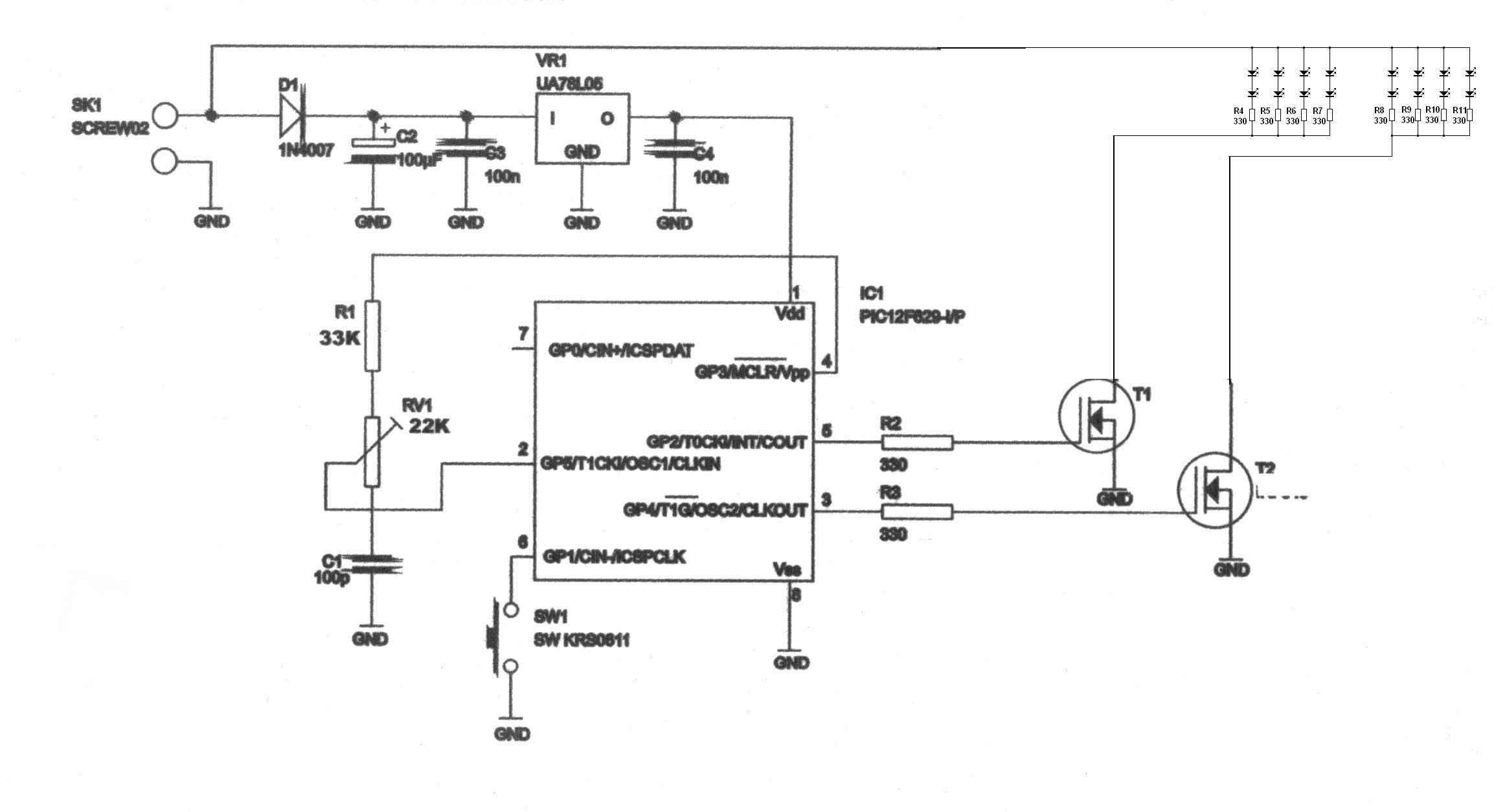

Le schéma :

JPG - 88.3 ko
JPG - 77.9 ko

La partie en jaune se trouve sur les parties enlevées au circuit imprimé. Elle est remplacée par la platine de distribution aux 16 LED qui composent la balise.

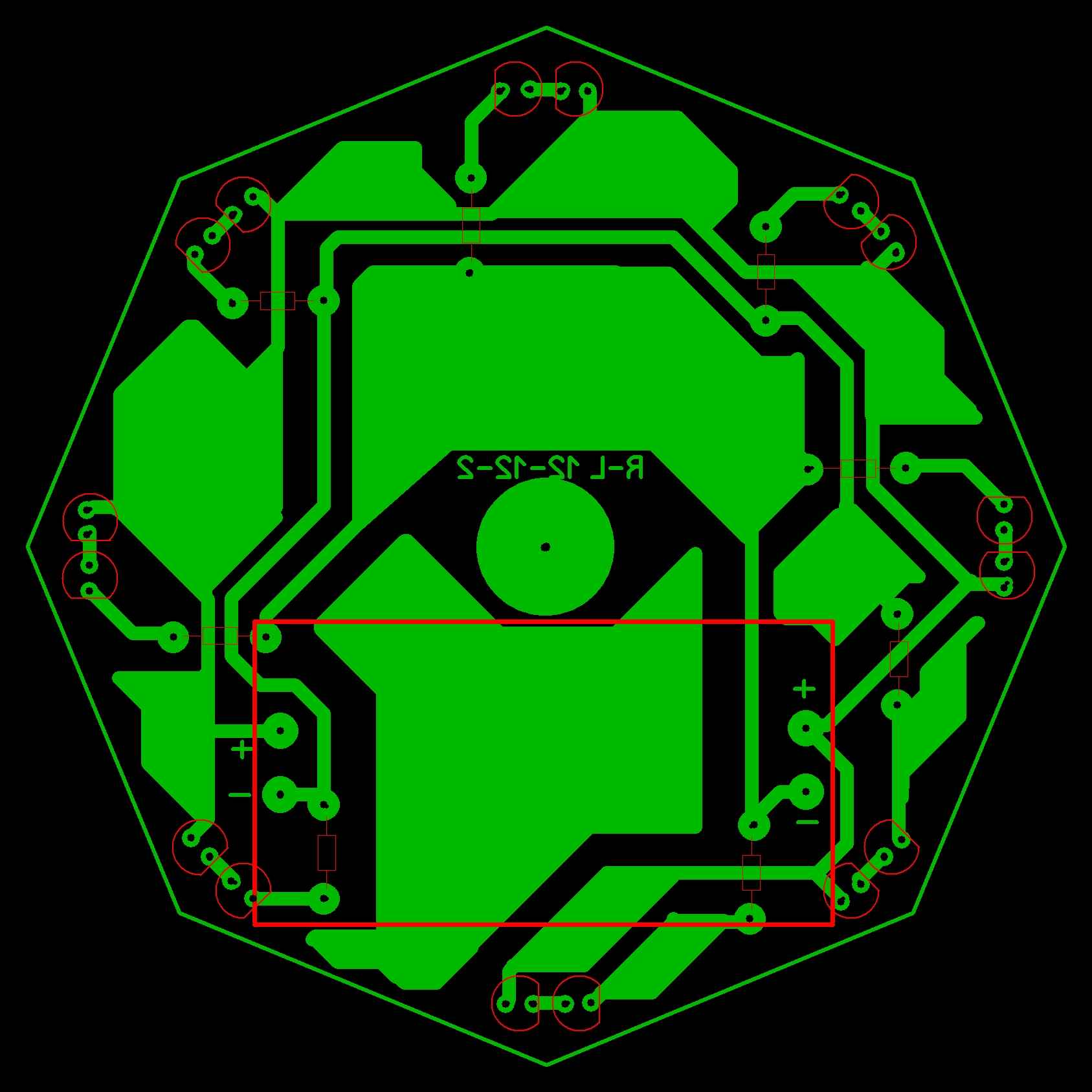

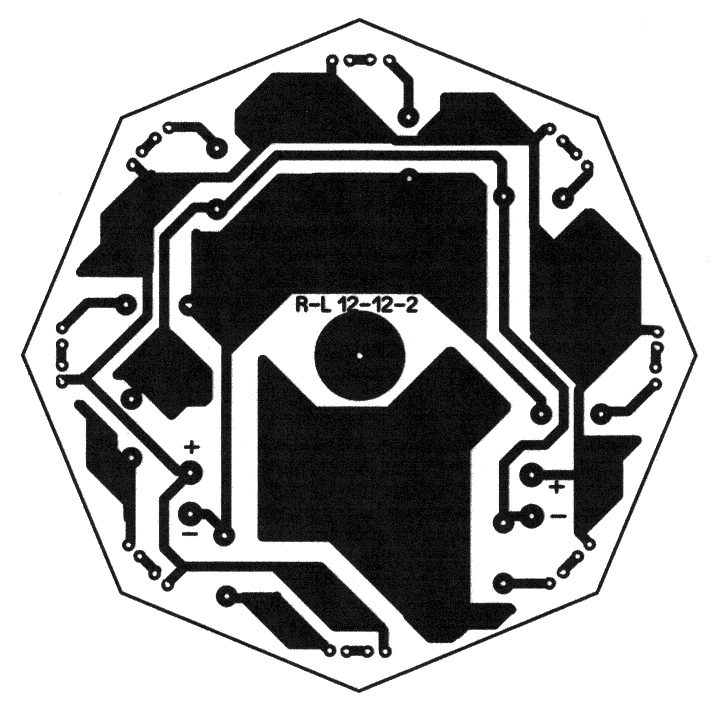

Le typon et l’implantation des composants :

JPG - 192.2 ko
JPG - 111.7 ko
Zip - 7.6 ko

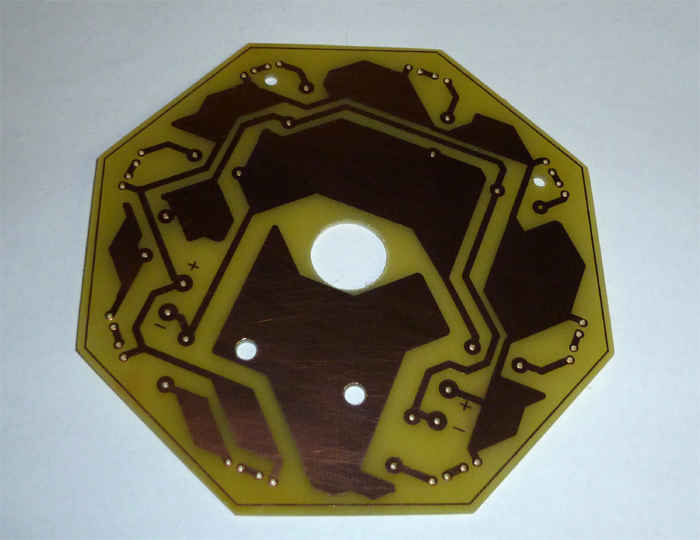

Le circuit imprimé :

JPG - 25.5 ko
JPG - 30.2 ko

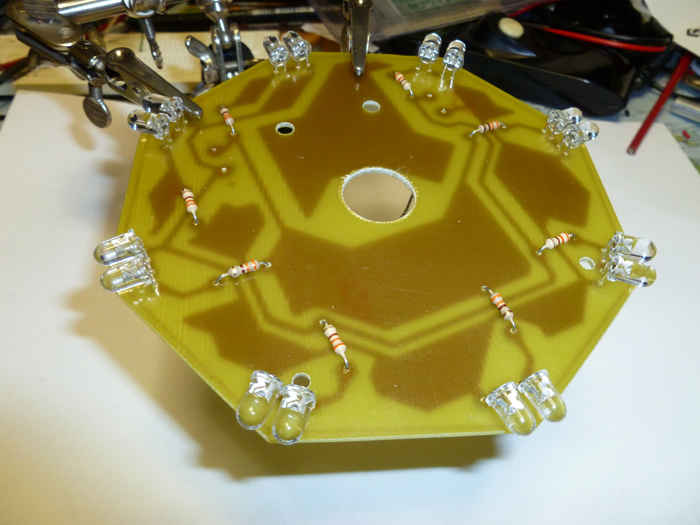

Il est confectionné de manière à orienter les diodes LED, deux par deux, sur 360 degrés

JPG - 24.9 ko
JPG - 32.2 ko

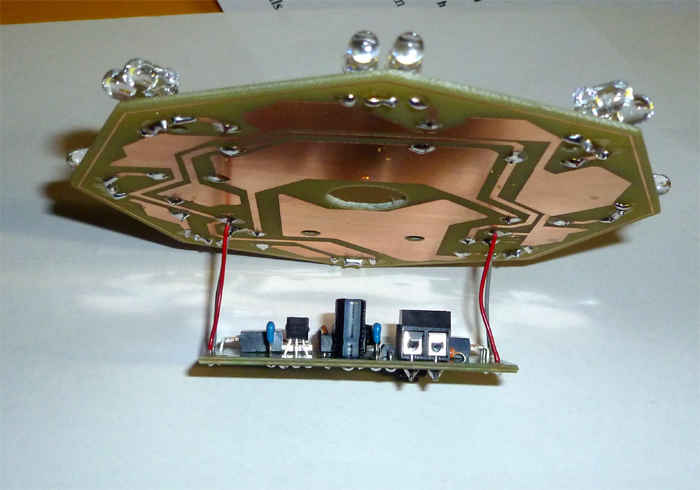

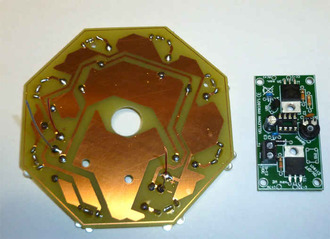

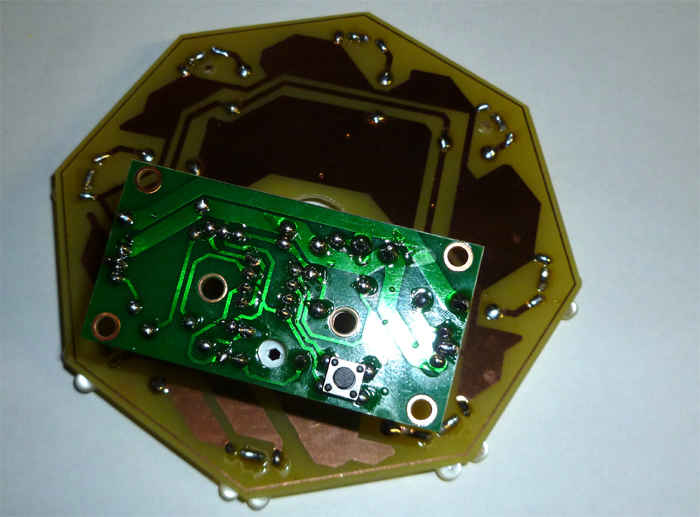

L’assemblage du kit ne présente aucune difficulté. Il est placé par-dessous la platine des LED.

JPG - 30.3 ko

L’interrupteur poussoir est soudé côté cuivre, il pourra ainsi être manipulé de l’extérieur, par un trou prévu dans le socle de la boîte.

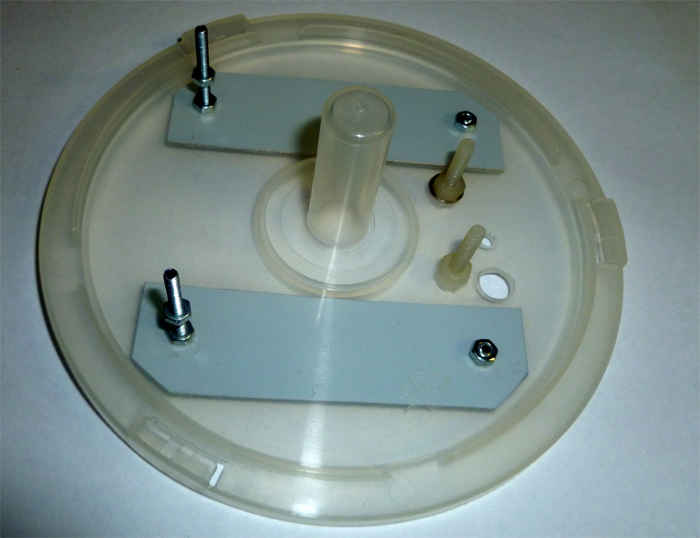

La semelle de la balise :

Pour son perçage, pointez les trous à l’aide du circuit imprimé perforé, posés sur le fond, avant d’implanter les composants. Il en résultera un travail de précision.

Il convient de lui donner une légère adhérence à la carrosserie ou partie ferreuse sur laquelle elle sera posée, ne fut-ce que pour résister au vent.

Elle pourrait être utilisée en mouvement si un aimant plus puissant était installé.

JPG - 27.6 ko
JPG - 18.5 ko

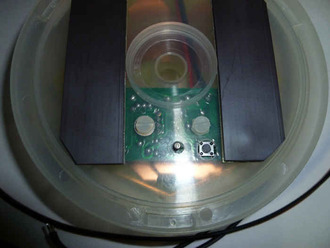

On distingue le bouton poussoir et l’axe de la résistance ajustable permettant le réglage de la cadence des effets lumineux.

JPG - 21.9 ko
JPG - 21.3 ko

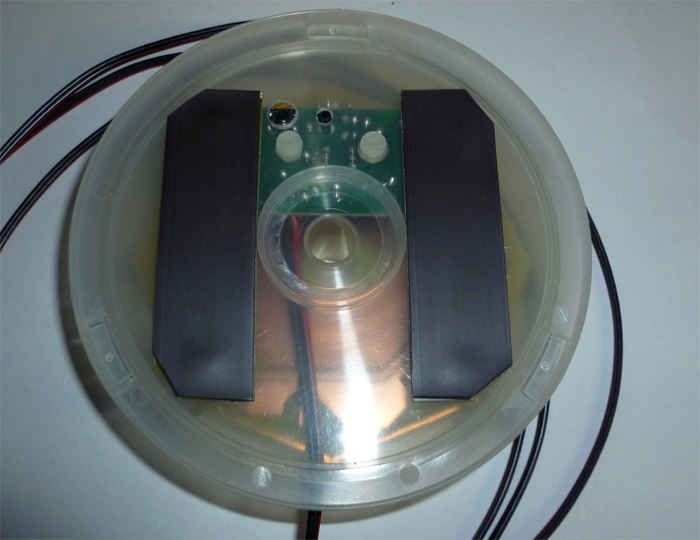

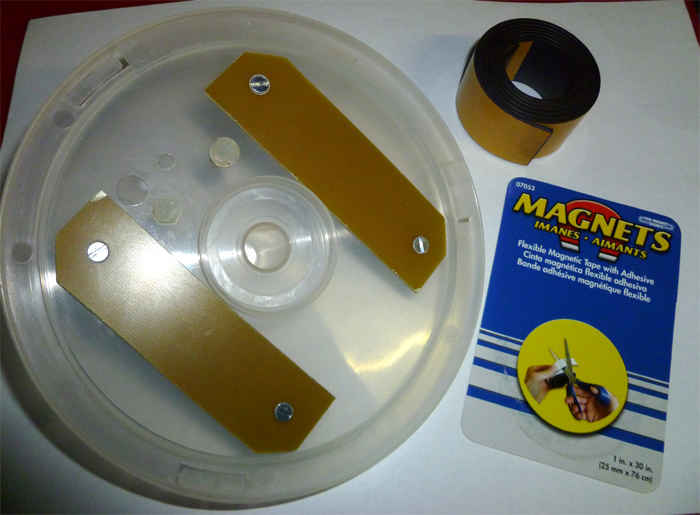

Dans cette réalisation, un simple ruban magnétique adhésif a été posé sur deux bouts d’époxy eu guise de cales d’épaisseur.

http://www.highlight-led.de/hobby_und_werkstatt/werkzeug_und_zubehoer/kleben/magnetischer_klebestreifen_750x25x2mm_i231_1894_0.htm

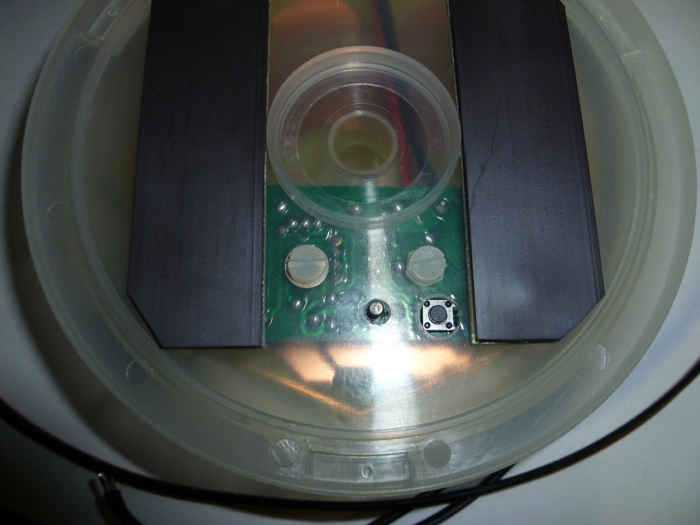

On voit bien le bouton poussoir et l’axe de la résistance ajustable.

Les vis de maintien sont longues ( 30 X 3mm ) pour servir d’appui à la platine supérieure, via des écrous.

Côté circuit du kit, il est préférable de choisir des vis en nylon afin d’éloigner tout risque de court-circuit. Des dimensions identiques sont adéquates. Je n’ai trouvé que des 20 X 4mm, ce qui m’a obligé à aléser les ailettes des transistors. D’autre part il a été impossible de placer les écrous supérieurs à cause de la hauteur du condensateur chimique C2.

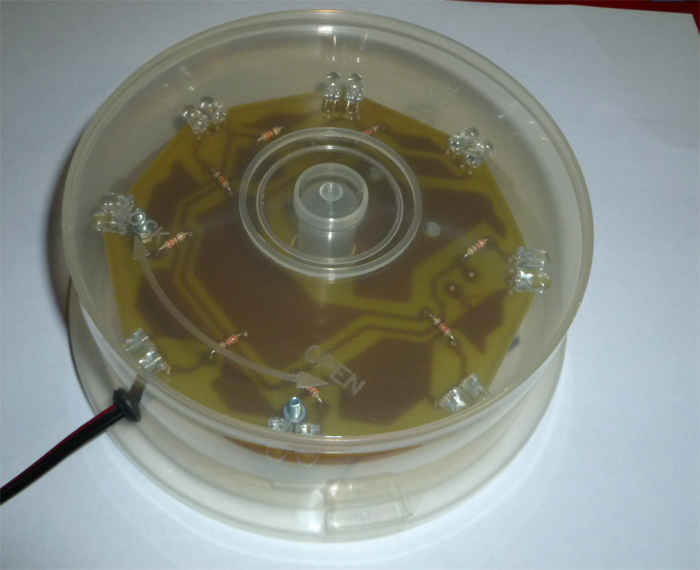

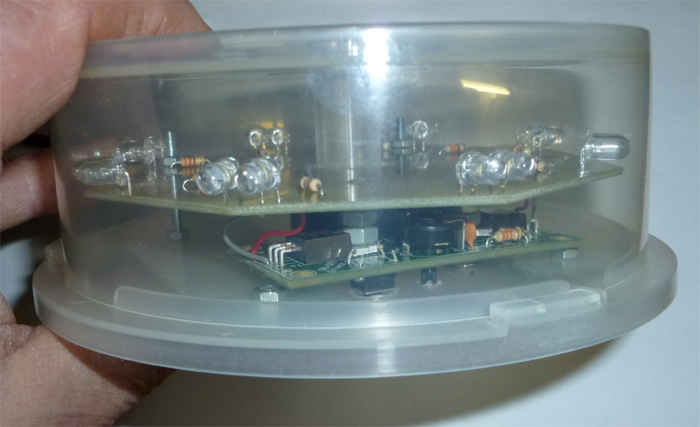

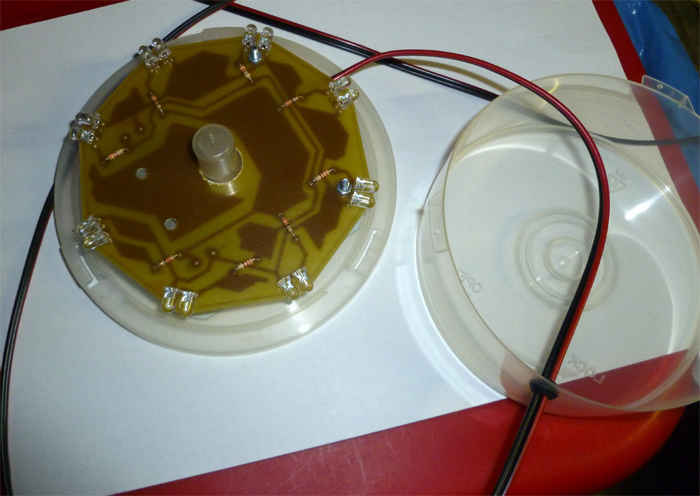

La mise en boîte :

JPG - 26.8 ko
JPG - 20.7 ko
JPG - 18.2 ko

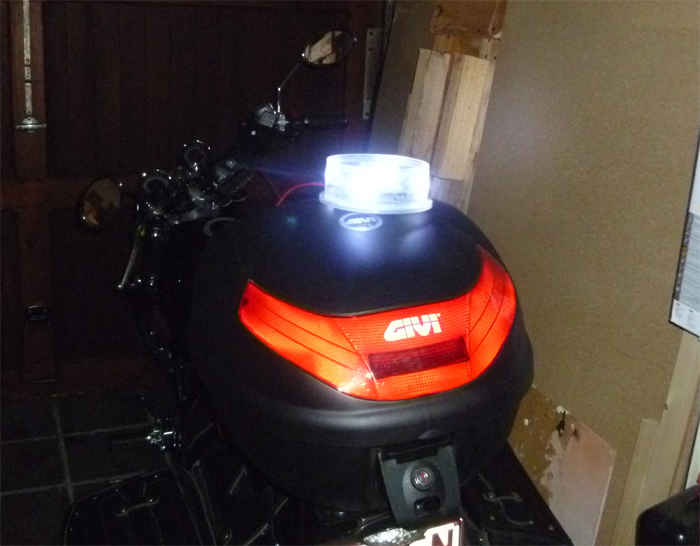

Vous pouvez acheter vos LED ici :

http://www.highlight-led.de/bauelemente/leuchtdioden/led_5mm_wasserklar/20_leds_5mm_wasserklar_weiss_typ_wtn-5-19000pw_i14_90_0.htm

Ces diodes sont classées dans la catégorie "haute luminosité", 20000 mcd.

JPG - 23 ko
