Chauffage original pour tout petit aquarium.

Je voulais installer un tout petit bac planté, mais les accessoires à introduire dans cette mini-cuve me laissaient hésitant, esthétique oblige ! Puis, je me suis souvenu de la manière dont je maintenais jadis la température dans mes cuvettes de produits photographiques. Un petit bidon métallique contenant une ampoule à incandescence.

Pourquoi ne pas appliquer cette méthode à mon aquarium ? Rapidement, élaboration d’un « prototype » que je vais ici vous décrire.

Notez le gros plan sur le potentiomètre de réglage et la diode témoin dissimulés dans le cadre.

Pour habiller l’ensemble, un cadre. Le bois est tout indiqué pour sa manipulation aisée, son faible coût et son bon isolement thermique.

Une petite ampoule est fixée à l’intérieur, en respectant une distance de quelques centimètres du fond de la cuve. On évite ainsi un échauffement local trop important. Sous l’ampoule, un morceau de tôle est conseillé pour empêcher une surchauffe de la table, et pourquoi pas également au dessus, pour les personnes « prudentes ». Le système a été éprouvé quelques heures sans cette protection, puis avec sans différence significative. La masse d’eau absorbe très bien la chaleur et l’uniformise plus ou moins.

Il restait à trouver une solution simple pour réguler cette température. Un kit électronique de la firme Velleman vient à mon secours, simplicité et très belle finition. Il demande une petite alimentation 12 volts en courant continu. Documentation sur le site http://www.velleman-kit.com Référence : mini-kit MK138.

Le seul élément dans l’eau du bac est une minuscule sonde quasi invisible.

Adaptation de ce composant pour séjour en milieu aquatique :

Souder sur celui-ci un fil souple et enrober le tout de colle époxy. Celle à prise rapide se fige en dix minutes environ. Pendant ce temps, manipuler le capteur dans tous les sens pour répartir au mieux la colle. Attendre au moins 24 heures avant de plonger le tout dans le liquide.

La filtration est assurée par un exhausteur enfermé dans une bouteille d’eau en matière plastique qui contient la masse filtrante. Le thermostat est caché dans le socle. L’axe du potentiomètre de réglage et la diode « led » témoin affleurent la face avant par deux petits trous forés dans le bois. Un troisième trou peut y figurer pour contrôler le bon fonctionnement de l’ampoule. Un petit tiroir facilitant le remplacement de celle-ci pourrait compléter le confort, mais ce serait du luxe, considérant le faible poids du petit aquarium à déplacer. Les perfectionnistes peuvent envisager un petit volet d’aération réglable !

Un aspect du capteur, près du tuyau de rejet du filtre et la face avant du socle où l’on distingue le témoin « contact fermé » et l’axe de commande du réglage.

A mon avis, les photographies sont assez « parlantes » pour suppléer éventuellement ma prose. Il reste à planter et voilà, c’est prêt !

Voici les résultats des essais :

Cuve de 30 x 15 x 20 centimètres contenant trois litres d’eau. Température ambiante du local : 15°. Tests pendant une heure.

Avec une ampoule de 25 watts, la température de l’eau passe de 12 à 19 degrés, mais la table chauffe beaucoup. Ajout par la suite de la petite tôle réflecteur inférieure.

Avec une ampoule de 15 watts ( pour four de cuisine, recommandée pour sa robustesse ), la température passe de 19 à 23 degrés. L’élément chauffant se trouve à trois centimètres du fond de la cuve. Ensemble adopté. Il s’agit simplement de maintenir l’eau à bonne température, c’est donc largement suffisant. La mise en eau se fera depuis un bac de plus gros volume avec un peu de sa masse filtrante pour permettre un peuplement immédiat.

Cette réalisation quelque peu « farfelue » fonctionne parfaitement.

Cet article est une variante de l’article ci dessus.

Lors d’une conversation sur un forum, on me demande de concevoir un procédé inspiré du chauffe-eau au gaz. Dans la foulée, voici le fruit d’une insomnie !

Il faut rester dans le domaine du bricolage, à la portée de tous et de tous les budgets.

Voici la liste du matériel à rassembler :

Une boîte de conserve vide ( diamètre 10 cm, hauteur 12 cm ).

Deux passe-câble en matière plastique.

Quelques mètres de tuyau plastique.

Une ampoule à incandescence.

Une douille E14 et son support.

Du câble électrique.

Une fiche.

Quelques planchettes dont voici les dimensions en centimètres :

16 x 16 pour le socle.

13 x 13 pour le couvercle.

13 x 12 - 13 x 12 - 11 x 12 - 9,5 x 12 pour les parois.

Forer deux trous dans la boîte en fonction du diamètre des passe-câble. Attention, cette manipulation peut s’avérer dangereuse, je vous invite à suivre ces conseils : Opérer avec prudence en maintenant fermement la boîte. La tôle est très mince, utiliser successivement des forets de plus en plus gros ( 4 ou 5 ) pour enfin atteindre le diamètre désiré. Enlever les bavures à la lime ronde et insérer les passe-câble.

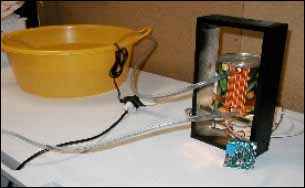

Pour constituer un serpentin à l’intérieur de la boîte, introduire le tuyau par le trou du fond et enrouler des spires jointives. Sortir le tuyau par l’autre trou.

Façonner un petit caisson en bois, avec couvercle amovible. Installer la douille sur la planchette du fond, deux lattes parallèles permettent le passage du fil en dessous. Placer l’ampoule et la coiffer avec la boîte-serpentin. Les tuyaux sortent par la fente prévue. Il n’y a plus qu’à fixer le couvercle à l’aide de deux vis.

L’eau circulant dans le serpentin l’empêche d’amollir, il reste ainsi bien en place. Le diamètre du conduit est proportionnel au débit et à la performance du procédé ( ici 5 millimètres intérieur, c’est un peu faible mais suffisant pour un mini-volume).

Les essais :

  Température ambiante du local : 15°.

  Ampoule de 15 watts.

  8 litres d’eau à 8 degrés dans un bassin non couvert.

  Circulation de l’eau par une petite pompe dans le bassin, chauffage provisoirement assuré par le montage précédent.

En une heure, l’eau est à 12 degrés.

A vous d’adapter à vos besoins (puissance ampoule, dimensions de la boîte, nombre de spires, diamètre du tuyau etc... ). L’utilisation d’une résistance chauffante type fer à souder est également possible.

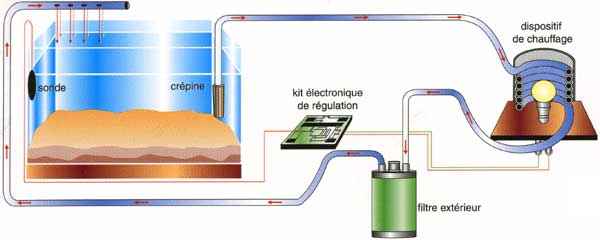

Vous avez compris que ce réchauffeur a sa place dans le circuit d’eau d’un petit filtre externe. L’arrivée d’eau se fera de préférence par le point haut du serpentin. On soulagera ainsi la pompe. Pour la même raison, il sera bon de limiter la longueur du tuyau au strict minimum.

Bon bricolage, vive le système D.
