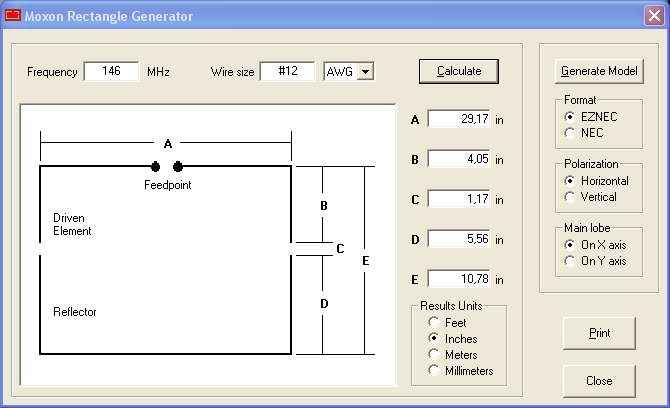

A cet effet, le logiciel MoxGen, de AC6LA, vous permettra de trouver ses cotes avec grande facilité.

Cliquez sur l’image pour le télécharger.

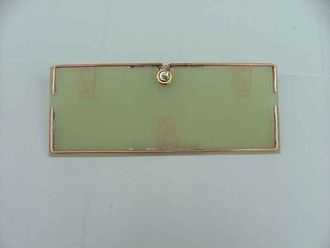

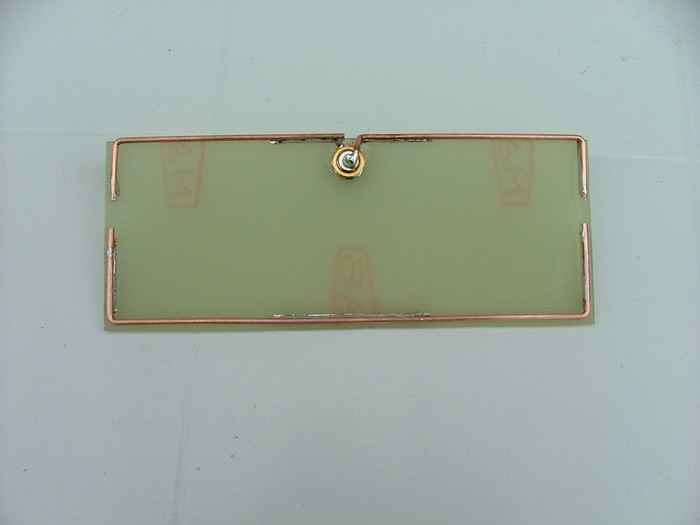

Le support de notre montage est constitué d’un morceau de circuit imprimé en époxy. Attention, pour les fréquences élevées, de l’ordre du GHz, ne pas utiliser n’importe quoi, il faut impérativement un isolant de qualité UHF ou SHF.

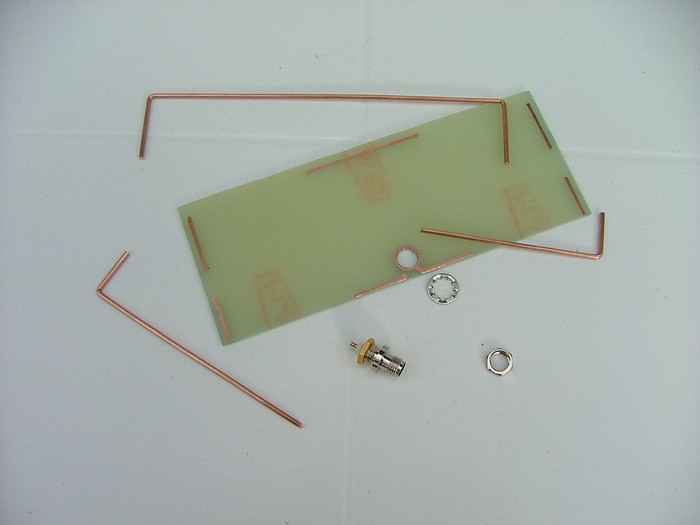

Quelques pistes sont tracées au stylo feutre spécial circuit imprimé, elles serviront à y braser à l’étain les éléments de l’antenne, après passage au bain de perchlorure. On pourrait à la rigueur s’en passer en collant les fils à la colle époxy 2 composants.

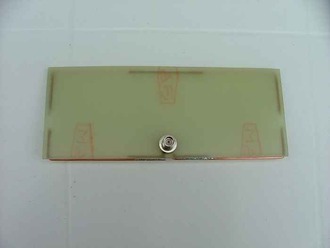

Une prise SMA est posée, l’écrou assure le contact électrique d’un élément, l’autre est brasé sur le plot central de la prise.

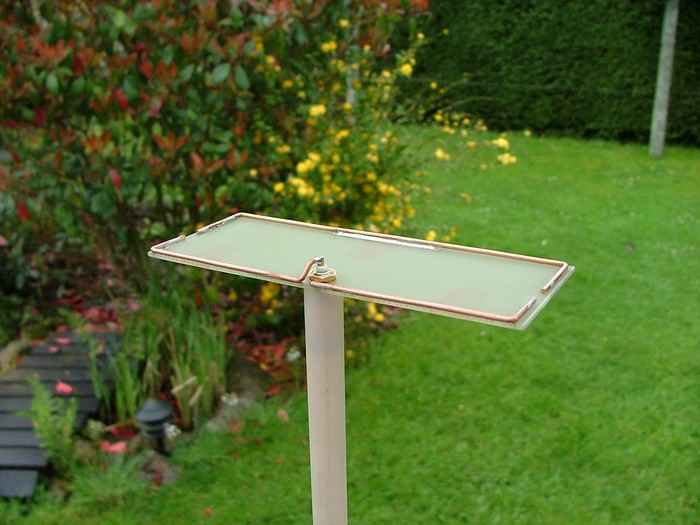

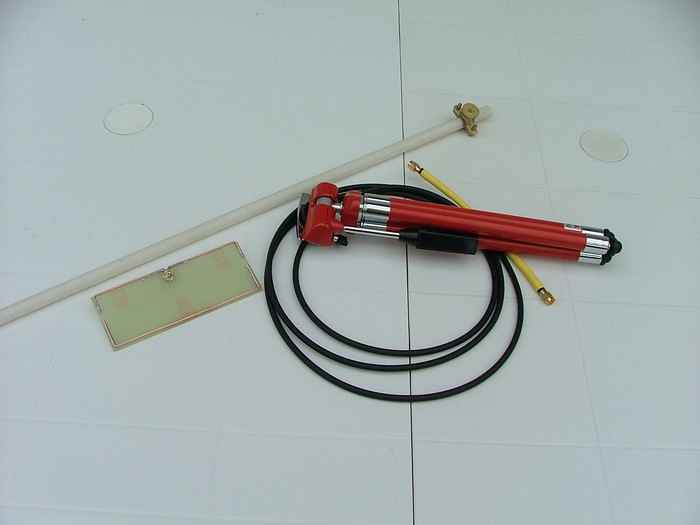

Le câble coaxial, muni de sa fiche, est enfilé dans un tube PVC de 12 mm qui fait office de mini mât.

Il détermine l’avant de l’antenne, qui doit être orienté vers le signal à recevoir.

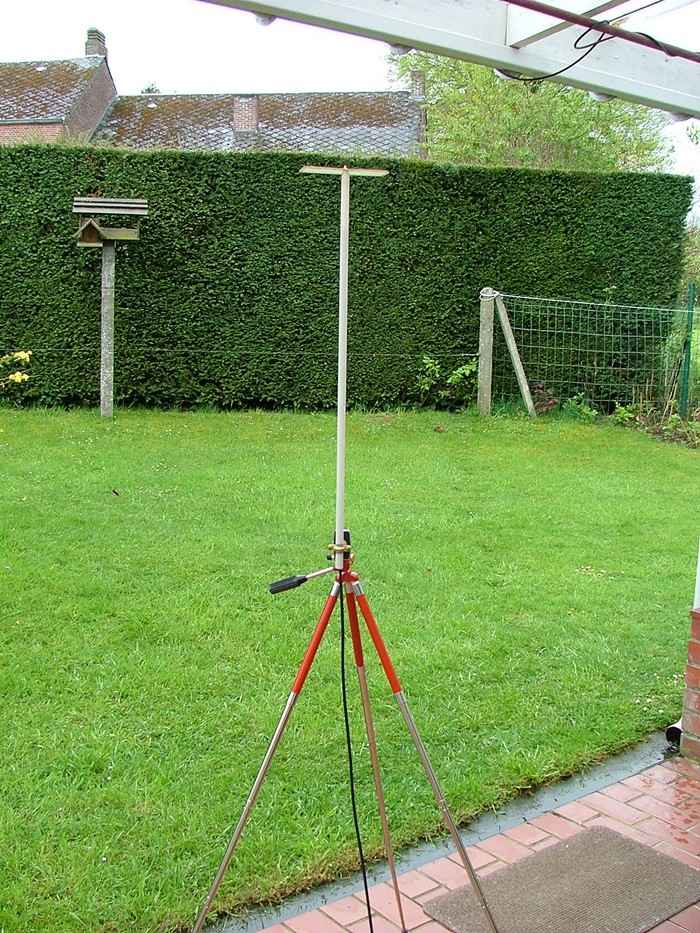

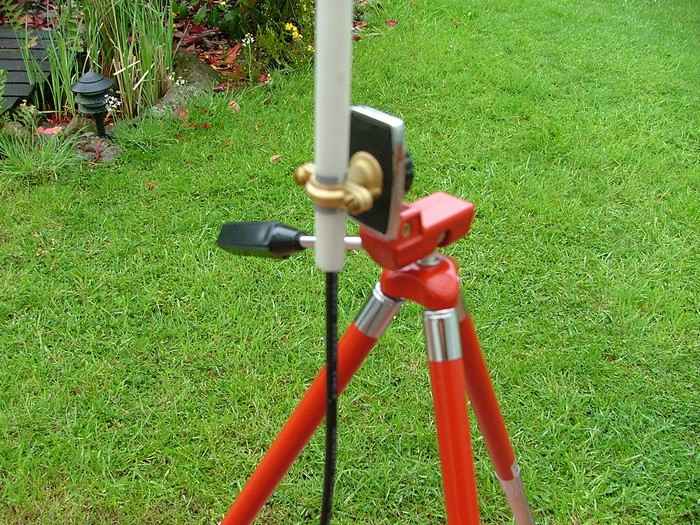

La base du tube est munie d’un collier sanitaire qui le solidarise au trépied photo par son filet de 7 mm.
