La pose d’une caméra de surveillance.

Article publié le jeudi 20 avril 2006.

L’insécurité règne partout. Une courte absence de votre domicile risque de voir vos biens changer de propriétaire.

Les malandrins ont une assurance étonnante, à l’aide d’un téléphone portable ou d’un « walkie-talkie », un congénère peut faire le guet et prévenir son comparse d’un éventuel « danger ».

Les forces de l’ordre ne manifestent pas un enthousiasme délirant pour intervenir promptement, au nom des « droits » de toutes sortes, les voleurs, sitôt appréhendés, sont relâchés dans la nature.

Quelques cas se sont présentés dans mon quartier, j’ai donc décidé de me protéger par l’installation d’alarmes électroniques et la pose d’une caméra de surveillance. Il faut préciser que l’utilisation de cette dernière n’est autorisée que dans la stricte enceinte de sa propriété, savoir vivre oblige.

On trouve des caméras minuscules à des prix abordables. Les logiciels informatiques spécialisés permettent la vision directe, la prise de photos à intervalles réglables ou dès la détection d’un mouvement, et la retransmission des images à distance via Internet et bien sûr leur enregistrement.

Afin de sélectionner avec précision l’endroit à observer, j’ai trouvé judicieux de fixer le boîtier étanche contenant l’élément de prises de vues au mât d’antennes rotatif.

Voici le reportage photo de la mise en œuvre :

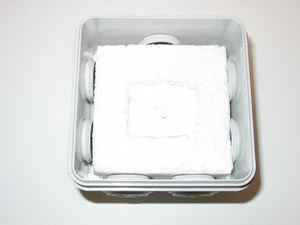

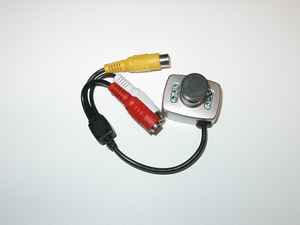

Dimensions caméra : 34 X 40 X 30mm. Un morceau de polystyrène expansé est posé dans le fond d’une boîte de dérivation, un évidemment est pratiqué pour maintenir en place la caméra.

---

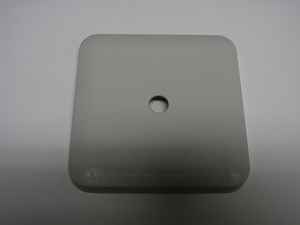

Percer un trou de 10mm au centre du couvercle. A l’intérieur, un morceau de verre est collé au mastic silicone.

---

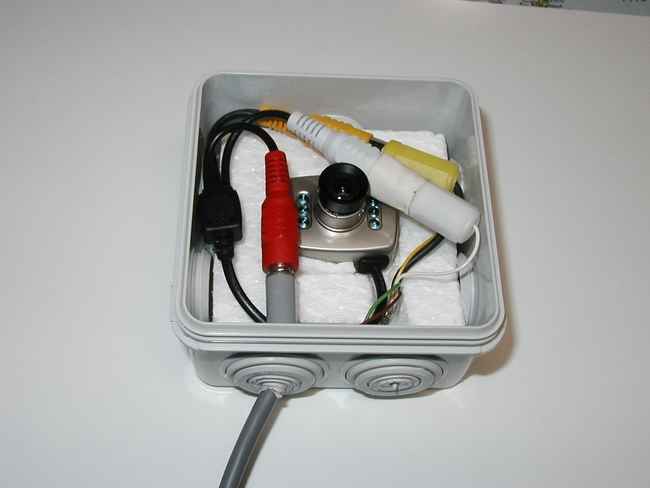

Un câble à 3 conducteurs + tresse de blindage est connecté via les fiches conformes.

---

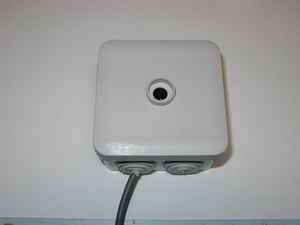

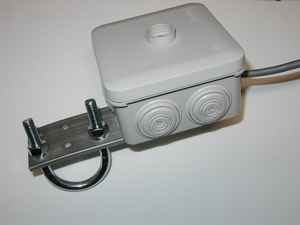

Une rondelle débitée dans un tube PVC d’électricien est collée pour dévier le ruissellement de l’eau de pluie. Une bride est adaptée pour le placement sur la structure d’antennes.

---

---

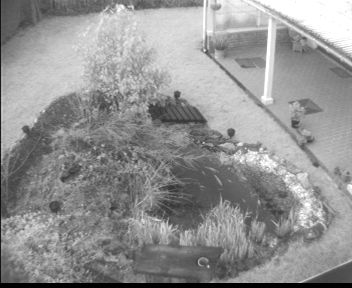

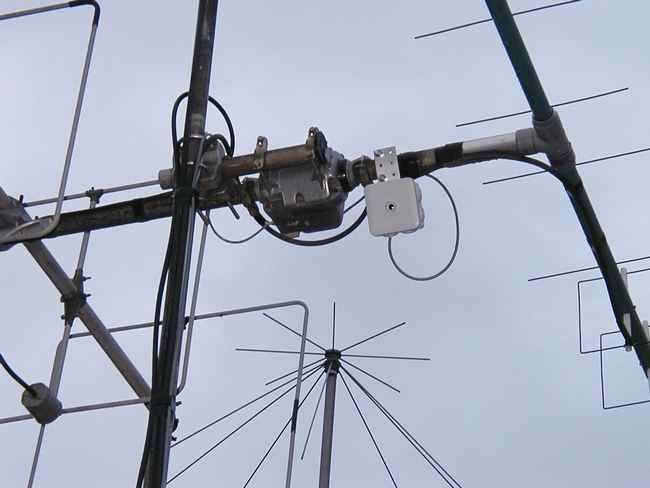

C’est terminé, voici une vue du résultat obtenu.

Forum de l'article

• Hi ! New member here :)

  16 août 2009 , par Mofescogswess

  Hi folks !

  I just want to say hello to you all, and see you in next posts !

  cheers Mofescogswess

• La pose d’une caméra de surveillance.

  4 juillet 2009 , par AMF

  Bonjour, ne connaissant rien a la video, pourriez me dire quelle est le reference la marque de cette camera ainsi que l’angle d’ouverture de son optique ? ? ? . c’est effectivement une tres bonne idée securité ainsi qu’une excellente et tres simple solution pour mes antennes EME. Merci. AMF

  • La pose d’une caméra de surveillance.

    5 juillet 2009 , par Pop

    Bonjour,

    Vous trouverez ses caractéristiques ici :

    http://www.transistek.com/catalogue/surveillance_video/cameras_noir_blanc/camera_miniature_n_b_cmos_avec_6_leds_ir_camzwmblah_7944.php

    Bonne réalisation.

    • La pose d’une caméra de surveillance.

      7 janvier 2010 , par barregas

      bonjour, j’ai la meme mini camera achetée sur Ebay, mais j’aurai aimé connaitre ce qui n’est expliqué en rien, concernant les connexion et comment la brancher sans me retrouver sur satellite hi hi. Meilleurs voeux à tous.
      • La pose d’une caméra de surveillance.

        8 janvier 2010 , par Pop

        Bonjour,

        La fiche jaune pour le signal vidéo, câble 75 ohms, mais un câble blindé ordinaire fait aussi bien l’affaire.

        La fiche blanche pour le signal audio, câble blindé.

        La fiche rouge pour l’alimentation 9 à 12 volts ( pile 9 volts ou alimentation externe, l’une ou l’autre ).

        Capteur noir et blanc ¼’’ CMOS

        Obturateur 1/160 - 1/6000

        Sortie vidéo 1Vpp 75 ohms

        Pixels 352 X 288 PAL - 320 X 240 NTSC

        Rapport S/B : >46dB

        Alimentation 9 - 12Vdc

        Consommation <0,4W

        Bonne année.

        • La pose d’une caméra de surveillance.

          16 février 2010 , par barregas

          Merci pour les renseignements sur le cablage. Meilleures 73 roger
• La pose d’une caméra de surveillance.

  6 août 2008 , par Said CN8LI

  Bonjour Pop Je vous remercie pour cet article que je cherchais depuis longtemps pour mes antennes 2X17elts EME.Plus besoin de sortir pour verifier la position des antennes par rapport a la lune.L’age commence a se faire sentir ici hihi. 73s de CN8LI/Said.

  • La pose d’une caméra de surveillance.

    6 août 2008 , par Pop

    Bonjour Said,

    Le système fonctionne sans défaillir depuis deux années, deux hivers moins rigoureux certes, mais tout de même plus sévères que sous votre latitude.

    Si la technique peut ménager l’OM, pourquoi s’en priver, ici 65 spires au PA.

    Cordiales 73’s de Belgique.

    Pop.
